 Inserito il - 12 gennaio 2006 : 08:31:49
|
Buongiorno,
avete uno schema elettrico o un'idea per accendere le luci a 12 Volt nelle case in modo sequenziale? Accendendo prima un gruppo di case e dopo alcuni istanti un altro.
Forse mi potrà aiutare l'Amministratore e senza utilizzare i microcontrollori! Non tutti i presepisti possono utilizzare un PC!
Grazie per la collaborazione,
Paolo
|
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3534 Messaggi |
Inserito il - 12 gennaio 2006 : 10:11:35
|
Accendere in modo casuale diversi gruppi di case sembra semplice ma non lo è.
Bisogna creare un circuito che generi un numero casuale, un latch e un buffer. Più una parte per verificare se giorno o notte.
Se realizzato con integrati logici penso che non ce la caviamo con meno di una decina di integrati.
Con un micro invece... basta il micro e un buffer per i relè...
Da tempo ho iniziato a lavorare a un circuitino del genere utilizzando un vecchio pic16f84. Ma non ho mai avuto il tempo di terminarlo. Non è complicato ma ci vuole sempre un po di tempo. Spero di potercela fare per questo Natale. Non lo so.
Per i dieci anni di vita del nostro presepio devo terminare il nuovo software che gira sotto windows e il nuovo hardware.
Per cui rilancio l'appello...
CHI HA REALIZZATO QUALCOSA DEL GENERE ?
|
 |
|
|
Nicola
Membro Senior
Prov.: Venezia
255 Messaggi |
Inserito il - 12 gennaio 2006 : 11:58:44
|
| Scusate, se nn ricordo male in commercio si trovano centraline che svolgono questa funzione. In internet, presso qualche magazzino si dovrebbero trovare... |
|
|
|
jacobrs
Membro Master
Regione: Puglia
Prov.: Bari
Città: Trani
1181 Messaggi |
Inserito il - 12 gennaio 2006 : 14:37:27
|
prova a vedere www.frisa.it
Hanno una centralina che permette l'accensione delle case in sequenza
Jacobrs |
|
|
|
Emilio
Membro
Prov.: Udine
Città: Tavagnacco
38 Messaggi |
Inserito il - 16 gennaio 2006 : 20:27:06
|
Io avevo realizzato una cosa molto semplice...
Mi ero basato sull'accensione della lampada dell'alba o del tramonto e creavo la sequenza di accensione delle case sul variare della luminosità che colpiva una fotoresistenza...
Praticamente avevo messo, chiusa in una scatola, la lampadina dell'alba e a fianco del tramonto e assieme la fotoresistenza.
La fotoresistenza la avevo poi collegata attraverso un piccolissimo circuito di appena 2 resistenze, un trimmer e un condensatore a un LM3914 o 15.
Sulle uscite avevo collegato al posto che dei led dei transistor...
Aveva qualche problemino, cioè che l'accensione delle case non era casuale, ma era sempre la stessa, però è molto comodo e io lo utilizzo già dal secondo anno.
Come vedi è uno schema semplice e lo ho fatto io che non sono un ingegnere elettronico, ho appena 16 anni e vado a un liceo...
Forse troverai qualche problemino all'inizio, io non conoscevo quel componente e ci sono stato un mese per capirci qualcosa...
&milio |
|
|
|
brontolo
Membro Attivo
Prov.: Ancona
Città: Ostra
113 Messaggi |
Inserito il - 20 gennaio 2006 : 01:43:46
|
Ciao Paorul,forse ho qualcosina che può fare al caso tuo,nel file allegato in pdf,c è lo schema elettrico e circuito stampato del circuito per accensione e spegnimento di 4 "case" in modo sequenziale
(non casuale) che ho progettato e realizzato.Se hai esigenza di più
4 case lo puoi replicare(X8,X12 ecc.)
Allegato:  sche elettr. ritardo acc case+C.S..pdf
468,18 KB |
|
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3534 Messaggi |
Inserito il - 20 gennaio 2006 : 09:35:27
|
Adesso il link allo schema funge...
Così va bene !
Bravo Brontolo !
Cerchiamo di essere attivi e di contribuire tutti al Forum.
Emilio, se puoi invia anche tu il tuo schema. |
|
|
|
Paorul
Membro
Prov.: Roma
Città: Roma
41 Messaggi |
Inserito il - 24 gennaio 2006 : 12:13:35
|
Grazie Brontolo per lo schema elettrico ed il piano di montaggio. Proverò ha realizzarlo!
Ora aspetto anche lo schema elettrico del circuito che ha progettato Emilio. |
|
|
|
Emilio
Membro
Prov.: Udine
Città: Tavagnacco
38 Messaggi |
Inserito il - 08 febbraio 2006 : 19:32:06
|
Finchè non smonto il presepe purtroppo non potrò inviarti uno schema affidabile (non sono un tecnico quindi lo ho costruito un pò provando e vedendo se funziona, senza progetto, però è affidabile!!) quindi mi sa che ti toccherà attendere quasi un mese ancora!!!
&milio |
|
|
|
jacobrs
Membro Master
Regione: Puglia
Prov.: Bari
Città: Trani
1181 Messaggi |
|
|
gdolphin
Nuovo Arrivato
Prov.: Savona
Città: Varazze
11 Messaggi |
Inserito il - 11 marzo 2010 : 18:17:40
|
Se a qualcuno può ancora servire ho recuperato questo schema in rete per l'accensione casuale delle lampade nelle case.
Saluti a tutti
gdolphin
Immagine:
15,34 KB |
|
|
|
gdolphin
Nuovo Arrivato
Prov.: Savona
Città: Varazze
11 Messaggi |
Inserito il - 11 marzo 2010 : 18:22:17
|
Scusate,
ho dimenticato di chiedere se qualcuno può realizzare lo schema del circuito stampato.
grazie
|
|
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3534 Messaggi |
Inserito il - 11 marzo 2010 : 20:03:44
|
Mi ero scordato di questo post.
Basta costruire il Flicker.
15 gruppi di case ad accensione casuale.
Pochi componenti e funzionamento assicurato.
E oltre che per le case va bene anche per le stelle, la luna, i fuochi.
Il buon Cutex dovrebbe avere anche il circuito stampato.
http://www.presepioelettronico.it/tecniche/flicker/flicker.htm
|
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein
E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio.
Albert Einstein
L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire.
Albert Einstein
|
|
|
|
Preseparo
Membro Senior
Prov.: Chieti
Città: Chieti
188 Messaggi |
Inserito il - 12 marzo 2010 : 11:53:34
|
Citazione:
Messaggio inserito da gdolphin
Se a qualcuno può ancora servire ho recuperato questo schema in rete per l'accensione casuale delle lampade nelle case.
Saluti a tutti
gdolphin
Immagine:
15,34 KB
Ho fatto questo circuito, piu di una volta, ho controllato e ricontrollato tutto ma non funziona correttamente, quindi sconsiglio di realizzarlo |
Marco
...è la passione che ti porta a migliorare...
http://www.youtube.com/watch?v=pioMrknLC5I |
|
|
|
babol
Membro Senior
Prov.: Palermo
Città: sicilia
169 Messaggi |
Inserito il - 12 marzo 2010 : 14:53:00
|
ma perche vi complicate la vita in questo modooooooooo!!!
io senza affnnarmi con circuiti stampati , per far
cio uso semplicemente dei temporizzatori
collegati ciascuno ad una casa,quando il forum mi
consentira di mettere le foto vi faro vedere
la centralina |
buon natale e buon 2011 da Babol |
|
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3534 Messaggi |
Inserito il - 13 marzo 2010 : 11:27:57
|
Le foto le puoi inserire.
Dimensione massima 640x480 pixel.
Però in quel caso non hai la casualità e i tempi sono sempre gli stessi. |
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein
E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio.
Albert Einstein
L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire.
Albert Einstein
|
|
|
|
carlo1986
Membro Master
Prov.: Mantova
Città: Casalromano
499 Messaggi |
Inserito il - 13 marzo 2010 : 12:01:04
|
quoto babol...anche io uso lo stesso sistema...semplice, veloce e funzionale!!
Citazione:
Messaggio inserito da babol
ma perche vi complicate la vita in questo modooooooooo!!!
io senza affnnarmi con circuiti stampati , per far
cio uso semplicemente dei temporizzatori
collegati ciascuno ad una casa,quando il forum mi
consentira di mettere le foto vi faro vedere
la centralina
|
Carlo
https://www.facebook.com/pages/Alley/106768782723294#!/presepiocasalromano |
|
|
|
style983
Nuovo Arrivato
3 Messaggi |
Inserito il - 28 luglio 2012 : 09:05:27
|
ma su questo schema i diodi led dove vanno messi?
Citazione:
Messaggio inserito da brontolo
Ciao Paorul,forse ho qualcosina che può fare al caso tuo,nel file allegato in pdf,c è lo schema elettrico e circuito stampato del circuito per accensione e spegnimento di 4 "case" in modo sequenziale
(non casuale) che ho progettato e realizzato.Se hai esigenza di più
4 case lo puoi replicare(X8,X12 ecc.)
Allegato: sche elettr. ritardo acc case+C.S..pdf
468,18 KB
|
|
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3534 Messaggi |
Inserito il - 28 luglio 2012 : 11:42:09
|
Per Style983:
Discussione vecchia e circuiti obsoleti.
Vedi questa pagina:
http://www.presepioelettronico.it/tecniche/flicker/flicker.htm
|
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein
E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio.
Albert Einstein
L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire.
Albert Einstein
|
|
|
|
style983
Nuovo Arrivato
3 Messaggi |
Inserito il - 29 luglio 2012 : 09:27:10
|
Questo sarebbe perfetto, ma a quanto ho capito bisogna programmarlo. se così non fosse lo faccio subito, in caso che bisogna programmarlo come faccio non avendo il il cavetto per programmarlo e il programmatore?
Citazione:
Messaggio inserito da Amministratore
Per Style983:
Discussione vecchia e circuiti obsoleti.
Vedi questa pagina:
http://www.presepioelettronico.it/tecniche/flicker/flicker.htm
|
|
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3534 Messaggi |
Inserito il - 29 luglio 2012 : 10:10:12
|
Purtroppo devi farti aiutare da qualcuno che sia attrezzato...
|
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein
E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio.
Albert Einstein
L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire.
Albert Einstein
|
|
|
|
style983
Nuovo Arrivato
3 Messaggi |
Inserito il - 29 luglio 2012 : 13:35:00
|
ok, ti ringrazio, se puoi aiutami lo stesso...io dovrei far accendere casualmente dei led con un effetto "scintillio", nella foto allegata le 8 uscite funzionano in maniera sequenziale ma se io le metto in maniera casuale si accendono in maniera casuale. le 3 resistenze variabili servono per variare la velocità della sequenza, del tempo di lampeggio e una terza cosa che non mi ricordo, secondo te può andare?
Citazione:
Messaggio inserito da Amministratore
Purtroppo devi farti aiutare da qualcuno che sia attrezzato...

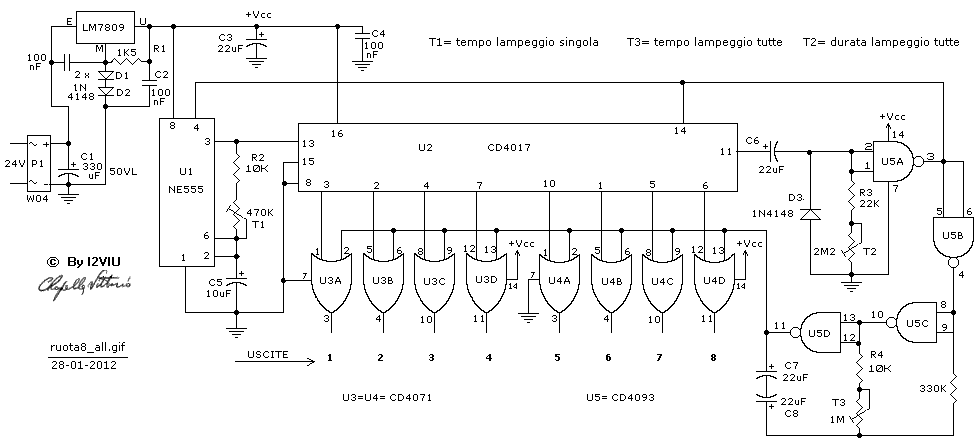

Immagine:
15,31 KB
|
|
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3534 Messaggi |
Inserito il - 30 luglio 2012 : 08:23:40
|
Se leggi in alto a destra trovi la descrizione delle funzioni svolte dai tre trimmer:
T1: Tempo lampeggio singola
T2: Tempo lampeggio tutte
T3: Durata lampeggio tutte
|
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein
E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio.
Albert Einstein
L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire.
Albert Einstein
|
|
|
|
Vatta Riccardo
Membro Master
Prov.: Latina
Città: Aprilia
796 Messaggi |
Inserito il - 30 luglio 2012 : 20:09:19
|
Prova ad andare a Vecchi Messaggi Vendo - Acquisto - Realizzo - Regalo ... e Cerco
Effetti luminosi Vatta Riccardo.
Esite la ciabatta che controlla 4 uscite acceso spento .
L'intermittenza è molto veloce ma si può anche rallentare a richiesta.
Dimmi se ti può interessare ed eventualmente la potenza da controllare in quanto quella è prevista per minilucciole.
Ciao Riccardo |
