 fabbro da 10 cm
 Nuova Discussione  Rispondi
 Versione Stampabile Bookmark this Topic Aggiungi Segnalibro
I seguenti utenti stanno leggendo questo Forum Qui c'è:
Autore Discussione Precedente Discussione Discussione Successiva

giovane
Membro Senior


Prov.: Palermo
Città: prizzi


207 Messaggi

Inserito il - 18 febbraio 2009 : 18:14:11  Mostra Profilo Invia a giovane un Messaggio Privato  Rispondi Quotando
aquisto fabbro da 10 cm con mazza(martello grande con manico lungo)...

saluti da giovane...

passero
Membro Master



Regione: Puglia
Prov.: Bari
Città: bari


551 Messaggi

Inserito il - 18 febbraio 2009 : 18:22:20  Mostra Profilo Invia a passero un Messaggio Privato  Rispondi Quotando
ciao giovane
perchè non l'ho fai tu ?

passero

La mente è come un paracadute. Funziona solo se si apre.
Albert Einstein
Torna all'inizio della Pagina

giovane
Membro Senior


Prov.: Palermo
Città: prizzi


207 Messaggi

Inserito il - 18 febbraio 2009 : 18:26:21  Mostra Profilo Invia a giovane un Messaggio Privato  Rispondi Quotando
come?
mi serve per tagliarlo e fare un movimento cioè 2... inizia tutto l'anno scorso al presepe vivente... io facevo il ragazzino del fabbro e ho imparato la cosiddetta "appiddata" cioè due fabbri: 1 martello e 1 mazza ke battono sul ferro... adesso vorrei crearlo

saluti da giovane...
Torna all'inizio della Pagina

giovane
Membro Senior


Prov.: Palermo
Città: prizzi


207 Messaggi

Inserito il - 18 febbraio 2009 : 18:42:51  Mostra Profilo Invia a giovane un Messaggio Privato  Rispondi Quotando
oppure come costruirlo?

saluti da giovane...
Torna all'inizio della Pagina

passero
Membro Master



Regione: Puglia
Prov.: Bari
Città: bari


551 Messaggi

Inserito il - 18 febbraio 2009 : 18:46:59  Mostra Profilo Invia a passero un Messaggio Privato  Rispondi Quotando
ciao giovane
appunto se l'ho fai tu, l' ho fai nella posizione che vuoi tu.
ti sei fatto una foto?
adesso riproduci la tua stessa immagine.
ok?

passero

La mente è come un paracadute. Funziona solo se si apre.
Albert Einstein
Torna all'inizio della Pagina

giovane
Membro Senior


Prov.: Palermo
Città: prizzi


207 Messaggi

Inserito il - 18 febbraio 2009 : 18:47:53  Mostra Profilo Invia a giovane un Messaggio Privato  Rispondi Quotando
anche i video
se volete li posto

saluti da giovane...
Torna all'inizio della Pagina

giovane
Membro Senior


Prov.: Palermo
Città: prizzi


207 Messaggi

Inserito il - 18 febbraio 2009 : 18:53:50  Mostra Profilo Invia a giovane un Messaggio Privato  Rispondi Quotando
ma ke materiale usare? e come modellare?

saluti da giovane...
Torna all'inizio della Pagina

giovane
Membro Senior


Prov.: Palermo
Città: prizzi


207 Messaggi

Inserito il - 18 febbraio 2009 : 19:14:43  Mostra Profilo Invia a giovane un Messaggio Privato  Rispondi Quotando

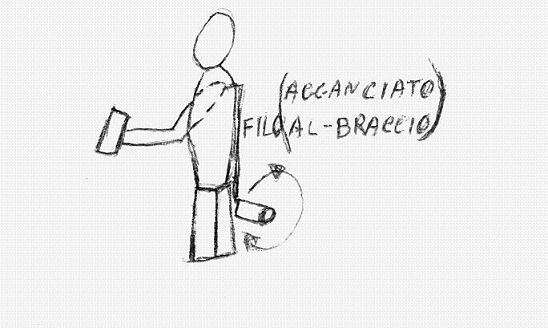

Immagine:

69,25 KB
realizzerei anke questa!la mola... secondo me è più antica di quella degli amici spagnoli

saluti da giovane...
Torna all'inizio della Pagina

mecc74
Membro Master


Prov.: Ferrara
Città: Bondeno


3766 Messaggi

Inserito il - 18 febbraio 2009 : 19:28:23  Mostra Profilo Invia a mecc74 un Messaggio Privato  Rispondi Quotando
Fisso o meccanizzato? mi è sfuggito

Mecc74

Torna all'inizio della Pagina

giovane
Membro Senior


Prov.: Palermo
Città: prizzi


207 Messaggi

Inserito il - 18 febbraio 2009 : 19:45:15  Mostra Profilo Invia a giovane un Messaggio Privato  Rispondi Quotando
cosa mecc?

saluti da giovane...
Torna all'inizio della Pagina

mecc74
Membro Master


Prov.: Ferrara
Città: Bondeno


3766 Messaggi

Inserito il - 18 febbraio 2009 : 21:47:53  Mostra Profilo Invia a mecc74 un Messaggio Privato  Rispondi Quotando
Forse ho capito male, ti serve una/due statuina/e per fare il fabbro e il servente entrambe meccanizzate?

Mecc74

Torna all'inizio della Pagina

giovane
Membro Senior


Prov.: Palermo
Città: prizzi


207 Messaggi

Inserito il - 19 febbraio 2009 : 14:39:30  Mostra Profilo Invia a giovane un Messaggio Privato  Rispondi Quotando
si
già un fabbro c'e l'ho
adesso ne cerco 1 con la mazza e 1 ke posso adattare per la mola

saluti da giovane...
Torna all'inizio della Pagina

giovane
Membro Senior


Prov.: Palermo
Città: prizzi


207 Messaggi

Inserito il - 19 febbraio 2009 : 17:04:57  Mostra Profilo Invia a giovane un Messaggio Privato  Rispondi Quotando
http://www.youtube.com/watch?v=mUx1E4HmFWE

saluti da giovane...
Torna all'inizio della Pagina

mecc74
Membro Master


Prov.: Ferrara
Città: Bondeno


3766 Messaggi

Inserito il - 19 febbraio 2009 : 21:11:14  Mostra Profilo Invia a mecc74 un Messaggio Privato  Rispondi Quotando
Per la mazza mi sa che facciamo prima ad autocostruircela mentre per il meccanismo viste le dimensioni delle statue la cosa si fa dura.......
Appena ho un po' di tempo provo a schizzare in skecthup un meccanismo che mi è venuto in mente sperando che si possa applicare alle statue.

Esperienze in fai da te come stiamo?

Mecc74


Modificato da - mecc74 in data 19 febbraio 2009 21:29:07
Torna all'inizio della Pagina

giovane
Membro Senior


Prov.: Palermo
Città: prizzi


207 Messaggi

Inserito il - 19 febbraio 2009 : 23:23:21  Mostra Profilo Invia a giovane un Messaggio Privato  Rispondi Quotando
diciamo così così

saluti da giovane...
Torna all'inizio della Pagina

mecc74
Membro Master


Prov.: Ferrara
Città: Bondeno


3766 Messaggi

Inserito il - 20 febbraio 2009 : 11:27:44  Mostra Profilo Invia a mecc74 un Messaggio Privato  Rispondi Quotando

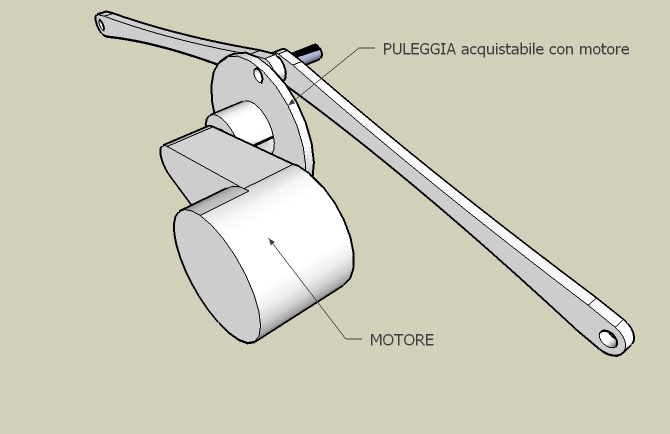

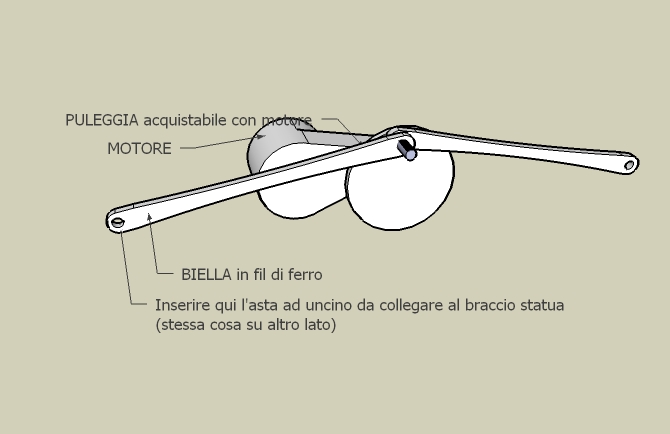

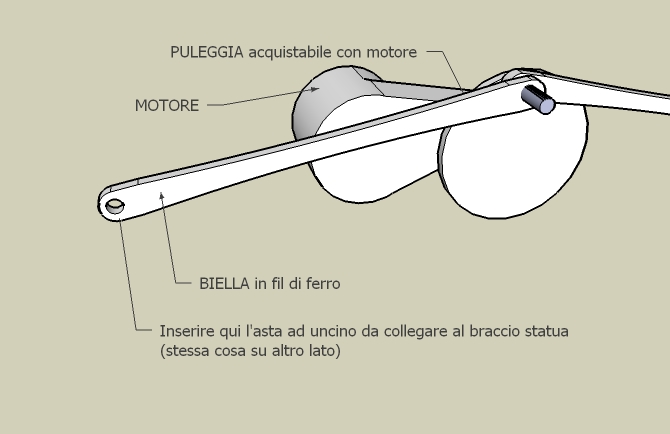

Allora di semplice mi è venuto in mente questo...
le bielle le ho fatte così solo perchè si vedano...
poi vedremo come fissare il motore....
hai un minitrapano a mano da modellismo??? NON elettrico, azionamento proprio a mano?

Immagine:

70,09 KB

Immagine:

71,77 KB

Immagine:

62,5 KB

Così com è non posso darti la caduta per gravità dei martelli....spero che qualche altro meccanizzatore possa venire in nostro aiuto

Mecc74

Torna all'inizio della Pagina

giovane
Membro Senior


Prov.: Palermo
Città: prizzi


207 Messaggi

Inserito il - 20 febbraio 2009 : 13:49:03  Mostra Profilo Invia a giovane un Messaggio Privato  Rispondi Quotando
si

saluti da giovane...
Torna all'inizio della Pagina

SNK
Membro Master


Prov.: Forlì-Cesena
Città: Forlì


419 Messaggi

Inserito il - 20 febbraio 2009 : 18:38:49  Mostra Profilo Invia a SNK un Messaggio Privato  Rispondi Quotando
unsando il metodo con albero a camme, bilanciando dovutamente le leve si ottiene l'effetto caduta e si possono movimentare più statue con lo stesso motore però ci vuole un minimo di praticità

esempi:

http://www.presepioelettronico.it/forum/topic.asp?TOPIC_ID=730&SearchTerms=,nativit%E0,in,movimento

http://www.presepioelettronico.it/forum/topic.asp?TOPIC_ID=1190&SearchTerms=,katriele93


Immagine:

17,22 KB
Torna all'inizio della Pagina

mecc74
Membro Master


Prov.: Ferrara
Città: Bondeno


3766 Messaggi

Inserito il - 20 febbraio 2009 : 18:45:45  Mostra Profilo Invia a mecc74 un Messaggio Privato  Rispondi Quotando
SNK è vero quello che dici ma per i neofiti, per i molto giovani, i poco pratici e chi ha poca attrezzatura dovermmo trovare soluzioni semplici che diano risultati così si affezioneranno all'arte.....a complicarsi la vita ci penseranno in futuro loro stessi

Mecc74

Torna all'inizio della Pagina

magicopresepe
Membro Master


Prov.: Padova
Città: piacenza d'adige


448 Messaggi

Inserito il - 21 febbraio 2009 : 11:46:57  Mostra Profilo  Visita l'Homepage di magicopresepe Invia a magicopresepe un Messaggio Privato  Rispondi Quotando

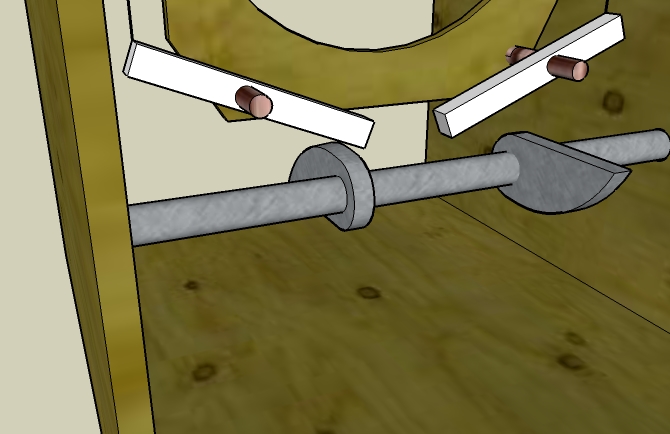

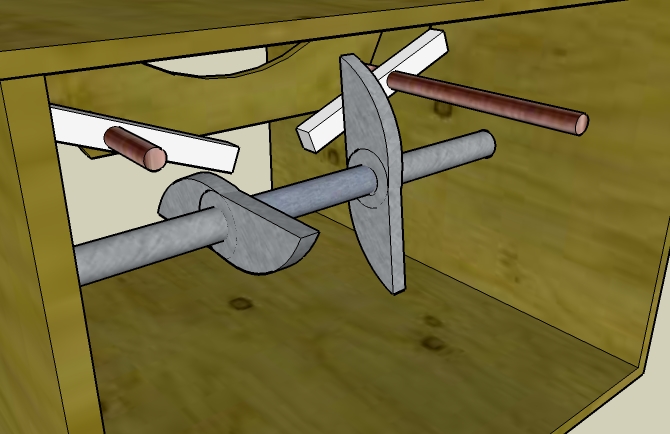

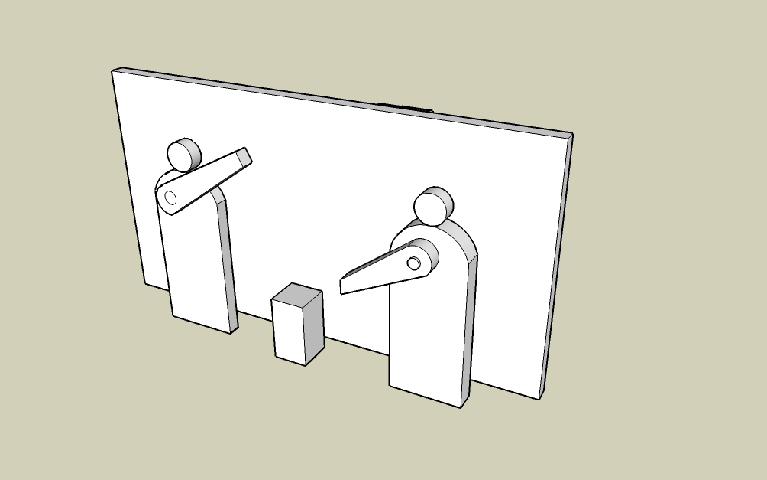

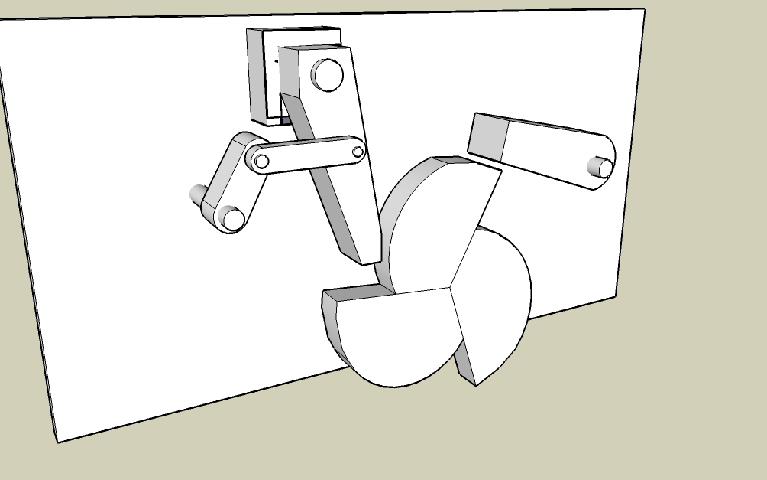

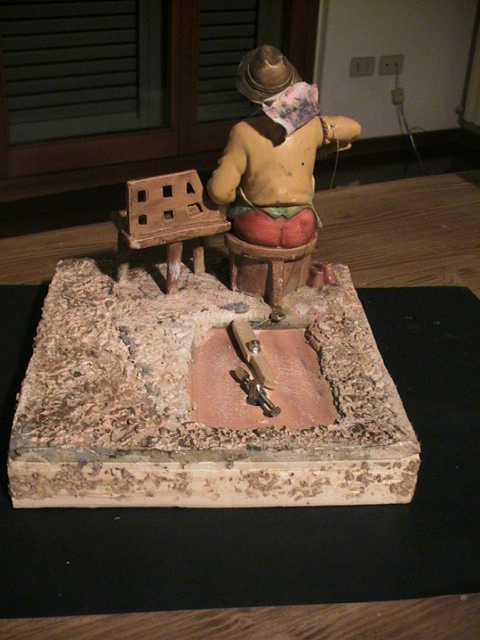

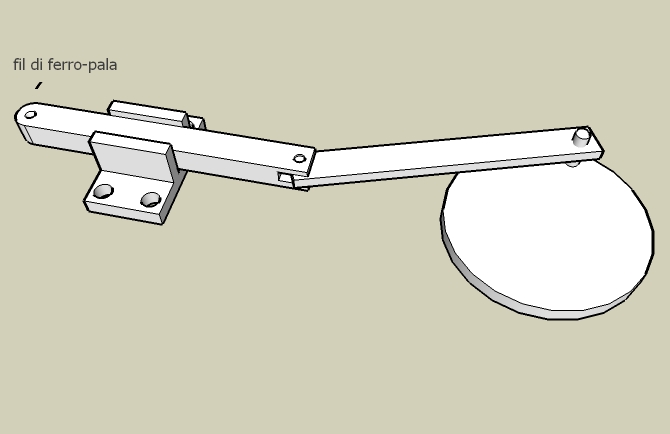

ciao giovane ti posto un progettino su come puoi fare per ottrnere il movimento alternato con la battuta .Ho cercato di trovare la suluzione più semplice visto che non sei praticissimo.x semplificare ti conviene usare il sistema con parete come ho spiegato la scorsa settimana sul forum " EFFETTI SPECIALI"nella discussione personaggi in movimento.
ti consiglio di andartelo a leggere cosi avrai un quadro più completo del tutto e potrai capire meglio il disegno che ti mando

Immagine:

19,83 KB

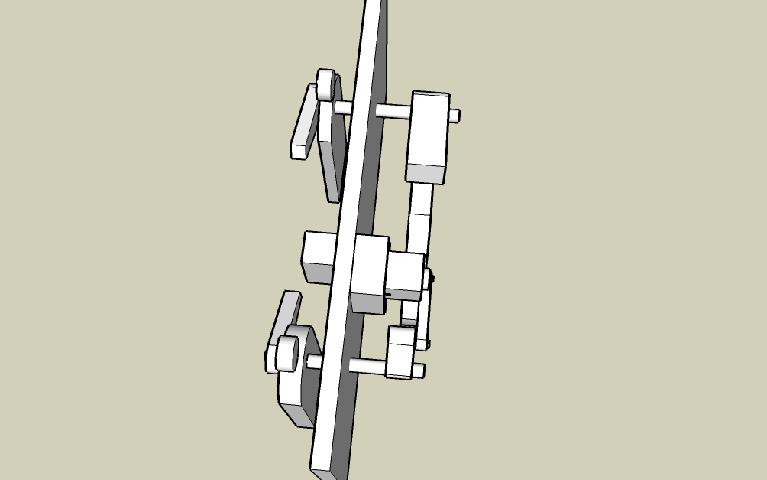

altra visuale dello stesso


Immagine:

18,12 KB

come vedi i perni con le leve sono direttamente collegati alle braccia
quì io ho disegnato le parti del meccanismo molto massicce per poterle identificare meglio ,naturalmente nella realtà tutto diventa più snello



Immagine:

26,12 KB

ciao e buon divertimento

Modificato da - magicopresepe in data 21 febbraio 2009 12:36:36
Torna all'inizio della Pagina

mecc74
Membro Master


Prov.: Ferrara
Città: Bondeno


3766 Messaggi

Inserito il - 21 febbraio 2009 : 22:48:49  Mostra Profilo Invia a mecc74 un Messaggio Privato  Rispondi Quotando

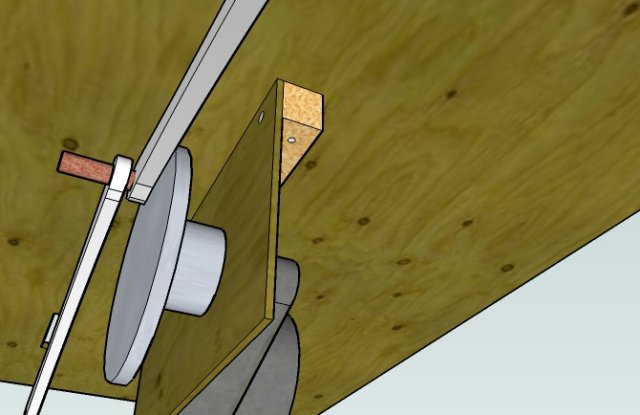

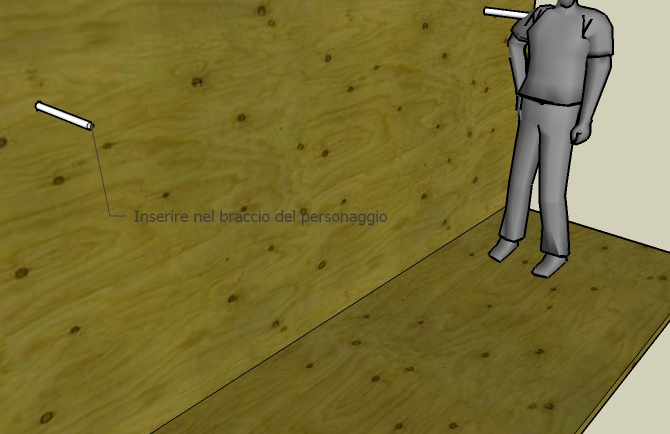

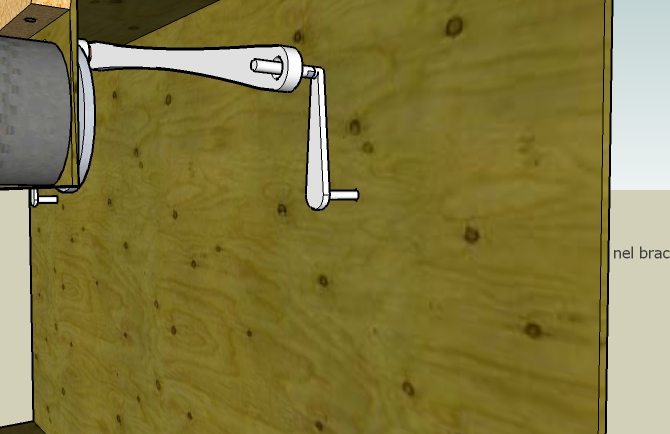

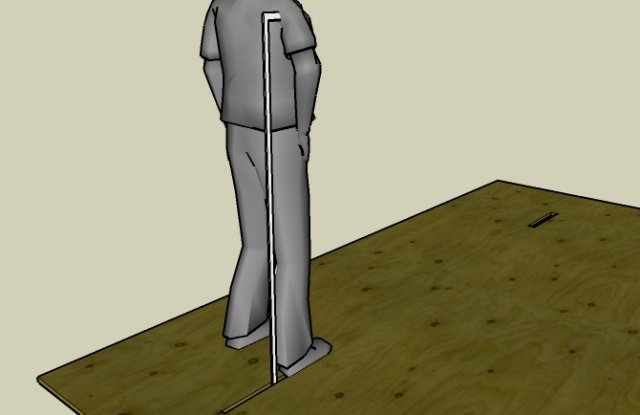

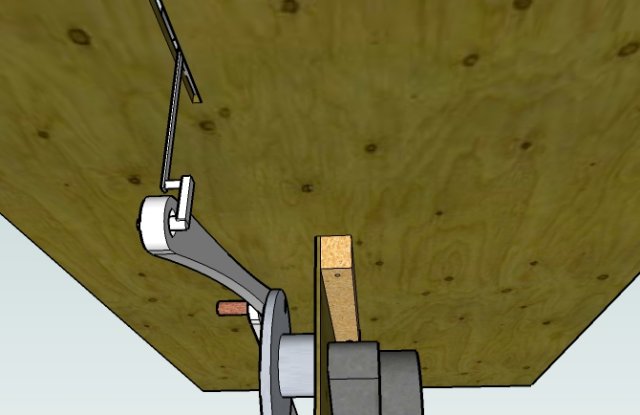

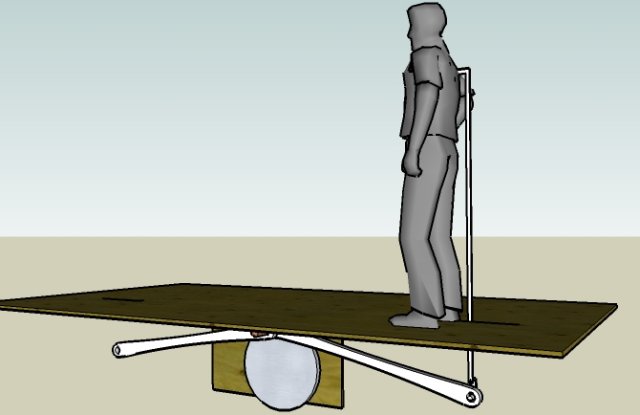

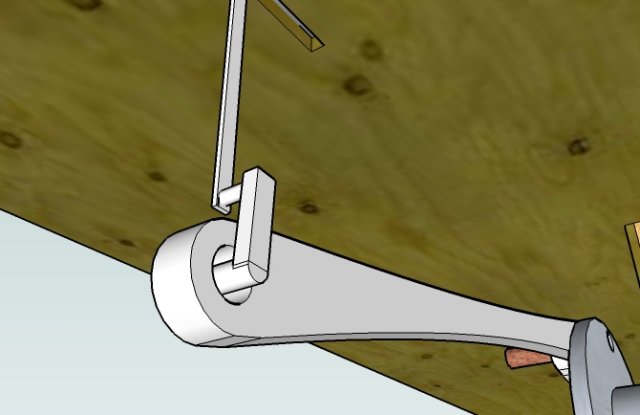

continuo i lavori particolari del fissaggio del motore e cinematismi

Immagine:

22,93 KB

Immagine:

28,86 KB

Immagine:

37,47 KB

Immagine:

25,42 KB

Immagine:

31,81 KB

buon divertimento

Mecc74

Torna all'inizio della Pagina

mecc74
Membro Master


Prov.: Ferrara
Città: Bondeno


3766 Messaggi

Inserito il - 22 febbraio 2009 : 11:31:40  Mostra Profilo Invia a mecc74 un Messaggio Privato  Rispondi Quotando

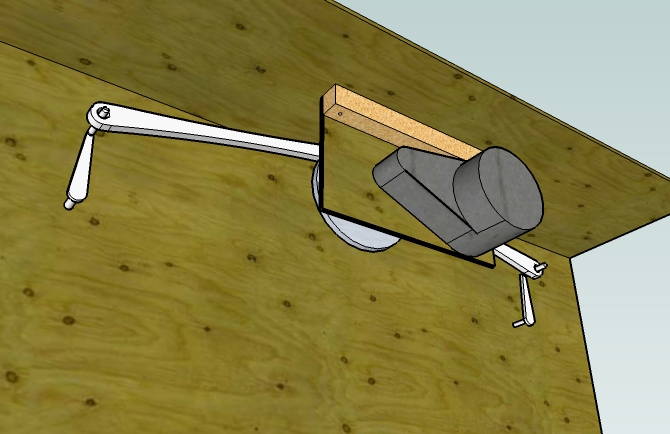

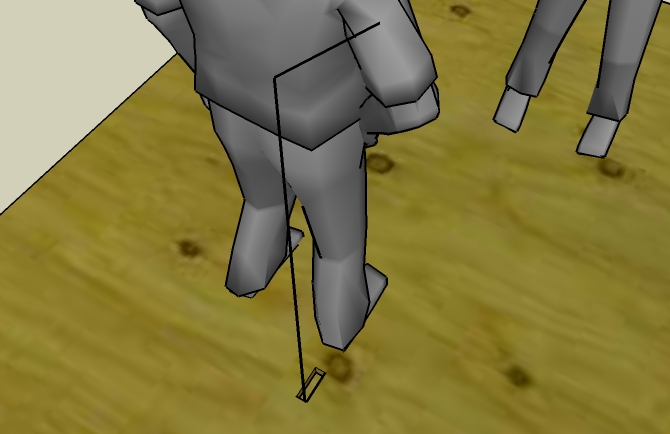

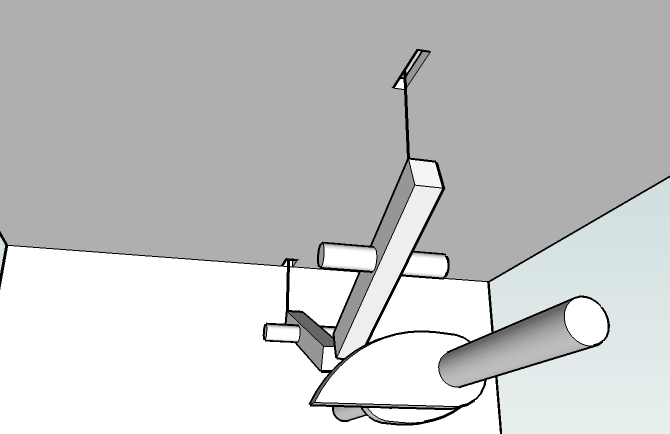

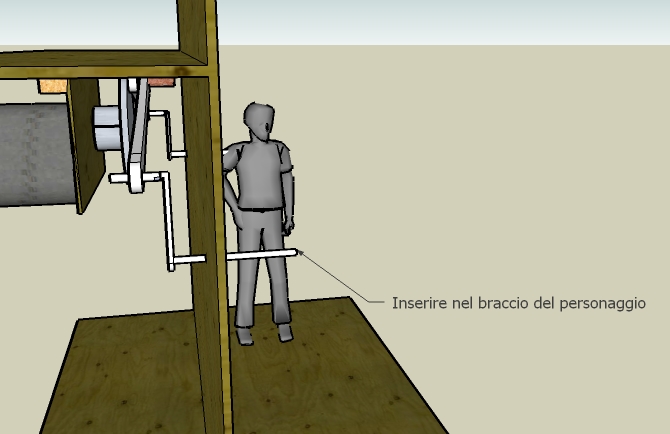

rivediamo il concetto di Magicopresepe applicato al mio meccanismo, come si vede NON C'E' UN SOLO MODO DI OTTENERE MOVIMENTI

Immagine:

149,85 KB

Immagine:

127,56 KB

Immagine:

98,88 KB

Immagine:

163,74 KB

Mecc74

Torna all'inizio della Pagina

SNK
Membro Master


Prov.: Forlì-Cesena
Città: Forlì


419 Messaggi

Inserito il - 22 febbraio 2009 : 15:56:29  Mostra Profilo Invia a SNK un Messaggio Privato  Rispondi Quotando
scusa una cosa mecc...ma nella 4° foto del tuo primo metodo non ci dovrebbe essere un perno a metà dell'asta? perchè così com'è probabilmente si muovono le bacchette ma non hanno la forza di tirare il braccio (forse mi sbaglio perchè la meccanica non è la mia specialita)

Immagine:

17,22 KB
Torna all'inizio della Pagina

mecc74
Membro Master


Prov.: Ferrara
Città: Bondeno


3766 Messaggi

Inserito il - 22 febbraio 2009 : 18:39:47  Mostra Profilo Invia a mecc74 un Messaggio Privato  Rispondi Quotando
Citazione:
Messaggio inserito da SNK

scusa una cosa mecc...ma nella 4° foto del tuo primo metodo non ci dovrebbe essere un perno a metà dell'asta? perchè così com'è probabilmente si muovono le bacchette ma non hanno la forza di tirare il braccio (forse mi sbaglio perchè la meccanica non è la mia specialita)



In sketchUp devo sintetizzare le forme come posso.....cmq se ho capito tu dici una cosa del genere?

Immagine:

51,63 KB

Se è così in questo modo trasferisci il moto circolare della puleggia in rettilineo alternato, ma essendo il braccio da muovere infulcrato nella spalla,l'asta di comando che scende sotto il pavimento percorre un settore di cerchio e nei punti morti, il perno che collega l'asta di comando del braccio e il pezzo, (che per capirci, va solo avanti ed indietro con traiettoria rettilinea),non ha la stessa quota, dal pavimento, che ha nel punto medio del percorso.Con un disegno facevo prima
Per la forza non ci sono problemi trasferisci tutta quella che ti da il motore in ogni caso.

Mecc74

Torna all'inizio della Pagina

giovane
Membro Senior


Prov.: Palermo
Città: prizzi


207 Messaggi

Inserito il - 23 febbraio 2009 : 13:05:59  Mostra Profilo Invia a giovane un Messaggio Privato  Rispondi Quotando

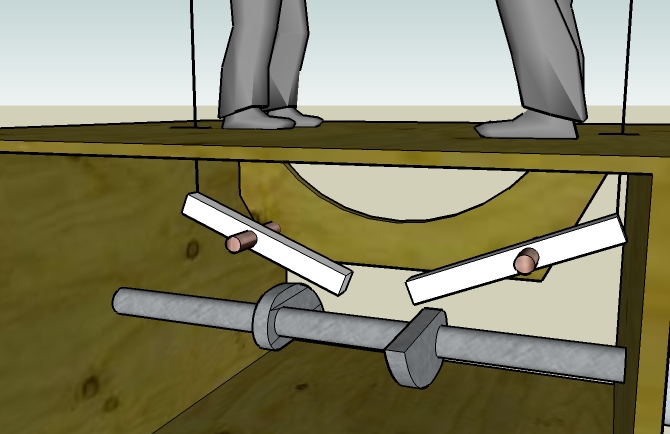

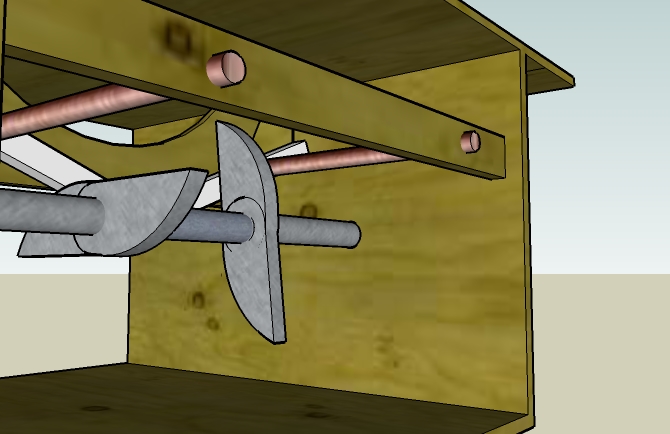

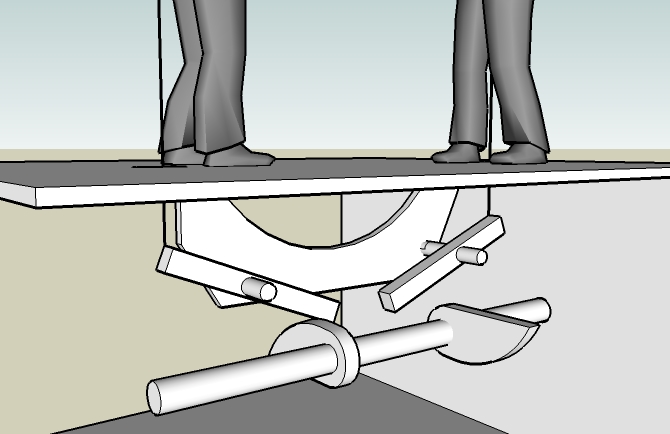

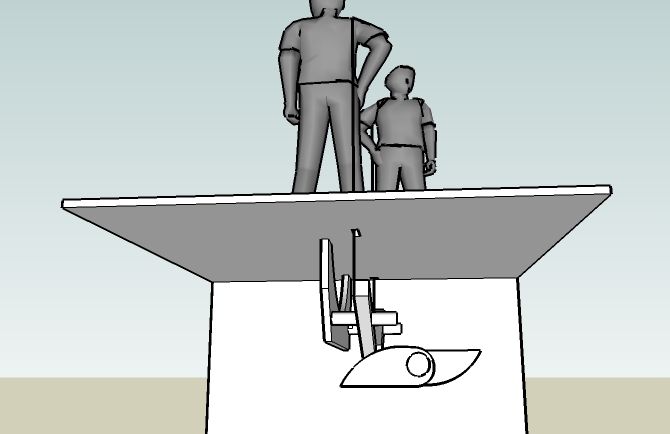

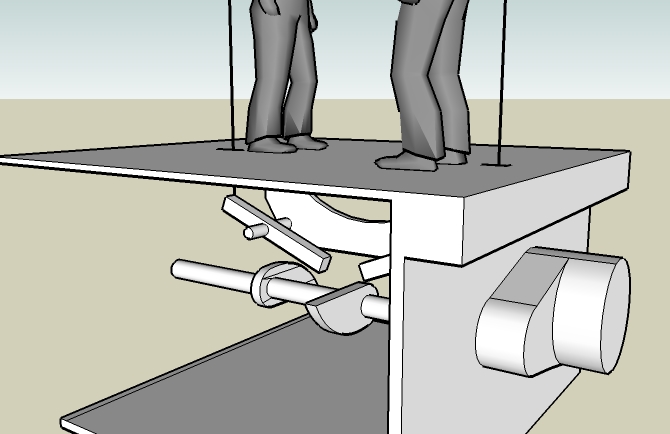

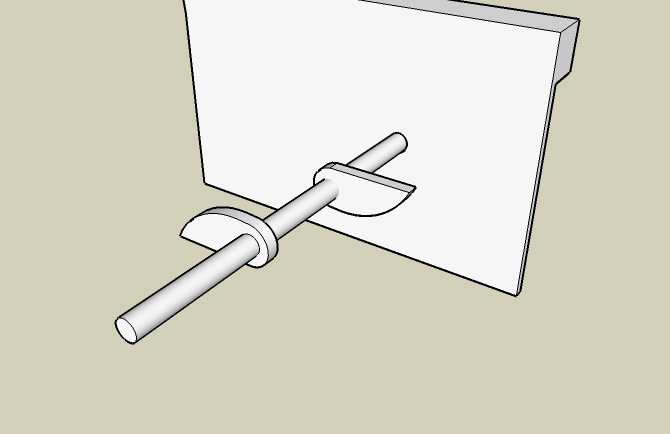

ma un movimento con motore a camme nn sarebbe più facile da fare?

saluti da giovane...
Torna all'inizio della Pagina

SNK
Membro Master


Prov.: Forlì-Cesena
Città: Forlì


419 Messaggi

Inserito il - 23 febbraio 2009 : 14:25:58  Mostra Profilo Invia a SNK un Messaggio Privato  Rispondi Quotando
Citazione:
Messaggio inserito da giovane

ma un movimento con motore a camme nn sarebbe più facile da fare?



secondo me è meno macchinoso e più versatile, anche perchè le statue qualsiasi mezzo usi per farle muovere le devi comunque tagliare e snodare, oppure anche crearle da zero (troppo difficile per me)
i metodi sopracitati sono validi ma richiedono più minuterie e tempo per la realizzazione...
anche se in effetti la cosa varia da movimento a movimento l'abero a camme è più utile se la statua deve fare parecchi movimenti differenti assieme, mentre per il fabbro o il falegname (o comunque statue che fanno un solo movimento ripetitivo) conviene usare i metodi sopracitati ( a meno che non si voglia movimentare una sfilza di personaggi tutti insieme con un solo motore)


Immagine:

17,22 KB
Torna all'inizio della Pagina

mecc74
Membro Master


Prov.: Ferrara
Città: Bondeno


3766 Messaggi

Inserito il - 23 febbraio 2009 : 19:23:48  Mostra Profilo Invia a mecc74 un Messaggio Privato  Rispondi Quotando
Citazione:
Messaggio inserito da giovane

ma un movimento con motore a camme nn sarebbe più facile da fare?



Vedi cosa fa per te in base anche alla tua attrezzatura, qui ti abbiamo dato qualche suggerimento.....tieni presente che le aste (bielle nel disegno) le poi fare con semplice fil di ferro piegato, stessa cosa vale per i componenti a L che trasmettono il movimento alle braccia dei personaggi (mio esempio n°2, quello che aggiorna il mio meccanismo a quello di Magicopresepe, per intenderci)
Qui ho cercato di inserire un sistema che si possa realizzare con poca attrezzatura e il più economico possibile.

Mecc74


Modificato da - mecc74 in data 23 febbraio 2009 19:34:16
Torna all'inizio della Pagina

giovane
Membro Senior


Prov.: Palermo
Città: prizzi


207 Messaggi

Inserito il - 23 febbraio 2009 : 20:04:12  Mostra Profilo Invia a giovane un Messaggio Privato  Rispondi Quotando
raga mi serve sempre la statua....

saluti da giovane...
Torna all'inizio della Pagina

SNK
Membro Master


Prov.: Forlì-Cesena
Città: Forlì


419 Messaggi

Inserito il - 23 febbraio 2009 : 23:07:50  Mostra Profilo Invia a SNK un Messaggio Privato  Rispondi Quotando
Citazione:
Messaggio inserito da giovane

raga mi serve sempre la statua....




le statue le compri un po' dovunque magari ti conviene prenderle un po' più grandi che da 10cm perchè sennò impazzisci parecchio per tagliarla..

ti basta scegliere delle sattue che abbiano le braccia in posizione staccata dal corpo così le puoi tagliare il martello te lo fai tu così come la mazza

Immagine:

17,22 KB
Torna all'inizio della Pagina

brontolo
Membro Attivo

Prov.: Ancona
Città: Ostra


113 Messaggi

Inserito il - 24 febbraio 2009 : 00:45:05  Mostra Profilo Invia a brontolo un Messaggio Privato  Rispondi Quotando
Prova a guardare quìhttp://www.presepioelettronico.it/forum/topic.asp?TOPIC_ID=738
Torna all'inizio della Pagina

mecc74
Membro Master


Prov.: Ferrara
Città: Bondeno


3766 Messaggi

Inserito il - 24 febbraio 2009 : 17:48:50  Mostra Profilo Invia a mecc74 un Messaggio Privato  Rispondi Quotando
Citazione:
Messaggio inserito da giovane

raga mi serve sempre la statua....




Si lo sappiamo, ma per questo non possiamo farci molto

Mecc74

Torna all'inizio della Pagina

calatino
Membro Master

Prov.: Catania
Città: caltagirone


651 Messaggi

Inserito il - 28 febbraio 2009 : 22:51:30  Mostra Profilo Invia a calatino un Messaggio Privato  Rispondi Quotando
i miei complimenti mecc74 e magicopresepe, disegni davvero chiari e sembrerebbe pure relativamente semplici da realizzare,giovane, a questo punto trovare il personaggio è la cosa minima, in quanto la cosa più difficile è quella del movimento e mi sembra che più chiaro di così non si può.

SALUTI DA CALATINO
http://it.youtube.com/watch?v=oh-pwrSjRV0
Torna all'inizio della Pagina

giovane
Membro Senior


Prov.: Palermo
Città: prizzi


207 Messaggi

Inserito il - 01 marzo 2009 : 10:57:33  Mostra Profilo Invia a giovane un Messaggio Privato  Rispondi Quotando


Immagine:

163,74 KB
[/quote]
scusa mecc ma con questo movimento il braccio non fa un giro circolare e quindi si snoda fino a dietro?

saluti da giovane...
Torna all'inizio della Pagina

hadamo
Membro Master


Prov.: Bari


865 Messaggi

Inserito il - 01 marzo 2009 : 11:02:06  Mostra Profilo Invia a hadamo un Messaggio Privato  Rispondi Quotando
Ragà......sono meravigliato e felice delle vostre competenze meccaniche,complimenti davvero

L'omo è omo e..addà ommà
Torna all'inizio della Pagina

mecc74
Membro Master


Prov.: Ferrara
Città: Bondeno


3766 Messaggi

Inserito il - 01 marzo 2009 : 11:17:10  Mostra Profilo Invia a mecc74 un Messaggio Privato  Rispondi Quotando
Citazione:
Messaggio inserito da giovane



Immagine:

163,74 KB


scusa mecc ma con questo movimento il braccio non fa un giro circolare e quindi si snoda fino a dietro?
[/quote]

Scusa giovane non mi è troppo chiaro cosa vuoi sapere.....con questo sistema il braccio non fa un giro a 360° ma ne farà solo.....60°-70°....bisognerà trovare la giusta lunghezza delle bielle per ottenere il risultato voluto......cmq siamo qua.

Mecc74

Torna all'inizio della Pagina

giovane
Membro Senior


Prov.: Palermo
Città: prizzi


207 Messaggi

Inserito il - 01 marzo 2009 : 11:19:02  Mostra Profilo Invia a giovane un Messaggio Privato  Rispondi Quotando
sennò se mi aiutate a trovare la statua proverò e riproverò
forse sceglierò il motore a camme

saluti da giovane...
Torna all'inizio della Pagina

mecc74
Membro Master


Prov.: Ferrara
Città: Bondeno


3766 Messaggi

Inserito il - 01 marzo 2009 : 11:58:15  Mostra Profilo Invia a mecc74 un Messaggio Privato  Rispondi Quotando
Forse sarà difficoltoso calettare l'albero al motore....ma nulla è impossibile.
mi è venuta un'idea mi metto in sketch up e ti dico.

Mecc74


Modificato da - mecc74 in data 01 marzo 2009 11:59:09
Torna all'inizio della Pagina

passero
Membro Master



Regione: Puglia
Prov.: Bari
Città: bari


551 Messaggi

Inserito il - 01 marzo 2009 : 12:49:49  Mostra Profilo Invia a passero un Messaggio Privato  Rispondi Quotando
ciao ragazzi
il movimento rotatorio potrebbe risolversi in questo modo
io col disegno non sono tanto bravo però l'idea la posso dare


Immagine:

28,96 KB

non so se è utile il mio suggerimento
salutoni dal

passero

La mente è come un paracadute. Funziona solo se si apre.
Albert Einstein
Torna all'inizio della Pagina

mecc74
Membro Master


Prov.: Ferrara
Città: Bondeno


3766 Messaggi

Inserito il - 01 marzo 2009 : 14:11:55  Mostra Profilo Invia a mecc74 un Messaggio Privato  Rispondi Quotando
Tutto è utile passero

Mecc74

Torna all'inizio della Pagina

mecc74
Membro Master


Prov.: Ferrara
Città: Bondeno


3766 Messaggi

Inserito il - 01 marzo 2009 : 14:15:13  Mostra Profilo Invia a mecc74 un Messaggio Privato  Rispondi Quotando
Ecco un sistema a cammes che mi è venuto in mente.

Immagine:

41,57 KB

Immagine:

47,82 KB

Immagine:

70,02 KB

Immagine:

94,98 KB

Immagine:

96,32 KB

Immagine:

139,75 KB

Immagine:

105,7 KB

Immagine:

130,42 KB

Naturalmente manca un supporto, altrimenti non si sarebbe visto nulla
Il principio di funzionamento è questo le cammes possono essere aumentate.

Immagine:

151,15 KB



Immagine:

132,93 KB

Mecc74


Modificato da - mecc74 in data 01 marzo 2009 15:23:07
Torna all'inizio della Pagina

passero
Membro Master



Regione: Puglia
Prov.: Bari
Città: bari


551 Messaggi

Inserito il - 01 marzo 2009 : 16:30:53  Mostra Profilo Invia a passero un Messaggio Privato  Rispondi Quotando
ciao mecc74
io con voi sto migliorando molto,per il movimento io avevo sole le basi progettati solo col mio ragionamento,
ma voi mi state aprendo dei modi nuovi per me sul movimento
cio che mi manca che sto a zero è i funzionamenti elettrici come relè ecc
io nel mio piccolo avevo risposto con cio che potevo dare
grazie per il vosto impegno verso chi vi chede consiglio

saluti dal

passero

La mente è come un paracadute. Funziona solo se si apre.
Albert Einstein
Torna all'inizio della Pagina

brontolo
Membro Attivo

Prov.: Ancona
Città: Ostra


113 Messaggi

Inserito il - 02 marzo 2009 : 21:25:05  Mostra Profilo Invia a brontolo un Messaggio Privato  Rispondi Quotando

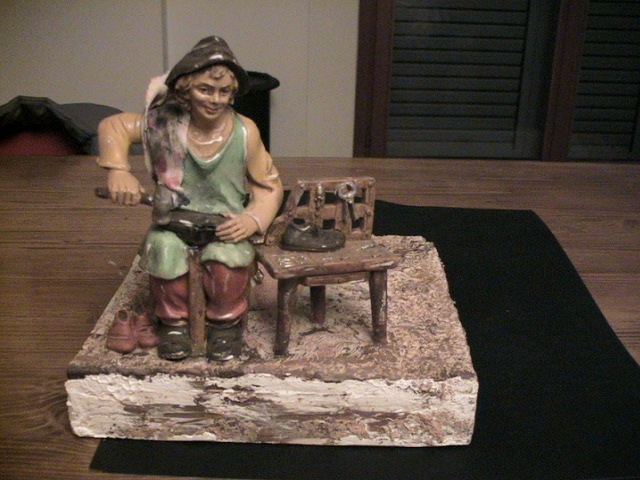

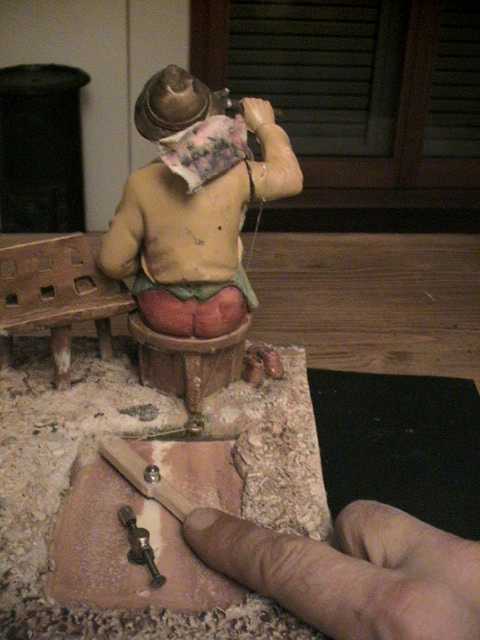

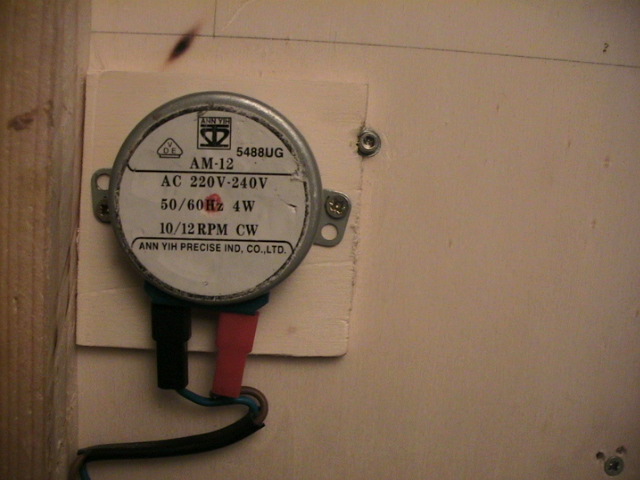

Ecco come ho realizzato il movimento del calzolaio,partendo da una statuina statica a cui ho tagliato un braccio,lo stesso principio è valido anche per il fabbro ,ecc,ecc

Immagine:

127,26 KB

Immagine:

83,84 KB

Immagine:

28,14 KB

Immagine:

25,3 KB

Modificato da - brontolo in data 02 marzo 2009 21:28:44
Torna all'inizio della Pagina

mecc74
Membro Master


Prov.: Ferrara
Città: Bondeno


3766 Messaggi

Inserito il - 02 marzo 2009 : 22:03:15  Mostra Profilo Invia a mecc74 un Messaggio Privato  Rispondi Quotando
Ottimo brontolo.

Mecc74

Torna all'inizio della Pagina
  Discussione Precedente Discussione Discussione Successiva
 Nuova Discussione  Rispondi
 Versione Stampabile Bookmark this Topic Aggiungi Segnalibro
Vai a:

Chiudi Finestra (termina)
