 Inserito il - 18 dicembre 2013 : 13:41:50
|
Ciao a tutti
Se vi interessa posso illustrarvi la mia ruota per un mini mulino (statico) che sto costruendo.

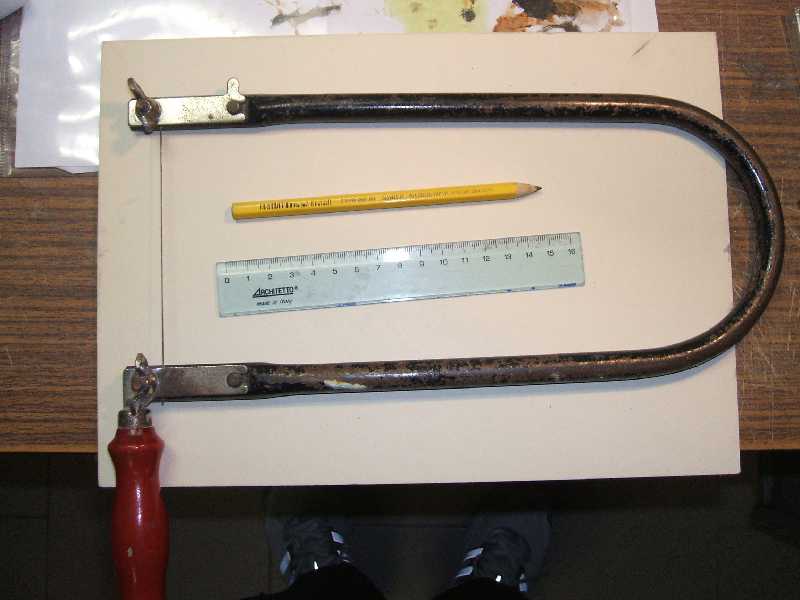

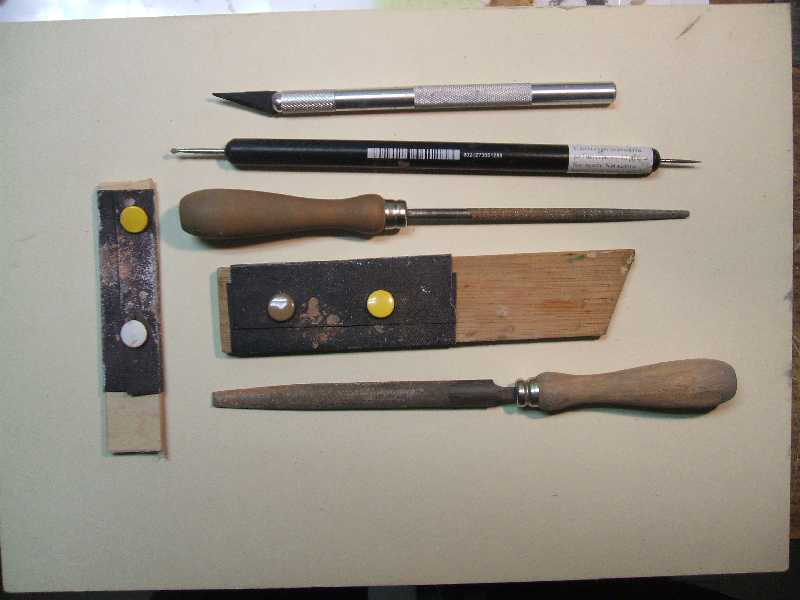

Per questo lavoro occorrono i seguenti attrezzi.
Immagine:
27,27 KB
Immagine:
32,26 KB
I materiali utilizzati saranno mostrati nelle foto successive.

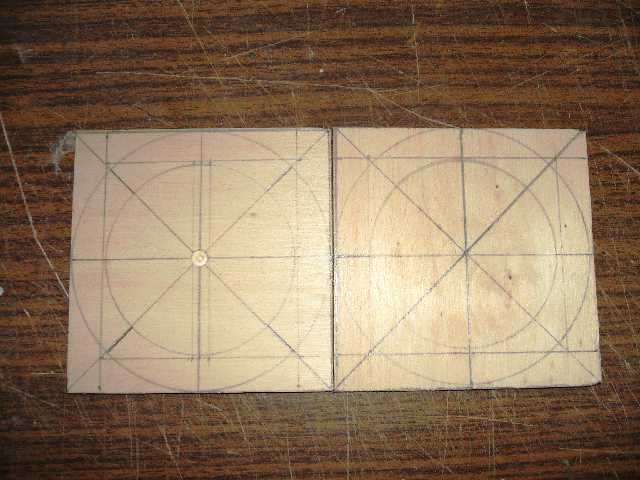

1 - Su un foglio di compensato spessore 4mm,disegnare due ruote con un compasso (dimenticavo questo attrezzo).
Diametro della circonferenza esterna: 80mm, di quella interna: 70mm
Immagine:
34,48 KB

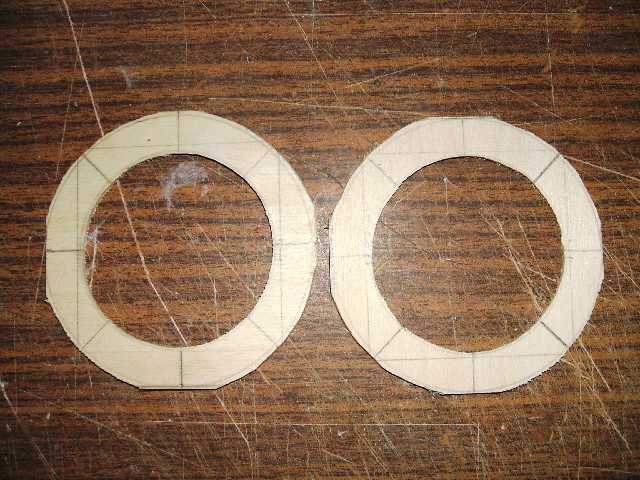

2 - Ritagliare al meglio col traforo.
Immagine:
47,39 KB

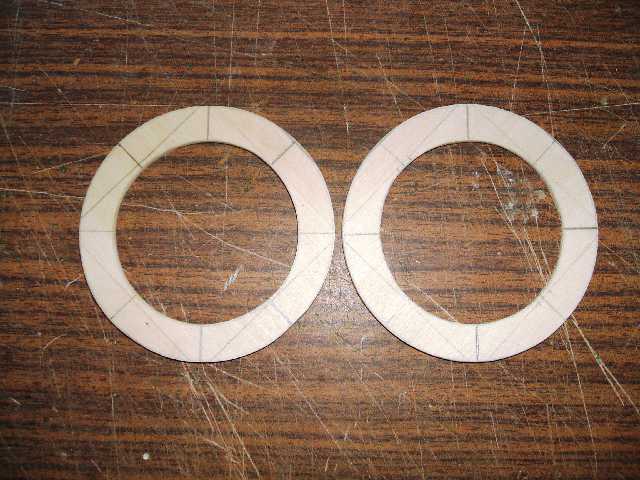

3 - Rifinire con carta abrasiva.
Immagine:
45,02 KB

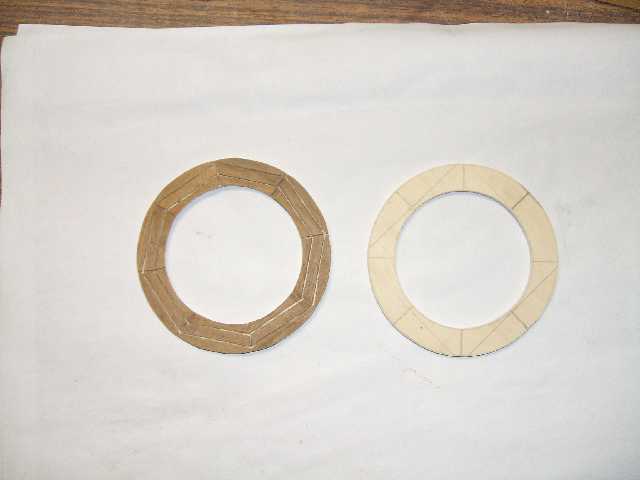

4 - Incollare dei listelli di acero spessore 0.3mm larghezza 4mm seguendo il disegno fatto precedentamente sulla ruota con la matita.
laciata un po' "fuga" tra un listello e l'altro.
Immagine:
11,09 KB

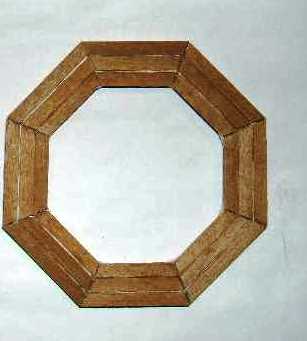

5 - Con carta abrasiva e molta pazienza, togliete le eccedenze esterne ed interne alla ruota.
Immagine:
12,45 KB

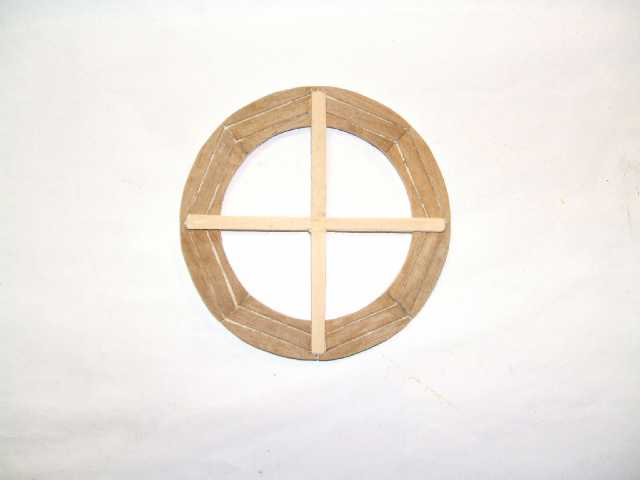

6 - Incolliamo i listelli di abete spessore 1mm larghezza 0,4mm precedentemente tagliati a 76mm di lunghezza. Ho eseguito prima la croce per avere una certa facilità e visione del montaggio.
Immagine:
10,48 KB

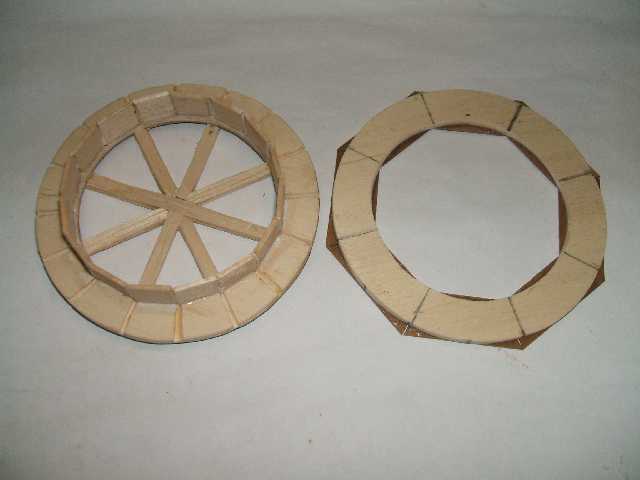

7 - Ora mettiamo tutti i tutti i listelli smussando opportunamente i listelli che vanno a confluire al centro della ruota
Immagine:
19,2 KB

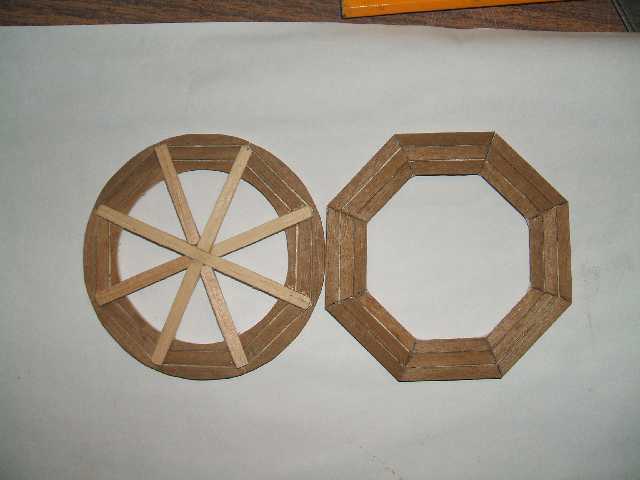

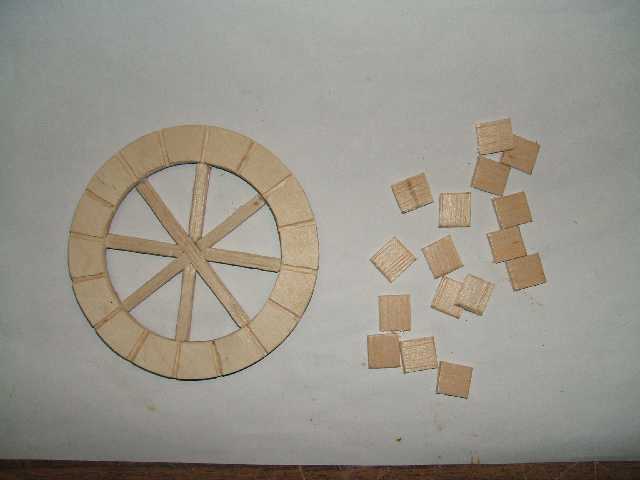

8 - Da un foglio di balsa spessore 1 mm, ricaviamo dei rettangoli Larghezza 10mm, altezza 10mm, per creare l'accoppiamento con la seconda ruota che mostrerò in seguito. Con una limetta facciamo anche delle scanalure sulla prima ruota per facilitare l'inserimento delle pale.
Immagine:
14,91 KB
Immagine:
14,93 KB
Scusate per il momento devo sospendere.
Vi interessa?
A presto.......
|
|
|
chek
Membro Master
Prov.: Pistoia
Città: monsummano terme
451 Messaggi |
|
|
marino.fusco
Membro Master
Prov.: Milano
Città: Lacchiarella
368 Messaggi |
Inserito il - 18 dicembre 2013 : 23:03:53
|
Ciao a tutti
Scusate il ritardo. Riprendiamo

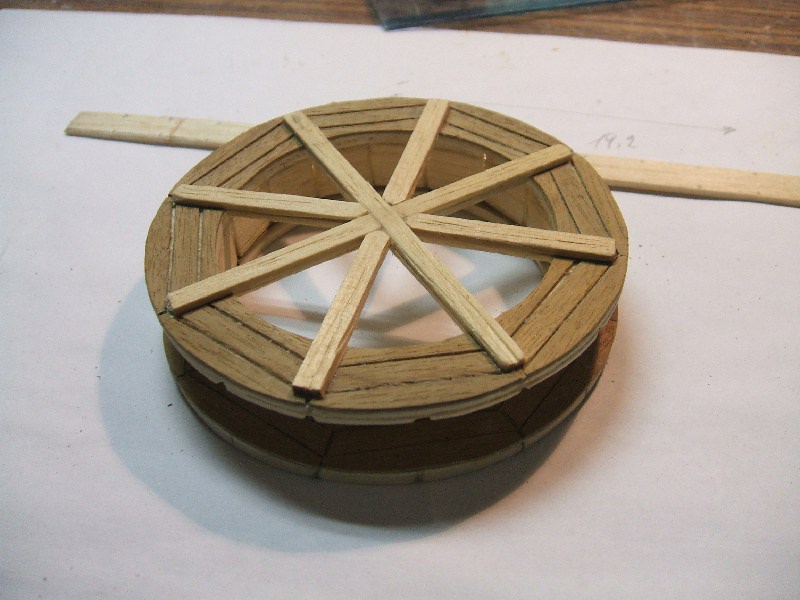

9 - Ora incolliamo le due ruote.
Immagine:
87,94 KB

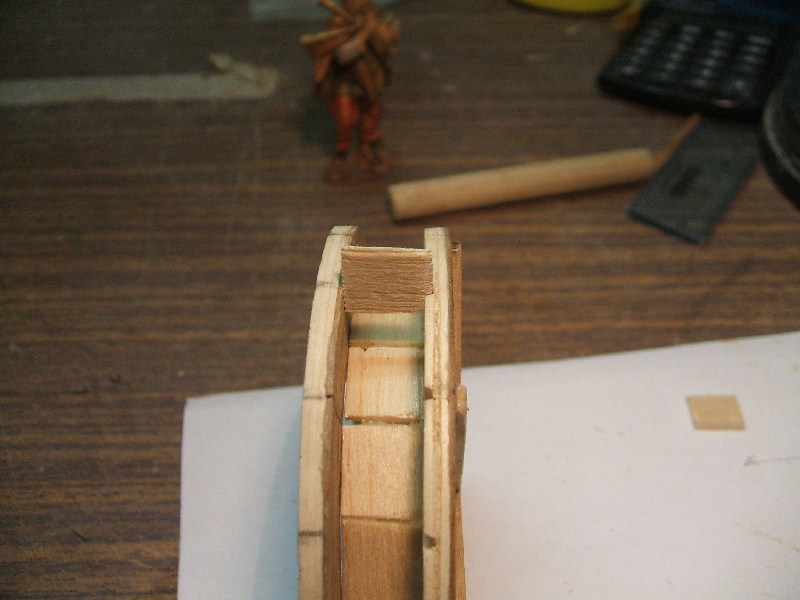

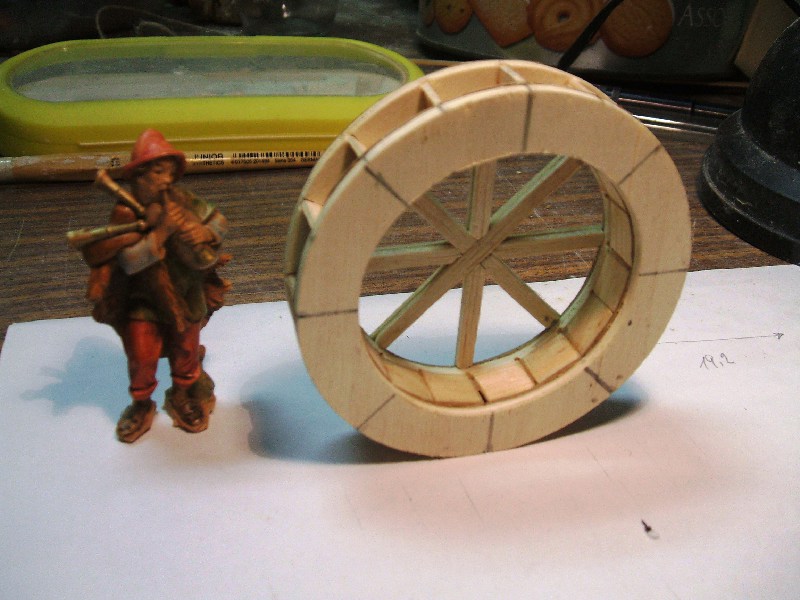

10 - Inseriamo le pale 11mm di larghezza e 10mm di altezza ricavate sempre dal foglio di balsa da 1mm di spessore.
Immagine:
80,31 KB
Immagine:
91,18 KB

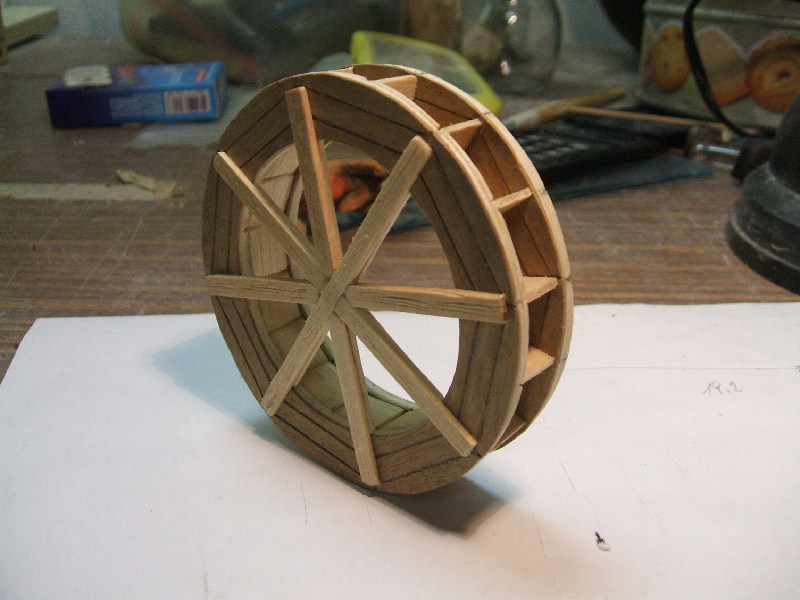

12 - la parte posteriore a me non interessa rifinirla con i listelli di acero da o,3mm di spessore in quanto non è visibile. Sulla ruota posteriore monterò solo i raggi in legno.
Immagine:
102,38 KB

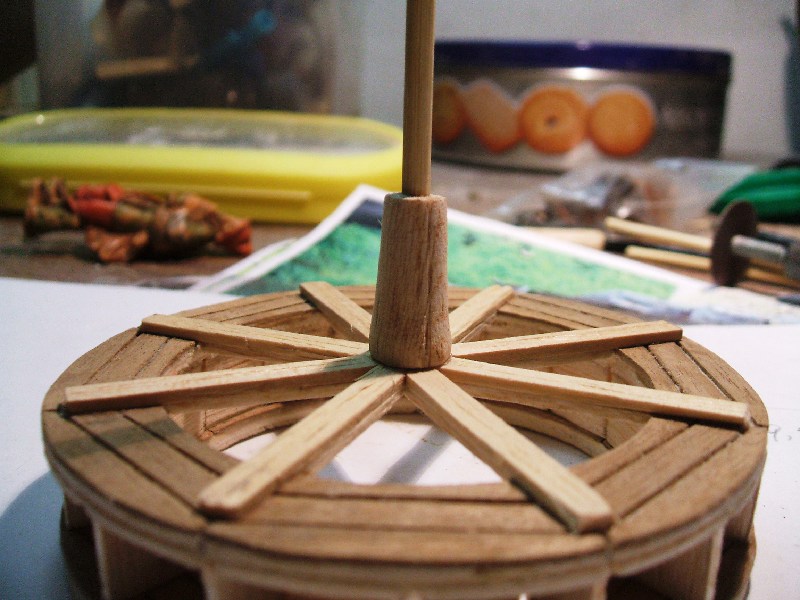

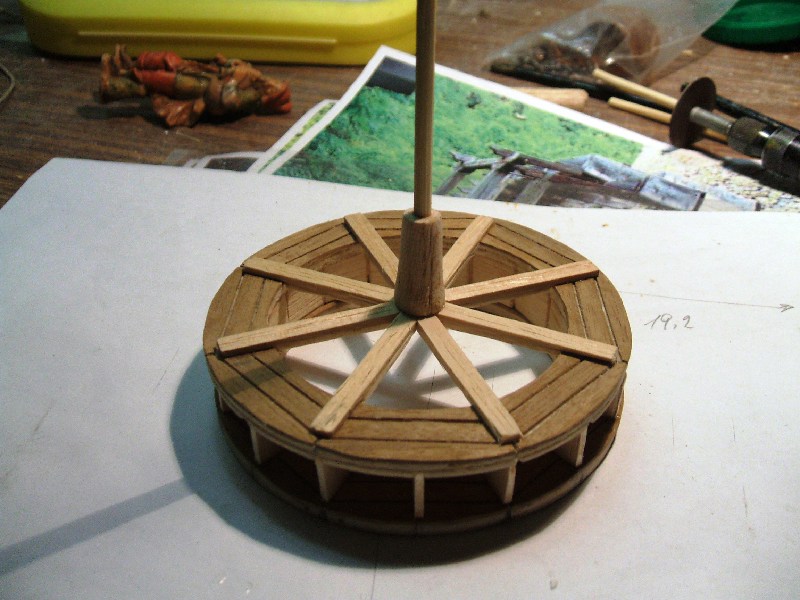

13 - Da un tondino di balsa 10mm di diametro, ricaviamo il mozzo della ruota sul quale sarà montato il perno centrale ricavato da uno stecchino per spiedini (non si può dire la marca). Io l'ho centrato perfettamente ad occhio . Non occorrono attrezzi particolari.
Al mozzo gli diamo una forma leggermente conica con un pezzo di carta abrasiva.
Immagine:
110,97 KB
Immagine:
108,42 KB
14 - Con un listello di legno 10mmx10mm, ricavo il pezzo in legno in cui si inserirà il perno. Dategli una forma a piacere.
Io l'ho lavorato un po' con la limetta tonda.
Poi con una punta ho fatto le scanalture nel legno e ho dato una prima mano di lucido da scarpe marrone miscelato con una punta di nero.
Lasciare asciugare bene.
Immagine:
113,16 KB

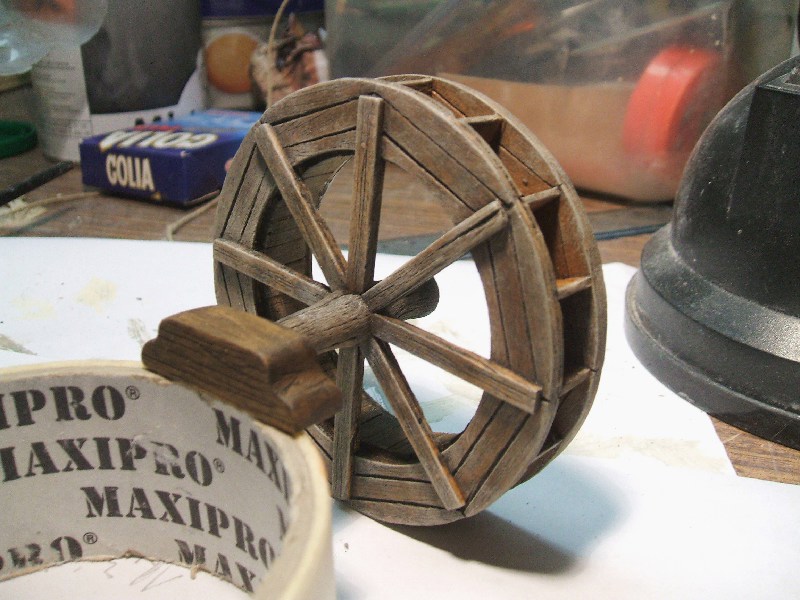

15 - Eseguo l'invecchiamento passando prima una spugnetta bagnata leggermente con diluente.
Poi una volta asciutto, una leggerissima passata con grigio chiaro. Pennello asciuttissimo a punta piatta.
Immagine:
118,36 KB

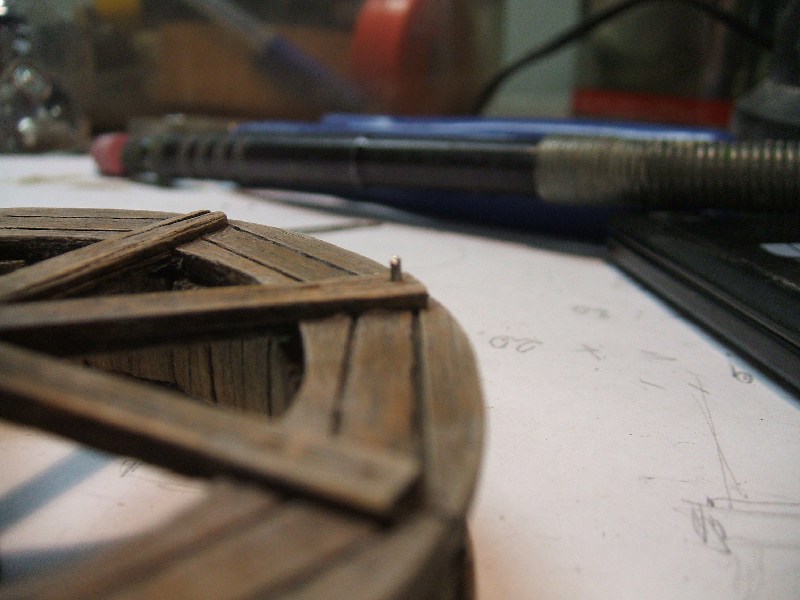

16 - Montiamo i chiodi che fissano i raggi in legno.
Distanti tra di loro circa 10mm.
Io ho usato dei chiodini finissimi che avevo da anni.
Immagine:
78,88 KB

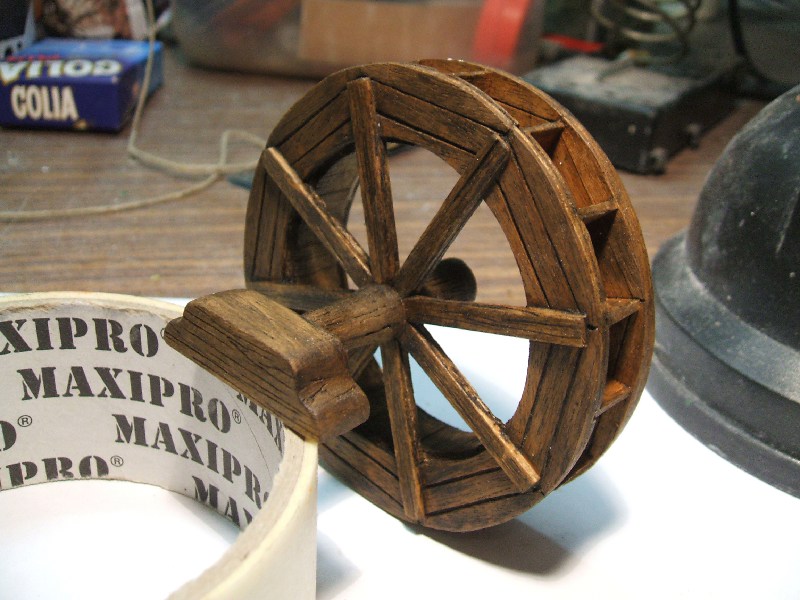

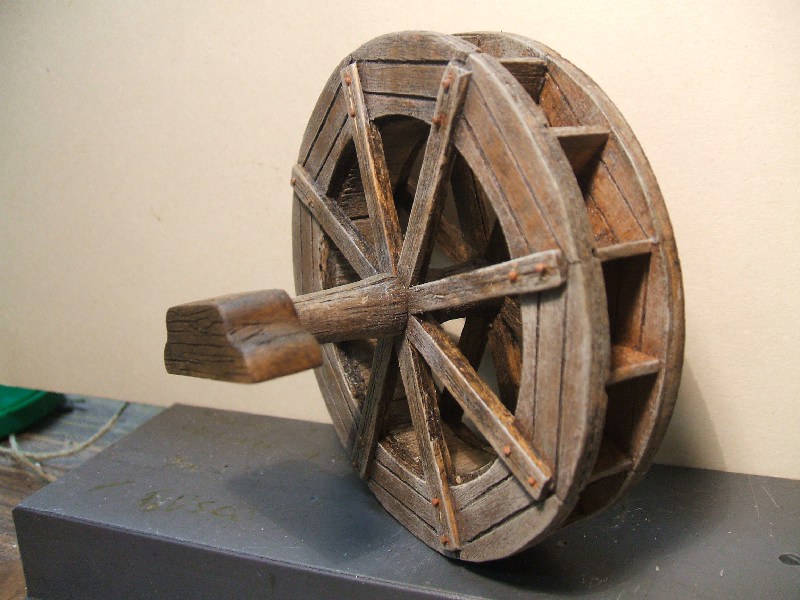

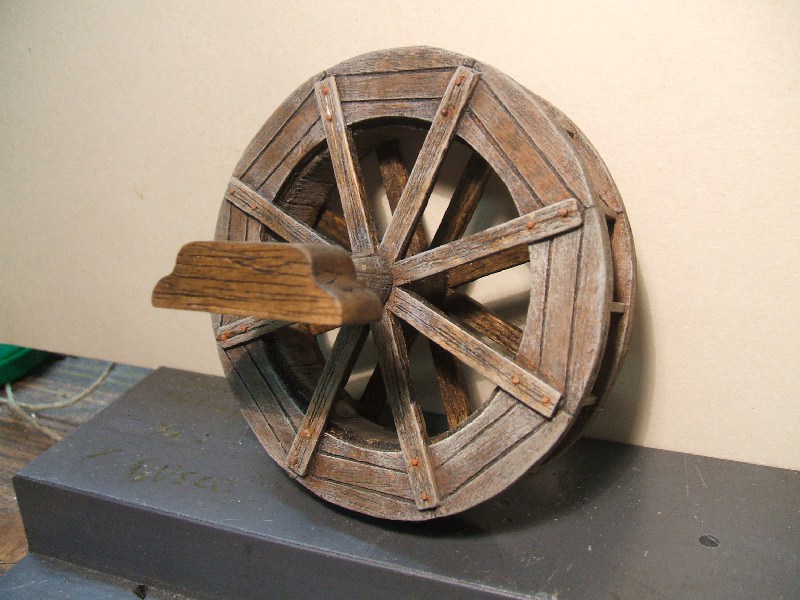

17 - Montiamo i raggi sulla parte posteriore e rifiniamo i chiodi con un colore ruggine.
Immagine:
115,16 KB
Immagine:
109,01 KB
Riprenderò questa discussione mostrandovi il lavoro completo di scivolo in legno in cui scorre l'acqua che muove le pale.
Trattandosi di mulino statico, per l'acqua userò una resina effetto acqua.
Ciao a tutti e buon lavoro |
 |
|
|
carlito
Membro Master
Prov.: Salerno
Città: Salerno
2291 Messaggi |
Inserito il - 19 dicembre 2013 : 09:48:57
|
| eccezionale... complimenti Marino |
Un saluto a tutti!
Carlo
-------------------------------------------------------------
E' Natale ogni volta che sorridi a un fratello e gli tendi la mano. ... E' Natale ogni volta che riconosci con umiltà i tuoi limiti e la tua debolezza. E' Natale ogni volta che permetti al Signore di rinascere per donarlo agli altri. " (Madre Teresa di Calcutta)
|
|
|
|
marino.fusco
Membro Master
Prov.: Milano
Città: Lacchiarella
368 Messaggi |
Inserito il - 19 dicembre 2013 : 10:47:09
|
Wow.!! Grazie mille Carlito e grazie Check dei complimenti.
Mi fate sentire ancora utile.
Sto cercando di realizzare lo scivolo in legno e per il mio mulino, spero al più presto di mostrarvi foto dettagliate.

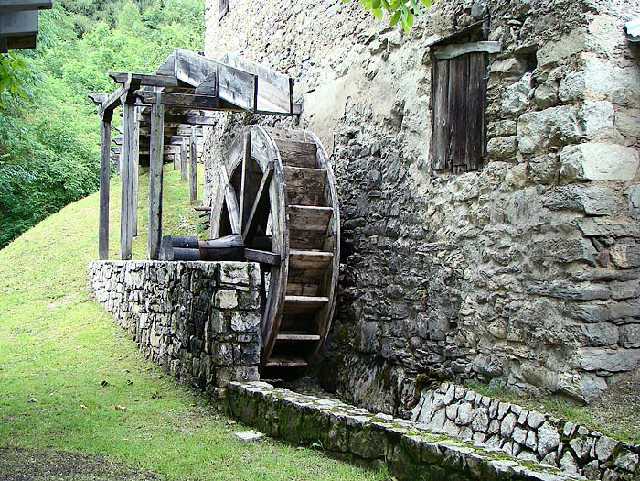

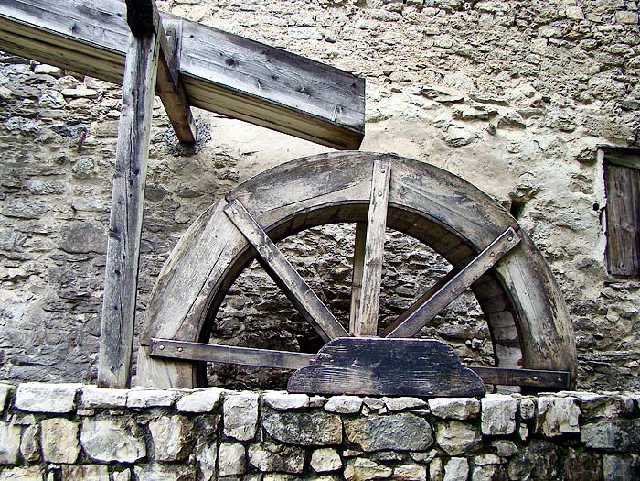

Allego le foto del mulino da cui ho preso spunto.
L'intento è quello di creare anche l'effetto (statico) dell'acqua che
cade sulle pale (speriamo in bene).
Ciao a tutti e buon lavoro.
Immagine:
86,16 KB
Immagine:
85 KB
|
|
|
|
codman
Membro Master
Prov.: Catanzaro
Città: Sant'Andrea Jonio
1248 Messaggi |
 Inserito il - 19 dicembre 2013 : 12:21:58
|
Complimenti... hai fatto un lavoro straordinario... non vedo l'ora di vederlo finito!  |
Il presepe è sempre intorno a noi... basta trovare gli occhi per vederlo. |
|
|
|
nicoletta
Membro Master
Prov.: Milano
Città: Paderno Dugnano
1012 Messaggi |
Inserito il - 19 dicembre 2013 : 15:11:04
|
| Complimenti.....grazie per renderci partecipi ...gratuitamente...del tuo sapere!!!! |
|
|
|
mg3911
Membro Master
Regione: Piemonte
Prov.: Torino
Città: ciriè
725 Messaggi |
Inserito il - 19 dicembre 2013 : 19:07:56
|
Complimenti marino.fusco.Gran bel lavoro!
Ottimo p.p. grazie per averlo condiviso con noi.
marco |
mg3911
Fatti, non parole!
Anche oggi non ho vissuto invano
http://marcog39115.wix.com/modellismo-mgm |
|
|
|
GIALLARO
Membro Master
Regione: Sicilia
Città: RAGUSA
3252 Messaggi |
Inserito il - 19 dicembre 2013 : 19:58:16
|
| E' stato un vero passo-passo interessante!!! |
|
|
|
napoletano di Arezzo
Membro Senior
Regione: Toscana
Città: Ortignano
224 Messaggi |
Inserito il - 20 dicembre 2013 : 23:38:05
|
| mi sarà utile marino. grazie |
|
|
|
renzo50
Membro Master
Città: Bergamo
4303 Messaggi |
Inserito il - 21 dicembre 2013 : 22:24:58
|
Complimenti Marino sempre molto utili e interessanti i tuoi passo-passo.
ciao Renzo. |
www.amicidelpresepiorosciate.it |
|
|
|
Greng
Membro Senior
Città: Palermo
250 Messaggi |
|
|
marino.fusco
Membro Master
Prov.: Milano
Città: Lacchiarella
368 Messaggi |
Inserito il - 23 dicembre 2013 : 10:23:46
|
Grazie a tutti, troppo gentili.
Ciao e buon lavoro.
Presepe 2006
Immagine:
146,06 KB |
|
|
|
GIALLARO
Membro Master
Regione: Sicilia
Città: RAGUSA
3252 Messaggi |
Inserito il - 23 dicembre 2013 : 11:35:06
|
| Vedremo dove inserirà la ruota. |
|
|
|
Wonka83
Membro Attivo
Regione: Veneto
Prov.: Treviso
Città: Crocetta del montello
141 Messaggi |
Inserito il - 02 gennaio 2014 : 18:04:52
|
Complimenti, ruota bellissima |
|
|
|
free21
Membro Master
Regione: Veneto
Prov.: Venezia
Città: venezia
991 Messaggi |
Inserito il - 02 gennaio 2014 : 18:11:38
|
| ciao marino,questo mi era sfuggito,grande lavoro,complimentissimi ciao valter |
|
|
|
Pas_dio
Membro Master
Regione: Campania
Prov.: Caserta
Città: Mondragone
548 Messaggi |
Inserito il - 03 gennaio 2014 : 02:38:22
|
| Davvero un bel pp utile . Grazie Marino |
|
|
|
carolus
Membro Master
Prov.: Roma
Città: albano laziale
449 Messaggi |
Inserito il - 03 gennaio 2014 : 08:19:54
|
Citazione:
Messaggio inserito da free21
ciao marino,questo mi era sfuggito,grande lavoro,complimentissimi ciao valter
beh...ma che fine ha fatto 'sto mulino????
foto, foto, foto... |
filippo ferrandu |
|
|
|
ps
Membro Master
Regione: Puglia
Prov.: Taranto
Città: Massafra
413 Messaggi |
Inserito il - 06 gennaio 2014 : 11:31:04
|
| Complimenti Marino. Molto utile il tuo passo passo. Aspetto la fine del tuo lavoro.Ciao. Piero |
