Amplificatore TDA7253

Nuova Discussione

Rispondi

Versione Stampabile

Aggiungi Segnalibro

Autore

Discussione

JohnCena
Nuovo Arrivato

Regione: Campania
Prov.: Napoli
Citt�: afragola

4 Messaggi

Inserito il - 04 marzo 2014 : 20:58:57

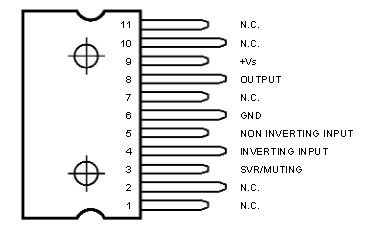

Ciao a tutti ragazzi,sto cercando di amplificare una cassa con TDA7253.. Il problema e che non ci capisco molto questo e lo schema.

Immagine:

10,94 KB

JohnCena
Nuovo Arrivato

Regione: Campania
Prov.: Napoli
Citt�: afragola

4 Messaggi

Inserito il - 04 marzo 2014 : 23:28:18

Volevo sapere
*OutPut,
*Gnd,
*Non inverting Input
*Inverting Input.

Dovrei collegare un altoparlante da "2cavi" all'amplificatore,Poi mi rimangono 2 fili del Jack. ma non conosco bene gli attacchi qualcuno di voi esperto in materia potrebbe aiutarmi?

Skyrunner65
Moderatore

Regione: Marche
Prov.: Macerata
Citt�: Porto Potenza Picena

885 Messaggi

Inserito il - 05 marzo 2014 : 07:06:50

L'immagine riportata sopra rappresenta il pinout del circuito integrato. Lo schema da realizzare potrebbe essere il seguente:

Immagine:

23,42 KB
