 Inserito il - 10 novembre 2011 : 23:46:22
|
Ciao a tutti ragazzi
volevo farvi una domanda e spero che possiate aiutarmi.
Mi piacerebbe creare nel presepe il passaggio della stella cometa con una striscia di led che si accendono e spengono in sequenza creando appunto l'effetto della scia della stella.
Qualcuno esperto di circuiti elettronici saprebbe dirmi come realizzarlo,oppure esiste qualcosa in commercio che fa la stessa cosa?
Grazie a tutti
|
Riccardo
 http://presepedivercurago.xoom.it/ |
|
|
fabiowarrior1
Membro Master
Prov.: Taranto
Città: Statte
7763 Messaggi |
Inserito il - 10 novembre 2011 : 23:50:00
|
proiettandola non ti piace?
oppureti serve per qualche altro tipo di lavoro non presepe? |
COME REALIZZARE PRESEPI E DIORAMI
www.dioramapresepe.com/
|
 |
|
|
lizard
Membro Senior
Prov.: Lecco
Città: Vercurago
178 Messaggi |
Inserito il - 11 novembre 2011 : 00:03:06
|
Il mio presepe è allestito all'aperto e l'anno scorso l'ho proiettata sulla siepe che si trova dietro la struttura in quanto non c'è il fondale...
Il risultato non era malvagio ma poco visibile quindi mi è venuta l'idea dei led |
Riccardo
http://presepedivercurago.xoom.it/ |
|
|
|
fabiowarrior1
Membro Master
Prov.: Taranto
Città: Statte
7763 Messaggi |
Inserito il - 11 novembre 2011 : 00:05:34
|
ok
ok
allora fai un bozzetto di come la vuoi realizzare questa cometa quì....
ovvero come strutturata..... |
COME REALIZZARE PRESEPI E DIORAMI
www.dioramapresepe.com/
|
|
|
|
lizard
Membro Senior
Prov.: Lecco
Città: Vercurago
178 Messaggi |
Inserito il - 11 novembre 2011 : 00:19:18
|
Bhe dunque,
nella parte posteriore del presepe ci sono le montagne ed è lì che andrei a fissare la mia striscia di led...alla fine della striscia costruirei con del fildiferro la sagoma della stella cometa e la rivestirei di piccole lampadine...
praticamente al momento giusto nella fase del ciclo partirebbe l'accensione e lo spegnimento sequenziale dei led in modo da simulare la scia e arrivati in prossimita della struttura della stella cometa,allo spegnimento dell'ultimo led farei accendere la stella.
Il problema è che non sò come fare accendere e spegnere i led im modo sequenziale. |
Riccardo
http://presepedivercurago.xoom.it/ |
|
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3534 Messaggi |
Inserito il - 11 novembre 2011 : 08:38:04
|
In rete puoi trovare moltissimi schemi cha fanno al caso tuo.

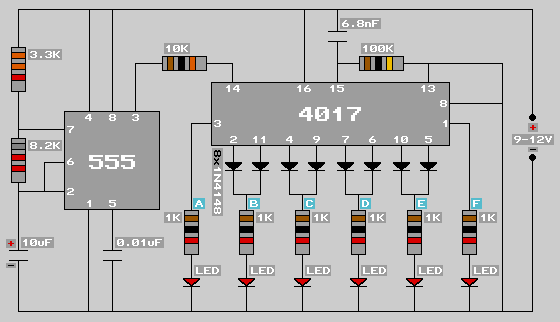

Questo, come la maggior parte dei circuiti che si trovano in giro, sfrutta il notissimo (e attempato) CD4017 che è un jonson counter.
Immagine:
8,74 KB
Quest'altro schema ne usa addirittura due:
http://www.webalice.it/crapellavittorio/electronic/supercar.htm
Oppure quello presentato in questo sito, che ha lo stadio di uscita a transistor in modo da poter aggiungere un carico maggiore
http://www.solchiere.it/Elettronica/index.aspx
Poi ci sono quelli gestiti da micro.
Questo è un bel progetto:
http://www.elettronicashop.com/he/Lett_Progect/LuciSupercar2.html
Quindi non hai che l'imbarazzo della scelta...
|
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein
E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio.
Albert Einstein
L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire.
Albert Einstein
|
|
|
|
lizard
Membro Senior
Prov.: Lecco
Città: Vercurago
178 Messaggi |
Inserito il - 11 novembre 2011 : 10:47:32
|
Grazie mille Amministratore,
Un altro problema è che devo farlo per una lunghezza di almeno tre metri,quindi i led dovrebbero essere di più.
proverò a vedere cosa riesco a fare... |
Riccardo
http://presepedivercurago.xoom.it/ |
Modificato da - lizard in data 11 novembre 2011 10:55:57 |
|
|
|
lizard
Membro Senior
Prov.: Lecco
Città: Vercurago
178 Messaggi |
Inserito il - 13 novembre 2011 : 20:42:30
|
Ciao ragazzi,
ho abbandonato l'idea della scia della stella cometa perchè i led da comandare sarebbero tanti ed il circiito da realizzare diventerebbe un pó un casino per me.
Quindi credo che costruiró una stella cometa con del fildiferro e installeró la striscia led o delle miniluccioche che ne seguiranno il contorno oltre che riempire l'interno e la faró accendere in dissolvenza subito dopo l'ascesa dell'angelo sopra la capanna.
Cosa ne pensate?
ciao ciao |
Riccardo
http://presepedivercurago.xoom.it/ |
|
|
| |
