robertotrt
Nuovo Arrivato

13 Messaggi

Inserito il - 13 novembre 2010 : 12:08:20

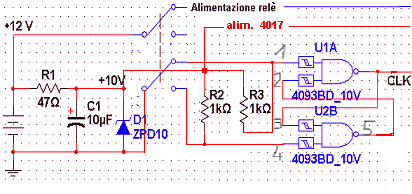

ragazzi,dovrei collegare un antirimbalzo per un 4017, qualcuno sa come si collega il 4093 nello schema,cioe' a quali pin corrispondono i numeri 1,2,3,4 con i pin del datasheet? tra l'altro i 4093 sono 2 o 1? grazie

Immagine:

11,2 KB

Allegato:

datasheet a 4093.pdf
91,71 KB

Amministratore
Responsabile Forum

Prov.: Roma
Citt�: Roma

3534 Messaggi

Inserito il - 14 novembre 2010 : 21:21:09

Allora:
Il tuo 1 corrisponde al pin numero 1 dell'integrato.
Il tuo 2 corrisponde al pin numero 2 dell'integrato.
Il tuo 3 corrisponde al pin numero 5 dell'integrato.
Il tuo 4 corrisponde al pin numero 6 dell'integrato.
Il tuo 5 corrisponde al pin numero 4 dell'integrato.
Infine l'uscita della porta corrispondente tuoi ai numeri 1 e 2 � collegata al pin 3 dell'integrato.

La teoria � quando si sa tutto ma non funziona niente. La pratica � quando funziona tutto ma non si sa il perch�.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perch�.
Albert Einstein
E� meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio.
Albert Einstein
L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire.
Albert Einstein

robertotrt
Nuovo Arrivato

13 Messaggi

Inserito il - 16 novembre 2010 : 20:55:49

grazie funziona perfettamente
