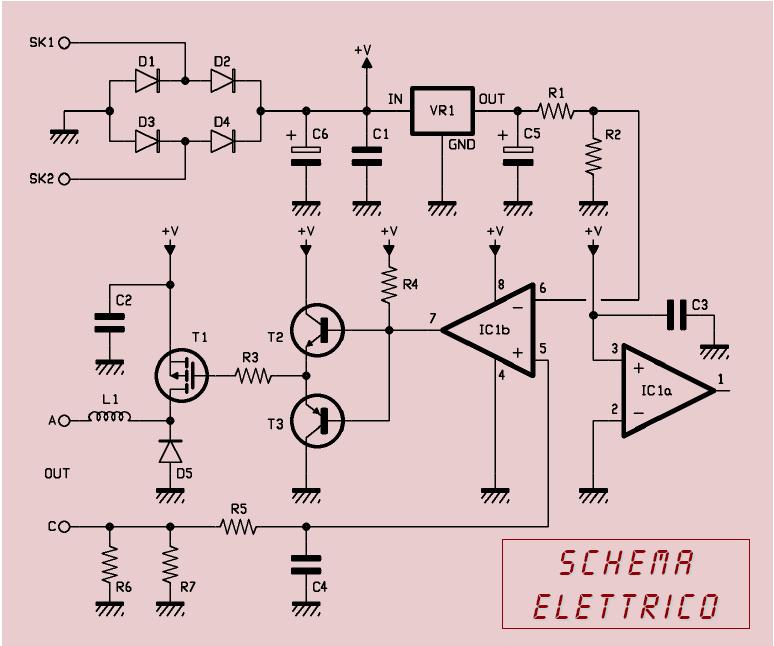

salve a tutti avrei bisogno di un consiglio volendo collegare dei power led da 3W alimentati con questo circuito: Immagine: 54,75 KB ad una uscita triac della centralina di sasà sbarra http://sasasbarra.altervista.org/projects/presepe4.htm come dovrei fare?
A parte che non ci sono i valori dei componenti... La centralina di sasa sbarra lavora in sincronia con la frequenza di rete, sfasando l'innesco del triac. Il circuito da te presentato è un regolatore switching in cui la corrente che scorre nel led è tenuta sotto controllo dalla caduta di tensione su R6 e R7. Il led si accende sempre alla stessa luminosità. NON può essere collegato alla centralina di sasà sbarra perchè sono due cose diverse.
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè. In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè. Albert Einstein E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio. Albert Einstein L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire. Albert Einstein
ok lo sospettavo.. quindi se volessi usare uno di quei power led attaccato al triac come faccio? ci metto una semplice resistenzona in serie, alimentando magari con un alimentatore da pc sui 5V?
Non lo puoi fare. Il triac non può lavorare in continua perchè rimarrebbe innescato. Poi il led per variare la luminosità deve essere alimentato a corrente costante e regolato con un circuito tipo pwm il cui duty cycle è in funzione della luminosità.
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè. In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè. Albert Einstein E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio. Albert Einstein L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire. Albert Einstein
Come puoi vedere il triac è alimentato sempre con 12 volt alternati e la tensione viene raddrizzata dopo. Puoi provare a inserire un power led calcolando la resistenza idonea alla sua massima corrente. Però la risposta del led non è lineare. Prova e fammi sapere.
