| V I S U A L I Z Z A D I S C U S S I O N E |
| 6vior |
Inserito il - 22 ottobre 2007 : 19:38:50
ho comprato questo trasformatore per PC (devo usarlo per il percorso su catena),
Immagine:
39,49 KB
sulla scatola c'è scritto che puo andare a 3.3 volts a 5 volts oppure a 12 volts, non so se da questa foto si vede bene:
Immagine:
33,3 KB
qualcuno sa dirmi quali fili devo prendere per avere 3.3 volts , quali per i 5 volts e quali per i 12 volts?? grazie
salvatore
|
| 50 U L T I M E R I S P O S T E (in alto le più recenti) |
| alex99 |
Inserito il - 16 dicembre 2012 : 20:41:15
Citazione:
Messaggio inserito da 6vior
certo che puoi, solo che è sprecatissimo, tutta quella potenza per una lanternina, acquista dai cinesi uno di quei trasformatori regolabili che danno max 1 ampere, lo paghi 5 euro.
Grazie 6vior, non è che volevo usarlo solo per questa lanterna ma visto che le altre luci sono a 12V volevo sfruttare la possibilita di avere un alimentatore unico per tutte le luci. |
| 6vior |
Inserito il - 16 dicembre 2012 : 01:57:21
certo che puoi, solo che è sprecatissimo, tutta quella potenza per una lanternina, acquista dai cinesi uno di quei trasformatori regolabili che danno max 1 ampere, lo paghi 5 euro. |
| alex99 |
Inserito il - 16 dicembre 2012 : 00:44:26
Per cominciare ringrazio tutti quelli che hanno scritto in questa discussione perchè grazie alle vostre spiegazioni sono riuscito a far funzionare il mio alimentatore, ora pero avrei una domanda da porvi e cioè se con i 3,3V che eroga l'alimentatoredel PC posso collegare la lanterna, di cui posto la foto, senza rischiare che si bruci la lampadina.
Grazie

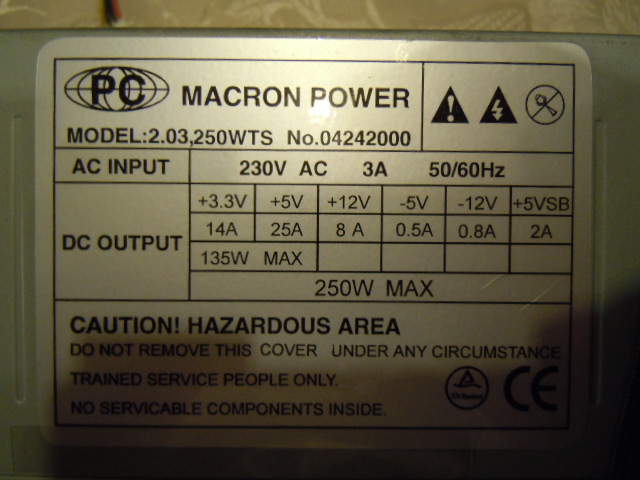

Targhetta alimentatore
Immagine:
80,7 KB

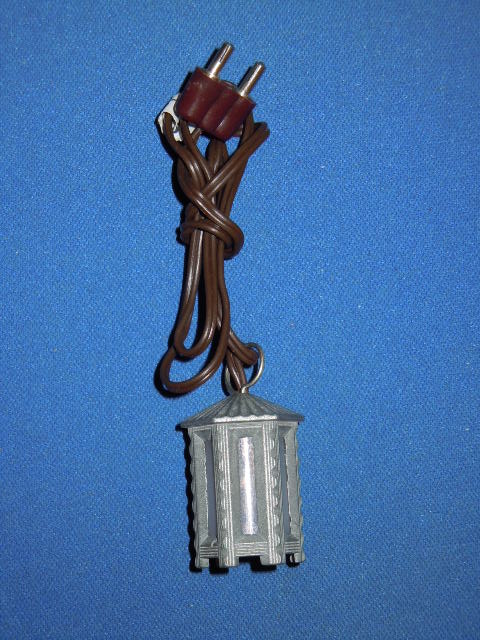

Lanterna con luce a 3Volt
Immagine:
96,53 KB
|
| timoteo75 |
Inserito il - 23 marzo 2011 : 12:08:24
Ciao ragazzi,io non scrivo spesso ma seguo sempre le novità del forum, confermo quanto scritto dal'aministratore, se metti un qualsiasi carico sula 5 o 12 V la ventola parte segno che il trasformatore funziona. |
| Amministratore |
Inserito il - 16 marzo 2011 : 13:28:26
Probabilmente gli devi collegare un carico sia sui 5V che sui 12V.
|
| Taghman |
Inserito il - 12 marzo 2011 : 12:50:14
aiutooooo io ho un piccolo problema...
ho u trasformatore di quelli vecchi penso...
oltre alle normali spinette (con i fili giallo-nero-nero-rosso) ho quella spinetta che va sulla scheda madre... li ci sono i colori
rosso(4x),bianco(1x),nero(4x),azzurro(1x),giallo(1x) e arancione(1x) più separatamente il tasto di accensione dove ci sono 3 fili: bianco-nero e un' altro che è saldato al telaio del trasformatore... il problema è che qnd io schiaccio il pulsante la ventola si accende , va per 1 secondo e poi si ferma, poi se tengo attaccato il filo 230v(anche con l' interruttore su off) ogni tanto gira 1 sec. e poi si ferma e così via... cosa devo fare per far andare il trasformatore???
|
| Pierchi |
Inserito il - 26 gennaio 2010 : 08:41:00
io ne ho sempre preso 1 come dice giovane...
In alcuni casi, taglio tutti i cavi, e ne lascio avanzare fuori dall'alimentatore solo 1 per colore.
In altri casi, lascio solo 4 cavi per colore e li mando in 4 morsetti diversi, in modo da avere le entrate delle mie cose, belle divise. Senza avere il rischio di staccare 4 o 5 cavi assieme, senza sapere poi dove vanno collegati
Ciao
:D
Citazione:
Messaggio inserito da carlo1986
ti disturbo l'ultima volta poi non ti disturbo più!!...i neri devo metterli tutti insieme o basta prenderne uno??
grazie mille
Citazione:
Messaggio inserito da Pierchi
ottimo....
non era difficile!
giallo (+12) nero (0) = 12 volt
rosso (+5) nero (0) = 5 volt
blu (-12) giallo (+12) = 24 volt
|
| carlo1986 |
Inserito il - 26 gennaio 2010 : 08:09:20
grazie!
Citazione:
Messaggio inserito da giovane
1
|
| giovane |
Inserito il - 25 gennaio 2010 : 20:02:53
1 |
| carlo1986 |
Inserito il - 25 gennaio 2010 : 18:41:36
ti disturbo l'ultima volta poi non ti disturbo più!!...i neri devo metterli tutti insieme o basta prenderne uno??
grazie mille
Citazione:
Messaggio inserito da Pierchi
ottimo....
non era difficile!
giallo (+12) nero (0) = 12 volt
rosso (+5) nero (0) = 5 volt
blu (-12) giallo (+12) = 24 volt
|
| Pierchi |
Inserito il - 25 gennaio 2010 : 18:16:28
ottimo....
non era difficile!
giallo (+12) nero (0) = 12 volt
rosso (+5) nero (0) = 5 volt
blu (-12) giallo (+12) = 24 volt |
| carlo1986 |
Inserito il - 25 gennaio 2010 : 17:29:50
perfetto...anche la foto...purtroppo però ho già provato!!!(e ho già fatto saltare il salvavita)
la sequenza per far partire la ventola del trasformatore è nero con marrone e bianco con blu!!!
(pierchi ti consiglio di eliminare il tuo precedente post per non far cadere in errori altri)...
comunque ora la ventola va!!!...grazie mille...senza te non ci sarei mai arrivato...pensavo solo ai fili piccoli io!...grazie...
ora per fare i 12 24 3 e 5v che fili piccoli devo usare??
grazie mille!
Citazione:
Messaggio inserito da Pierchi
|
| Pierchi |
Inserito il - 25 gennaio 2010 : 17:21:00
|
| carlo1986 |
Inserito il - 25 gennaio 2010 : 17:19:27
risposta esauriente e ben descritta...così mi piaci!!!...ora proverò poi ti faccio sapere!...
grazie mille
Citazione:
Messaggio inserito da Pierchi
nero bianco
marrone blu
almeno dalle foto su google sembra così
Gli alimentatori attuali si chiamano ATX
quello come il tuo alimentatore AT
|
| Pierchi |
Inserito il - 25 gennaio 2010 : 15:49:09
nero marrone
bianco blu
almeno dalle foto su google sembra così
Gli alimentatori attuali si chiamano ATX
quello come il tuo alimentatore AT |
| Pierchi |
Inserito il - 25 gennaio 2010 : 15:33:24
errore mio, perdonami...
ma cavolo...
per far partire quel dannatissimo alimentatore, bisogna utilizzare il cavo nero grosso, con all'interno i 4 fili.
A quel cavo, una volta, c'era collegato il pulsante dotato di 2 contatti normalmente aperti.
quando lo pigiavi, il pc si accendeva perchè i contatti si chiudevano.
Per farlo partire quindi, devi unire i 4 cavetti all'interno in 2 gruppi.
Il fatto è che non ricordo il colore.
Quindi prova e vedi cosa succede. NON dovrebbe succedere nulla ne all'alimentatore, ne alla linea elettrica.
Il massimo che può succedere è che cada il salvavita. Per cui assicurati di non aver collegato e acceso nulla che possa andare in "crash" per una mancanza improvvisa di corrente. |
| carlo1986 |
Inserito il - 25 gennaio 2010 : 14:23:26
pierchi ma dici quelli del cavo grosso nero o quelli piccoli??
io nel cavo grosso nero ho marrone nero bianco e blu!
il grigio non ce l'ho ne nel filo grosso ne tra quelli piccoli!
mah...
ci sto capendo poco!
grazie
Citazione:
Messaggio inserito da Pierchi
maledizione, non mi ricordo come vanno messi quei cavi :(
prova marrone nero
grigio blu
se per caso salta corrente, vuol dire che sono nella maniera sbagliata.
Mi spiace tanto, ma non ricordo proprio
|
| carlo1986 |
Inserito il - 25 gennaio 2010 : 14:20:36
marrone nero
grigio blu per fare cosa?i 12v, i 5v o i 24V??
Citazione:
Messaggio inserito da Pierchi
maledizione, non mi ricordo come vanno messi quei cavi :(
prova marrone nero
grigio blu
se per caso salta corrente, vuol dire che sono nella maniera sbagliata.
Mi spiace tanto, ma non ricordo proprio
|
| Pierchi |
Inserito il - 25 gennaio 2010 : 12:46:39
maledizione, non mi ricordo come vanno messi quei cavi :(
prova marrone nero
grigio blu
se per caso salta corrente, vuol dire che sono nella maniera sbagliata.
Mi spiace tanto, ma non ricordo proprio |
| carlo1986 |
Inserito il - 25 gennaio 2010 : 11:13:36
up
|
| carlo1986 |
Inserito il - 24 gennaio 2010 : 18:10:45
no sottobosco....non ho il grigio!!!!....gli unici fili spaiati che ho sono di colore bianco arancio e blu
grazie mille
Citazione:
Messaggio inserito da sottobosco
allora dovresti avere il grigio carlo ti risulta? se si è quesro pson da collegare al nero.
|
| sottobosco |
Inserito il - 24 gennaio 2010 : 16:36:43
allora dovresti avere il grigio carlo ti risulta? se si è quesro pson da collegare al nero. |
| carlo1986 |
Inserito il - 24 gennaio 2010 : 15:50:09
è questo lo butto...ma dai...non mi sembra bello...e l'ho già!!!...troveremo una soluzione almeno spero!
grazie
Citazione:
Messaggio inserito da xdanny81
ciao carlo ti conviene recuperare altri alimentatori gli atx te li regalano se vai in un negozio di informatica.
almeno sei a posto hanno molta piu potenza e sono piu semplici di quelli vecchi come quello che hai tu ora.
|
| carlo1986 |
Inserito il - 24 gennaio 2010 : 15:49:01
pierchi quello che hai detto è tutto giusto tranne che è un alimentotore tra quelli nuovi...perchè penso sia del 1997...sulla targhetta c'è scritto così!
io sinceramente non so da dove arrivi...quando smonto qualcosa poi metto tutto in uno scatolone e vado a vederci quando mi serve qualcosa di particolare!
garzie ancora
Citazione:
Messaggio inserito da Pierchi
no no no
quel tipo di di alimentatore non ha nessun cavo verde o viola.
GLi alimentatori che hanno quei cavi, sono quelli di nuova generazione, dove windows XP, permette lo spegnimento in automatico della scheda madre e alimentatore.
Con win95 e vecchi pc, non era possibile: Appariva il messaggio "ora si può spegnere il computer" e attraverso un normale interruttore (che dovrebbe essere attaccato al cavo nero grosso che si vede in foto) l'alimentatore si accende.
All'interno di questo cavo nero, ci sono 4 cavetti: il bianco, il nero, il marrone e il blu (mi sembra).
Vanno messi 2 a 2.
Sfortunatamente non ricordo i colori.
Forse bianco nero, marrone blu...
boooh
|
| carlo1986 |
Inserito il - 24 gennaio 2010 : 15:44:01
grazie sottobosco ma non credo si questa l'etichetta che cercavo perchè ad esempio io non ho nessun cavo viola!!
grazie
Citazione:
Messaggio inserito da sottobosco
guarda qui.
Immagine:
111,33 KB
|
| sottobosco |
Inserito il - 24 gennaio 2010 : 14:11:25
guarda qui.
Immagine:
111,33 KB |
| xdanny81 |
Inserito il - 24 gennaio 2010 : 12:03:04
ciao carlo ti conviene recuperare altri alimentatori gli atx te li regalano se vai in un negozio di informatica.
almeno sei a posto hanno molta piu potenza e sono piu semplici di quelli vecchi come quello che hai tu ora. |
| carlo1986 |
Inserito il - 24 gennaio 2010 : 09:05:06
perfetto pierchi...tutto giusto è così...non ho cavi verdi o viola...al massimo ce n'è uno solo blu!!!
nel cavo nero grosso ci sono fili marrone bianco nero e blu
aspetto nuove indicazioni
grazie mille
Citazione:
Messaggio inserito da Pierchi
no no no
quel tipo di di alimentatore non ha nessun cavo verde o viola.
GLi alimentatori che hanno quei cavi, sono quelli di nuova generazione, dove windows XP, permette lo spegnimento in automatico della scheda madre e alimentatore.
Con win95 e vecchi pc, non era possibile: Appariva il messaggio "ora si può spegnere il computer" e attraverso un normale interruttore (che dovrebbe essere attaccato al cavo nero grosso che si vede in foto) l'alimentatore si accende.
All'interno di questo cavo nero, ci sono 4 cavetti: il bianco, il nero, il marrone e il blu (mi sembra).
Vanno messi 2 a 2.
Sfortunatamente non ricordo i colori.
Forse bianco nero, marrone blu...
boooh
|
| Pierchi |
Inserito il - 23 gennaio 2010 : 22:41:23
no no no
quel tipo di di alimentatore non ha nessun cavo verde o viola.
GLi alimentatori che hanno quei cavi, sono quelli di nuova generazione, dove windows XP, permette lo spegnimento in automatico della scheda madre e alimentatore.
Con win95 e vecchi pc, non era possibile: Appariva il messaggio "ora si può spegnere il computer" e attraverso un normale interruttore (che dovrebbe essere attaccato al cavo nero grosso che si vede in foto) l'alimentatore si accende.
All'interno di questo cavo nero, ci sono 4 cavetti: il bianco, il nero, il marrone e il blu (mi sembra).
Vanno messi 2 a 2.
Sfortunatamente non ricordo i colori.
Forse bianco nero, marrone blu...
boooh |
| sottobosco |
Inserito il - 23 gennaio 2010 : 22:19:40
carlo se hai il viola devi unirlo con il nero e alimentatore si accende. |
| xdanny81 |
Inserito il - 23 gennaio 2010 : 19:58:45
se non c'è il verde magari il viola?
nero - e giallo +
colleghi al motorino il filo giallo e il nero |
| carlo1986 |
Inserito il - 23 gennaio 2010 : 19:57:46
scusami ancora...ma...sul trasformatore non c'è scritto altrimenti non avrei chiesto credimi...
scusa non ho capito...il nero devo unirlo a cosa??
grazie mille
siete davvero gentili
Citazione:
Messaggio inserito da Pierchi
ah, non avevo visto... il cavo nero è quello che devi unire... dovrebbero essere all'interno 4 cavi.
Sul trasformatore c'è scritto come unirli per farlo andare!
|
| carlo1986 |
Inserito il - 23 gennaio 2010 : 19:54:48
ma...non c'è il filo verde!!!
si è un alimentatore di un vecchio (ma vecchio vecchio computer)
quindi niente ponti??
grazie
Citazione:
Messaggio inserito da xdanny81
ciao io posso confermarti che ponticellando fisso il verde e nero si attiva l'alimentazione
nero giallo = 12 v
nero rosso = 5 volt
nero arancio = 3,3 volt
li ho usati quest'anno x il fumo dai camini
|
| Pierchi |
Inserito il - 23 gennaio 2010 : 19:42:20
ah, non avevo visto... il cavo nero è quello che devi unire... dovrebbero essere all'interno 4 cavi.
Sul trasformatore c'è scritto come unirli per farlo andare! |
| xdanny81 |
Inserito il - 23 gennaio 2010 : 19:40:41
ciao io posso confermarti che ponticellando fisso il verde e nero si attiva l'alimentazione
nero giallo = 12 v
nero rosso = 5 volt
nero arancio = 3,3 volt
li ho usati quest'anno x il fumo dai camini |
| Pierchi |
Inserito il - 23 gennaio 2010 : 19:40:41
ma quello è un alimentatore abbastanza vecchiotto.
In quel tipo di alimentatore, NON ci sono i cavi verdi da mettere a massa, ma dovrebbe esserci un normale interruttore.
Infatti quello, non ha un attacco ATX, per collegarsi alla scheda madre, ma un vecchio collegamento di cui non conosco il nome |
| carlo1986 |
Inserito il - 23 gennaio 2010 : 18:42:20
no...sulla targhetta non c'è scritto niente!!...ma è possibile che le cose diverse le trovo tutte io?!?!?!
aiuto!!
grazie
Citazione:
Messaggio inserito da nene84
guarda sulla targhetta...ci dovrebbe essere scritto "PS-ON" e il colore...quello è da ponticellare con un filo nero!!!
|
| nene84 |
Inserito il - 23 gennaio 2010 : 18:23:54
guarda sulla targhetta...ci dovrebbe essere scritto "PS-ON" e il colore...quello è da ponticellare con un filo nero!!! |
| carlo1986 |
Inserito il - 23 gennaio 2010 : 17:43:10
aiuto...io non ho nessun connettore grosso e nessun filo verde!!!!
ecco le foto!
Immagine:
33,88 KB
Immagine:
35,98 KB |
| 6vior |
Inserito il - 26 ottobre 2007 : 10:34:35
grazie stefano della dritta, non ci sarei mai arrivato da solo e grazie anche per laguida che mi hai mandato,
ho fatto il ponte come sta nella figura (con un cavetto elettrico, ed ho messo un filo del motorino nel nero ed un filo del motorino nel rosso (5 volt) GIRA!!!!!
solo che risolto un problema se ne crea un altro purtroppo la catena deraglia e cade giu
però sto progettendo u nuovo tipo di sistema che pare che vada bene, appena ho la certezza che funge, posto mettodo per realizzarlo e foto...
salvatore |
| Stefano (ut. cancellato) |
Inserito il - 25 ottobre 2007 : 15:21:17
si, giusto ......... devi collegare con un ponticello il filo verde e nero del connettore grosso...........
poi utilizzi i piccoli connettorini metti il filo giallo e nero e hai i 12 volt garantiti
x gli amperaggi devi vedere sotto hai +12volt dell alimentatore cosa c è scritto..........dalla foto nn si legge bene |
| 6vior |
Inserito il - 24 ottobre 2007 : 18:39:18
cioe dovrei mettere un pezzettino di ferro (graffetta) nel connettore grande con i 2 lati che vanno uno nel filo verde ed uno nel filo nero,
e poi prendendo il connettore che nella foto di prima ho cerchiato in verde prendo il filo nero ed il filo giallo, ed avro i tanto voluti 12 volts a 16 ampere idonei per far girare il motore del percorso su catena???
Immagine:
62,51 KB
spero di avere detto giusto...
|
| Stefano (ut. cancellato) |
Inserito il - 24 ottobre 2007 : 17:12:54
hai ponticellato il filo verde del connettore
Immagine:
19,33 KB |
| 6vior |
Inserito il - 24 ottobre 2007 : 14:40:40
grazie stefano, però per fare una prova, prima di tagliare i fili, ho preso una microlampada, l'ho attaccata al connettore cerchiato di verde e ad un filo della microlampada ho messo il filo nero, mentre all'altro filo ho attaccato il filo rosso, ma purtroppo la microlampada non si è accesa perchè???
ho provato anche a metter un filo sul nero ed un altro sul giallo ma idem non si accende.... |
| cutex |
Inserito il - 24 ottobre 2007 : 12:34:20
Come Stefano sa' me lo hanno bocciato. Si fara' l'hanno prossimo.
Inventero' qualcosa lo stesso.
Saluti da cutex |
| Stefano (ut. cancellato) |
Inserito il - 24 ottobre 2007 : 12:03:08
ci vogliono più nebulizzatori per fare la nebbia nel bellissimo lago di CIGNANO
constatato di persona insieme ha Cutex due sabati orsono
a MONTEVETTOLINI in provincia firenze se nn sbaglio c è un bellissimo effetto nebbia sul lago da vedere di persona
|
| omarpreziuso |
Inserito il - 24 ottobre 2007 : 10:25:20
Per Cutex :
Hai provato l'effetto nebbia nel vostro presepio?
Fa un bell' effetto??
un salutone..
Omar Preziuso |
| cutex |
Inserito il - 24 ottobre 2007 : 08:28:18
Per 6vior:
Tutti i fili color NERO fanno capo alla stessa cosa cioe' la massa (o GND, negativo del +12V).
Saluti da cutex |
| 6vior |
Inserito il - 24 ottobre 2007 : 00:47:33
nella confezione ho trovato un foglio con dei disegni tipo quelli (connettori), ma non ho capito tanto, purtroppo per me queste cose sono arabo.
se prendo semplicemente un filo nero ed uno giallo dal connettore cerchiato in verde riesco ad avere i 12 volts a 16A (come scritto sulla confezione) tanto voluti???
Per cutex cosa significa che il nero è sempre GND
grazie salvatore
|
| Stefano (ut. cancellato) |
Inserito il - 23 ottobre 2007 : 18:32:37
giusto CUTEX |
