Di Giacomo Casano |
WIND & RAIN
UN CIRCUITO
CHE SIMULA IL RUMORE PRODOTTO DAL VENTO E DALLA
PIOGGIA |
| |
 |
|
|
 |
Premetto subito che questo progetto non è farina del
mio sacco.
Mettendo in ordine delle vecchie (ma proprio
vecchie) riviste di elettronica che leggevo da
piccolo in casa di mia madre, ho trovato una rivista
di 'Sperimentare' del 1975.
All'interno l' articolo che riguarda il circuito
proposto, facilmente realizzabile e che può tornare
utile per creare degli effetti speciali.
Io lo realizzai allora (avevo 17 anni) e, se mi
ricordo bene, l'effetto era molto buono.

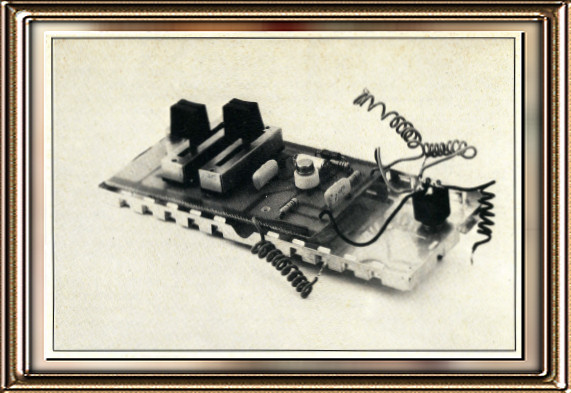

Si tratta di un simulatore del suono che viene
prodotto dalla pioggia e dal vento.
Il circuito è molto semplice, usa un vecchio
operazionale uA741, ancora reperibile, un qualsiasi
transistor NPN e una manciata di pochi altri
componenti.
Il funzionamento è molto semplice: viene sfruttato
il 'rumore bianco' generato dalla giunzione
base-emettitore del transistor.
Questo segnale viene filtrato attraverso la rete RC
di retroreazione e vengono amplificate solo le
frequenze desiderate.
L'uscita del circuito deve essere collegata ad un
amplificatore di bassa frequenza.
L'alimentazione deve essere duale: +9 e -9 rispetto
a massa.
Il funzionamento del circuito e tutte le
informazioni necessarie alla realizzazione è
chiaramente spiegato nell'articolo scaricabile dal
riquadro a lato.
|
|
|
|
 |
|
|
|
|
 |

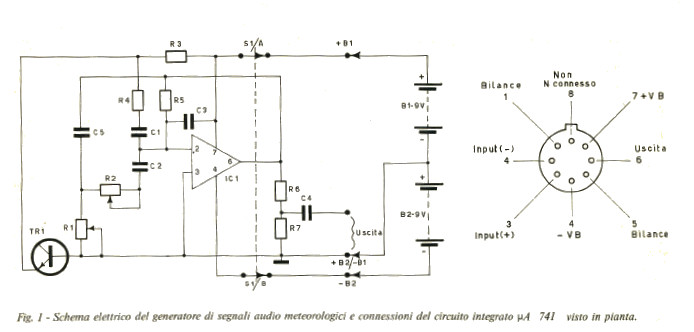

Fig. 1
Il
circuito proposto. |
| |
| |
 |

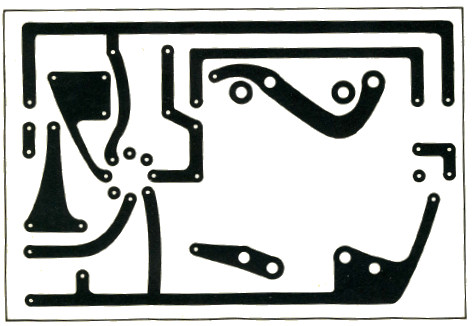

Fig. 2
Circuito stampato |
| |
| |
 |

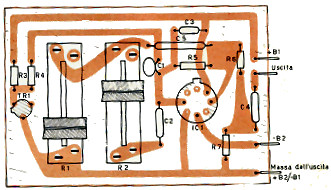

Fig. 3
Piano di montaggio |
| |
|
|
 |
| Gli
schemi e l'articolo completo estratto dalla rivista. |
 |
|
|
|
|
