 Inserito il - 12 settembre 2013 : 13:32:36
|

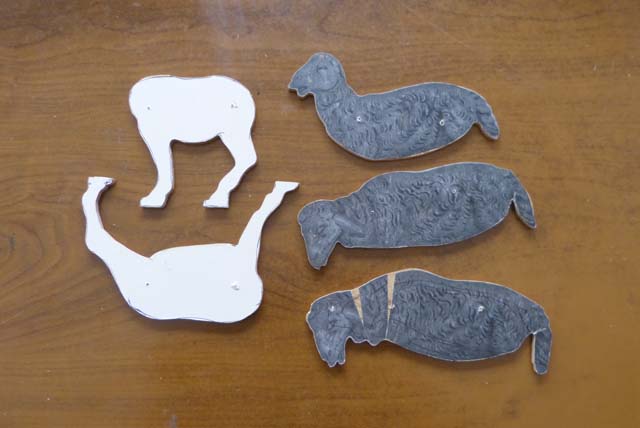

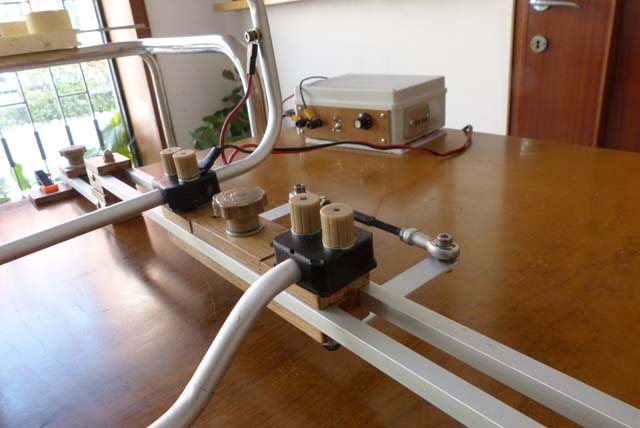

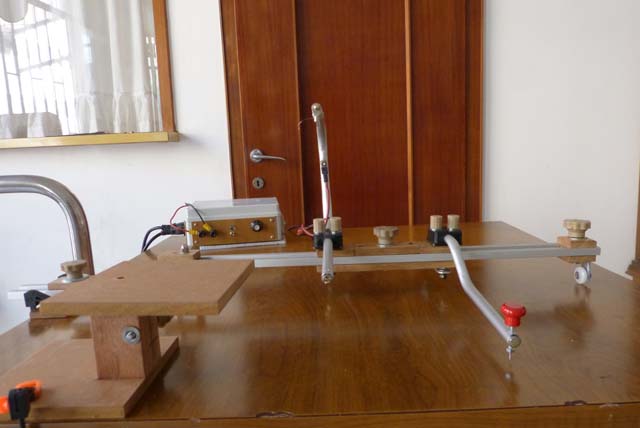

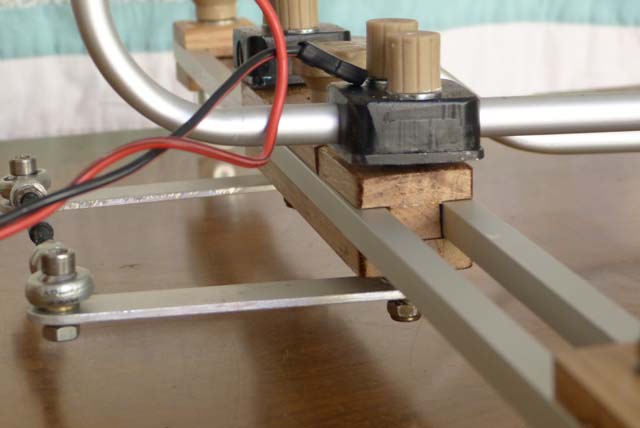

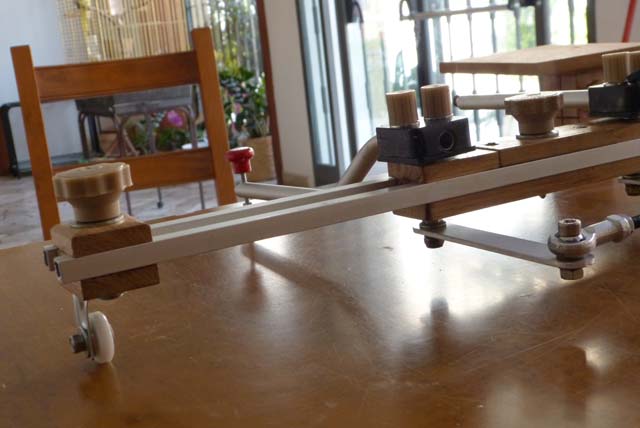

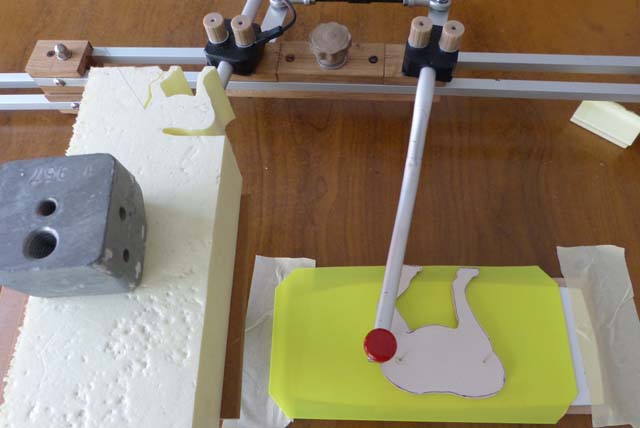

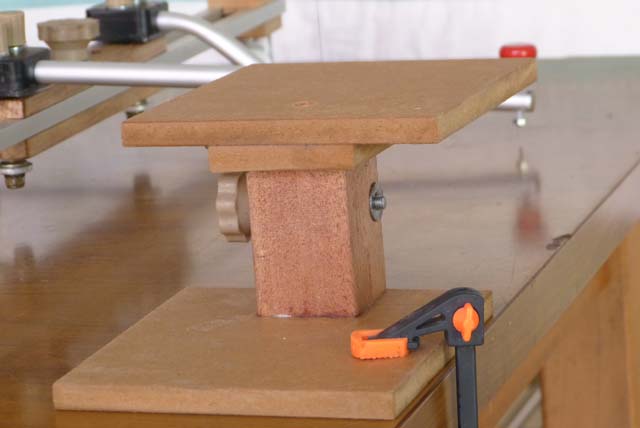

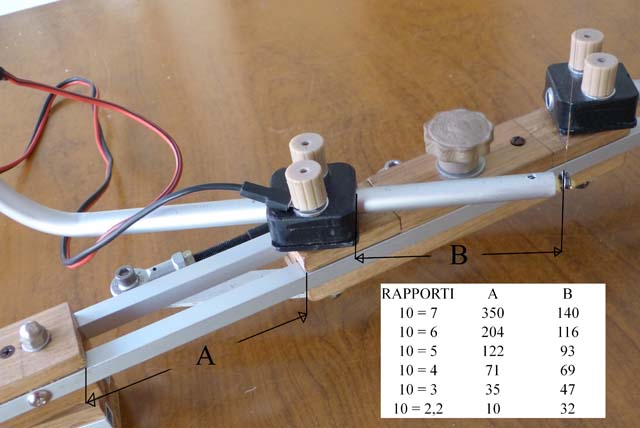

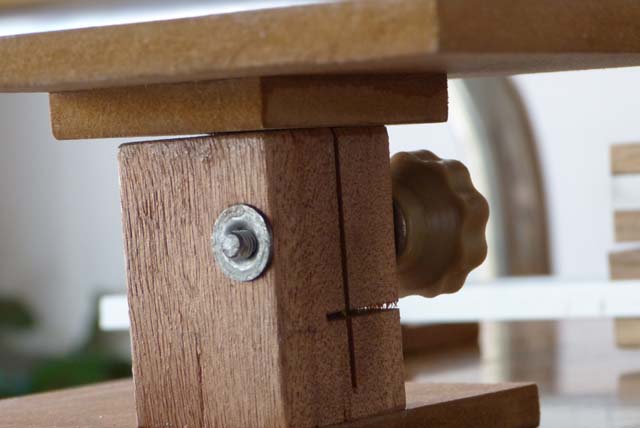

Ciao a tutti, nel forum case-presepi e opere idrauliche ho postato un pantografo per polistirene con alcune foto, tra cui alcune cose che si possono realizzare. Consapevole che per alcuni risulterà di difficile realizzo in quanto è stato realizzato in resina utilizzando stampi, ho pensato di realizzare un nuovo pantografo di più facile realizzo.Questo pantografo realizza le stesse cose del precedente. Le dimensioni dei particolari risultano avere questi rapporti, da 10 a 7 fino a 10 a 2,2 in base alla dima campione, per esempio se abbiamo una dima di qualsiasi forma con dimensioni di 20 x 20 cm possiamo ottenere dei pezzi di forma uguale alla dima con dimensioni che vanno da un massimo di 14 x 14 cm e un minimo di 4,4 x 4,4 cm. I tubi su cui sono montati i vari pezzi che mancano di disegno sono stati realizzati con tubo quadrato di alluminio da 1 cm.

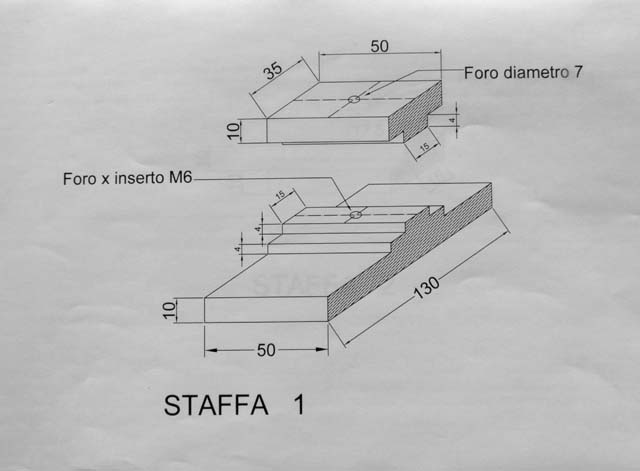

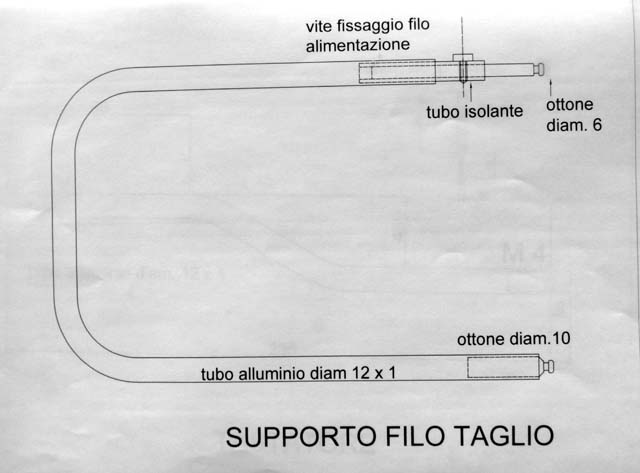

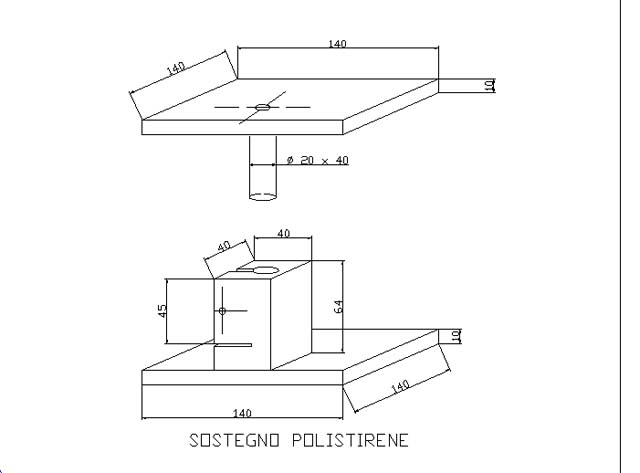

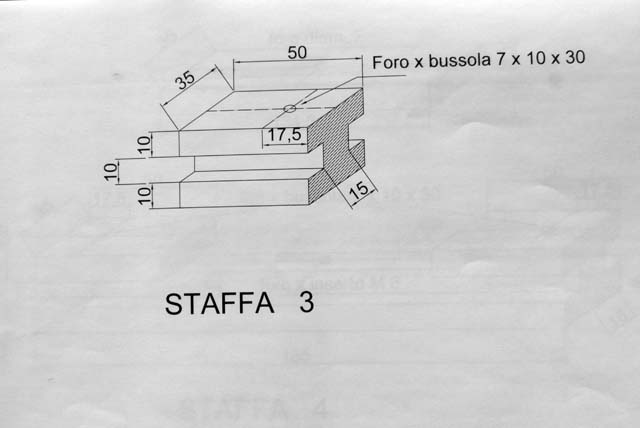

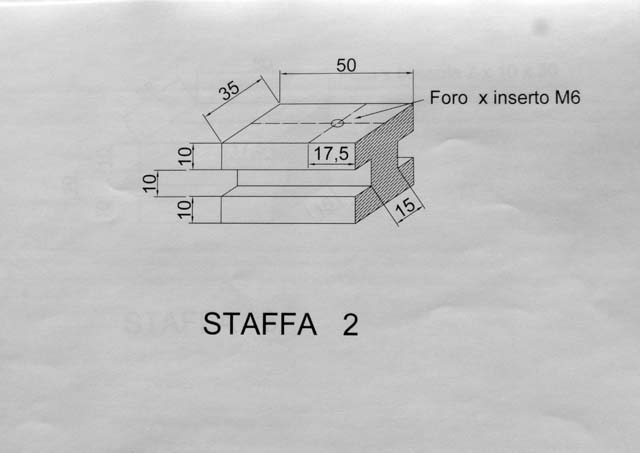

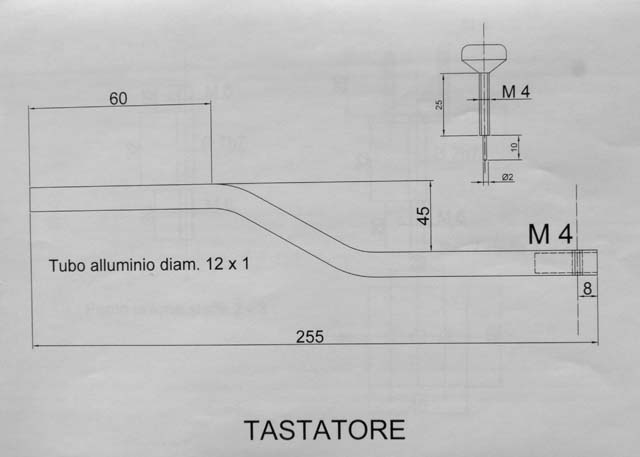

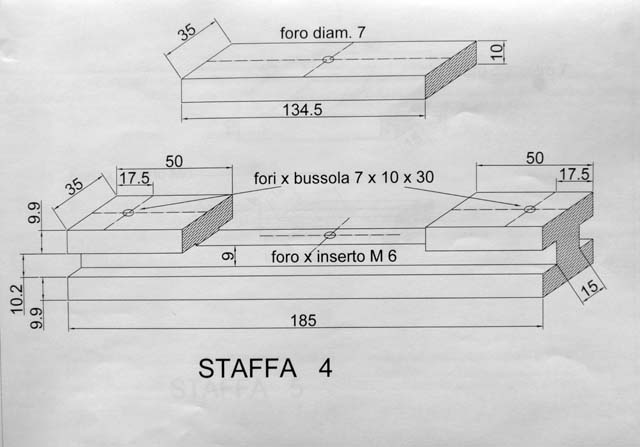

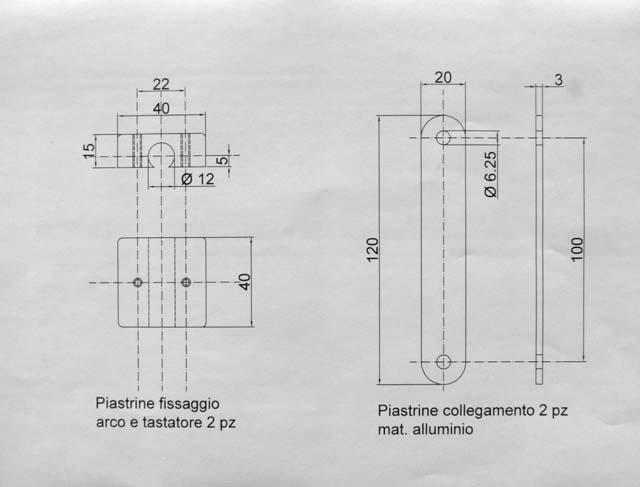

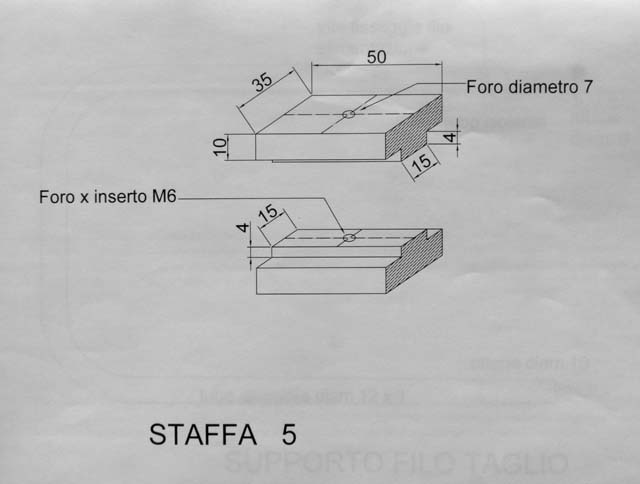

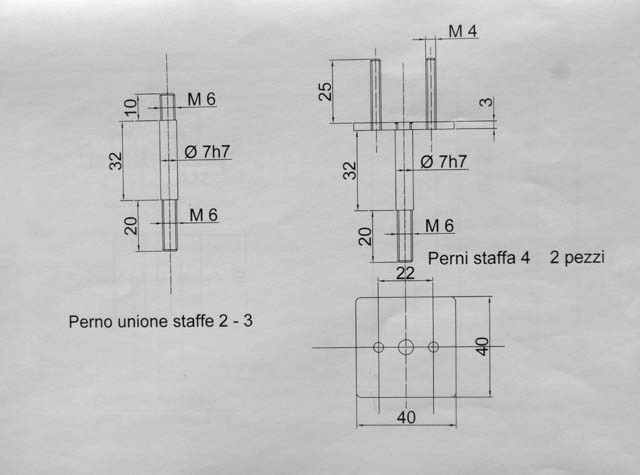

Spero di essere stato chiaro nei disegni, per chi avesse ulteriori problemi mi può contattare a8carlo@alice.it. Antonio
Immagine:
48,35 KB
Immagine:
59,24 KB
Immagine:
53,75 KB
Immagine:
43,38 KB
Immagine:
50,15 KB
Immagine:
48,58 KB
Immagine:
57,25 KB
Immagine:
50,2 KB
Immagine:
51,63 KB
Immagine:
38,4 KB
Immagine:
42,49 KB
Immagine:
44,78 KB
Immagine:
43,68 KB
Immagine:
39,99 KB
Immagine:
40,32 KB
Immagine:
52,85 KB
Immagine:
40,96 KB
Immagine:
48,02 KB
|
|
|
Luca_PC
Membro Master
Prov.: Piacenza
Città: Piacenza
973 Messaggi |
Inserito il - 13 settembre 2013 : 11:52:09
|
Immagine:
60,53 KB
Immagine:
40,76 KB |
Per ser un bon pessebrista, s’ha de ser excursionista! |
 |
|
|
Luca_PC
Membro Master
Prov.: Piacenza
Città: Piacenza
973 Messaggi |
Inserito il - 13 settembre 2013 : 11:54:46
|
Ho aggiunto le immagini qui, così da non creare confusione e da creare un unico post!
Grazie Carlo per aver semplificato il Pantografo!
Sei stato davvero chiaro nei disegni e nelle foto!  |
Per ser un bon pessebrista, s’ha de ser excursionista! |
|
|
|
a8carlo
Membro
Regione: Veneto
Prov.: Vicenza
Città: Castelgomberto
26 Messaggi |
Inserito il - 13 settembre 2013 : 20:08:44
|
| Ciao Luca ti ringrazio del lavoro che hai fatto, così va meglio.il mio nome é Antonio, potrei ora eliminare i due post che hai spostato che ne dici?? |
|
|
| |
