Salve! Sto realizzando una riproduzione del monte Calvario del mio paese (Ferrandina-MT) con tanto di chiesetta e croci.
Nel piano inferiore, alla base, ho messo insieme alcuni pezzi di poliuretano espanso per uno spessore complessivo di 30 cm circa. Ho scavato dentro questo...diciamo parallelepipedo...ed ho creato il Sepolcro. Questa realizzazione, doveve essere esposta in mostra a Marconia, in una mostra realizzata da un associazione locale, e che purtroppo non si è più tenuta per mancanza di opere. Propio per questo, ho rallentato nella realizzazione con l'idea di inserirci più particolari. Il mio problema è questo:
D'avanti al sepolcro devo inserire una ruota (sempre in poliuretano che siumuli la pietra) che deve aprirsi e chiudersi con continuità...
Il movimento è da sinistra (porta chiusa) verso destra (porta aperta).
Purtroppo il motoriduttore che mi trovo mi crea l'apertura per trascinamento della pietra (ad esempio, come il movimento del fornaio che inforna il pane)...A me serve, insieme al movimento sinistra-destra e viceversa continuo, anche il rotolamento verticale della porta (ruota)...
Chi può darmi un suggerimento? Se è necessario posso inserire alcune foto. Per cortesia, datemi una mano! Purtroppo dalle mie zone non ci sono negozi che vendono motorini vari per i movimenti, ed i motoriduttori sono stati comprati on-line...e se servono altri congegni, deevo ritornare sul web!...E dato che hanno un costo...vorrei prendere solo quello che potrebbe servirmi!
Ringrazio anticipatamente chi mi darà un suggerimento!
Saluti a tutti e buon proseguimento per i vostri lavori che vedo sul sito! Tutti fantastici! Salutoni!
(Luciano)
|
Lucio76 |
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3770 Messaggi |
Inserito il - 04 maggio 2011 : 20:35:40
|
Non ho ben capito, ma a te serve che la pietra oltre a spostarsi rotoli?

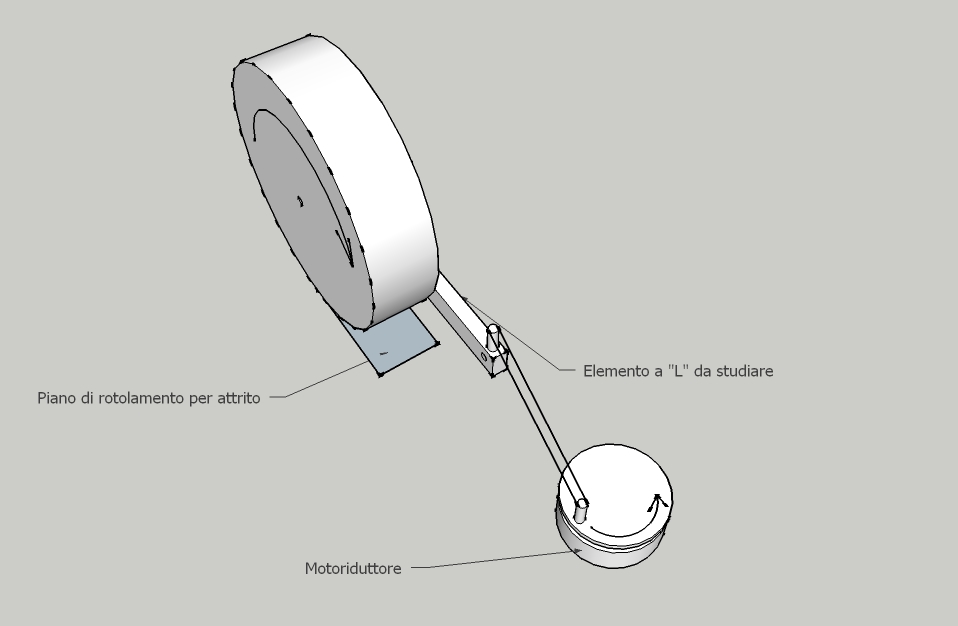

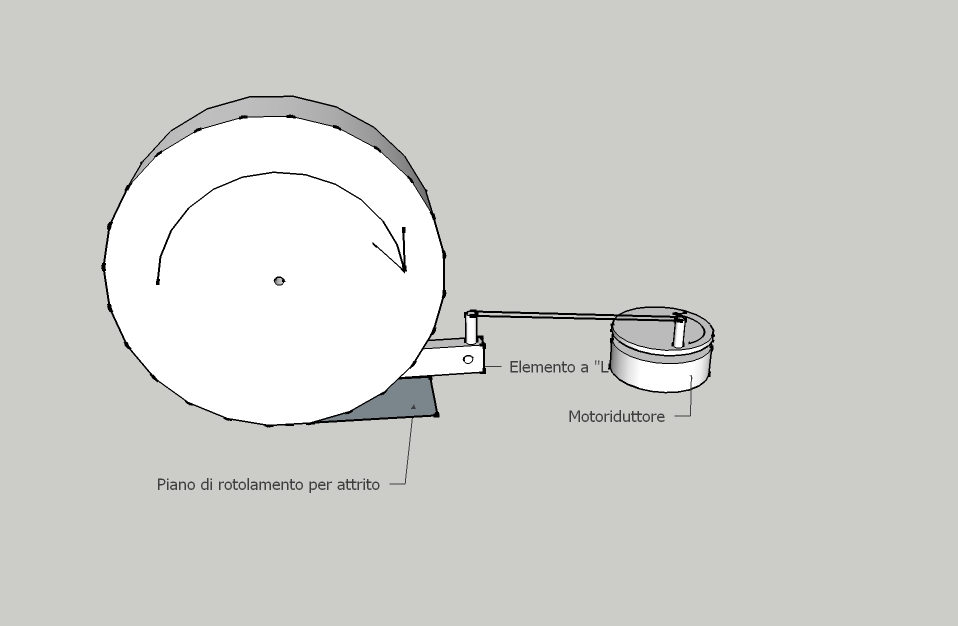

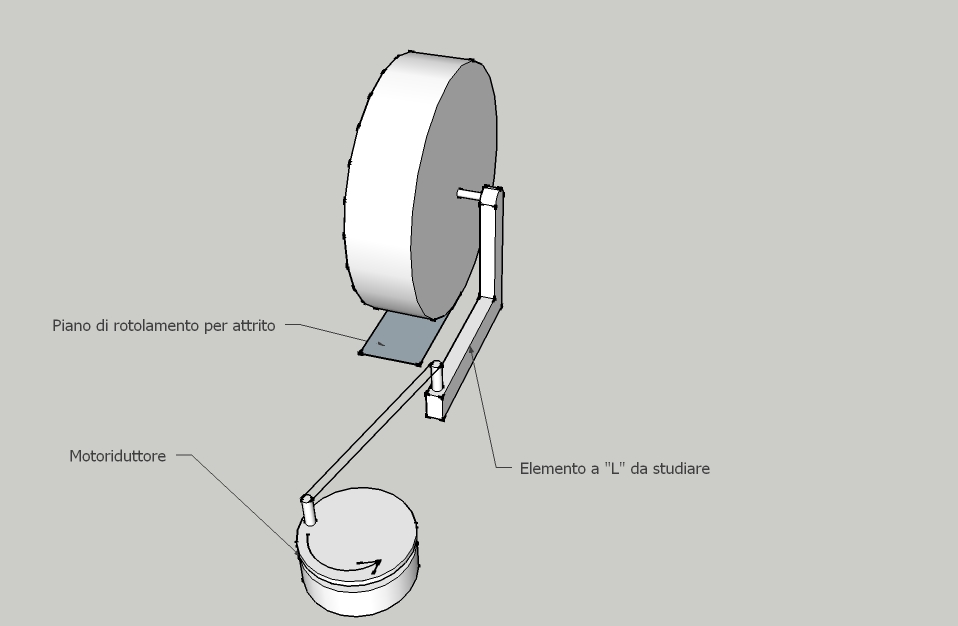

Un aggeggio del genere?
Immagine:
61,48 KB
Immagine:
67,45 KB
Immagine:
65,41 KB
|
Mecc74
|
Modificato da - mecc74 in data 04 maggio 2011 20:59:16 |
 |
|
|
lucio76
Nuovo Arrivato
Prov.: Matera
Città: Ferrandina
9 Messaggi |
Inserito il - 05 maggio 2011 : 01:10:32
|
Salve mecc74! E grazie per l'interessamento!
Il concetto è quello giusto...
Il problema è che il motoriduttore deve trovarsi necessariamente in posizione verticale e nascosto dietro la parete, con il perno rotante che fuoriesce all'esterno. Domani inserisco alcune foto...in modo da essere più chiaro!
Ancora grazie! A domani!
Saluti!
(Luciano) |
Lucio76 |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3770 Messaggi |
Inserito il - 05 maggio 2011 : 15:10:55
|

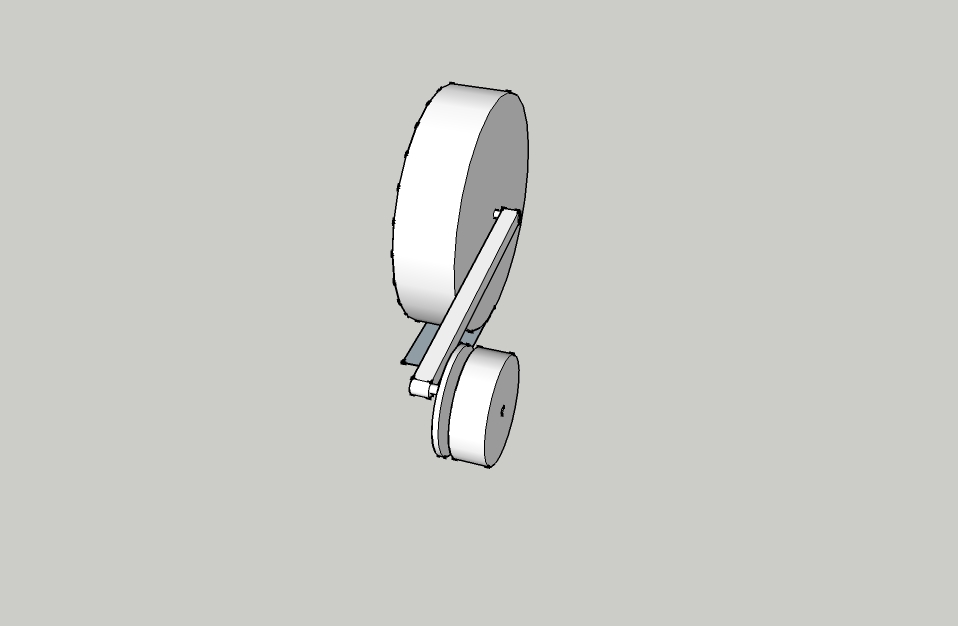

Il motore può stare ovunque senza problemi, se lo vuoi vertivale basta modificare un po' la trasmissione del moto
Immagine:
38,03 KB
Non so però se un apri e chiudi continuo sia così bello come movimento |
Mecc74
|
Modificato da - mecc74 in data 05 maggio 2011 16:04:53 |
|
|
|
lucio76
Nuovo Arrivato
Prov.: Matera
Città: Ferrandina
9 Messaggi |
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3770 Messaggi |
Inserito il - 06 maggio 2011 : 15:15:36
|
| Per me ci può stare (un taglio orizzontale preciso a far da guida) anche se la seconda aprtura sulla dx rischia di far vedere il motore. |
Mecc74
|
|
|
|
Luca_PC
Membro Master
Prov.: Piacenza
Città: Piacenza
973 Messaggi |
Inserito il - 06 maggio 2011 : 15:47:48
|
mecc e se il motorino (sempre che ci sia spazio)
lo mette sotto il piano del presepio o sopra, a metà tra i 2 buchi, si dovrebbe risolvere il problema per nascondere il motorino!
...forse però si complica un po' il movimento! |
Per ser un bon pessebrista, s’ha de ser excursionista! |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3770 Messaggi |
Inserito il - 06 maggio 2011 : 17:06:42
|
Qui ho inserito le prime idee che mi sono venute di botto leggendo la discussione.....bisognerebbe valutare bene la situazione o meglio studiare con calma il movimento verificare che non si inceppi e poi rivestirlo.
Luciano la struttura è smontabile o hai già fissato tutto? |
Mecc74
|
|
|
|
lucio76
Nuovo Arrivato
Prov.: Matera
Città: Ferrandina
9 Messaggi |
Inserito il - 07 maggio 2011 : 00:53:28
|
Ciao mecc74, Ciao Luca_PC! Ancora grazie per l'interessamento!
Nessuna delle due aperture permette la visibilità del motoriduttore...almeno vedendolo dall'esterno! E' necessario, però, che il motoriduttore sia in posizione verticale con il perno ruotante che fuoriesce tramite un foro verso l'esterno. In posizione orizzontale, un po si vedrebbe!
La struttura è amovibile perchè oltre al motoriduttore devo inserirci delle torcette in legno realizzate da me con le lampadine.
Ho ancora il lato a sinistra (la stanza dove va il motoriduttore) aperto, propio per poterci mettere comodamente le mani.
Sto realizzando un modellino in legno per evitare di andare a sperimentare sulla struttura definitiva. Nel movimento che porta la ruota da destra a sinistra e viceversa (apertura e chiusura) resta uno spazio, tra la ruota e la parete in mattoni che è sempre coperta. E' li che voglio vare uscire il perno del motoriduttore.
Spero di non aver scritto cose complicate!
Salutoni!
(Luciano) |
Lucio76 |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3770 Messaggi |
Inserito il - 07 maggio 2011 : 12:28:36
|
Tranquillo, vediamo che si può fare.

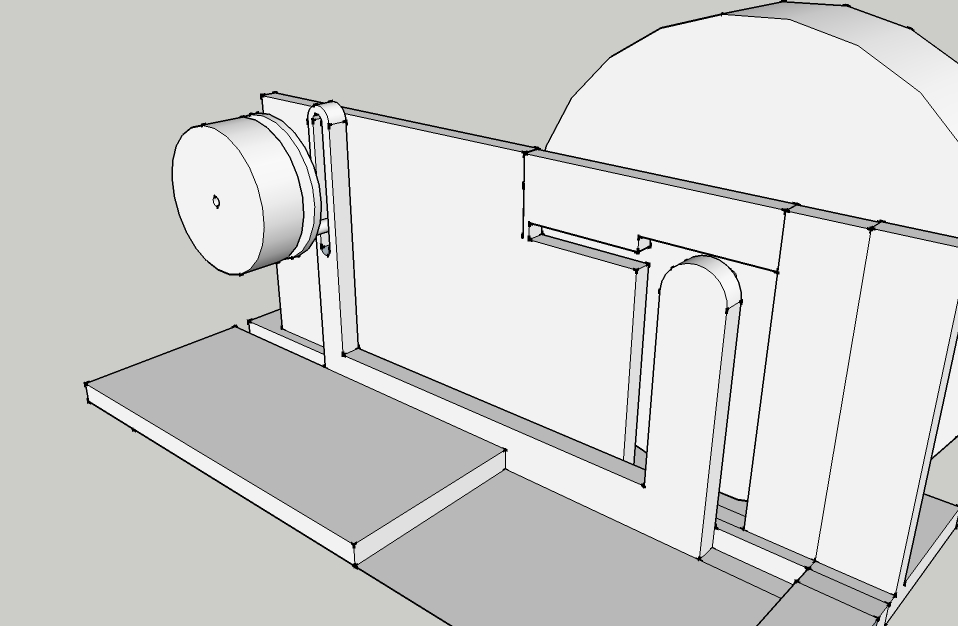

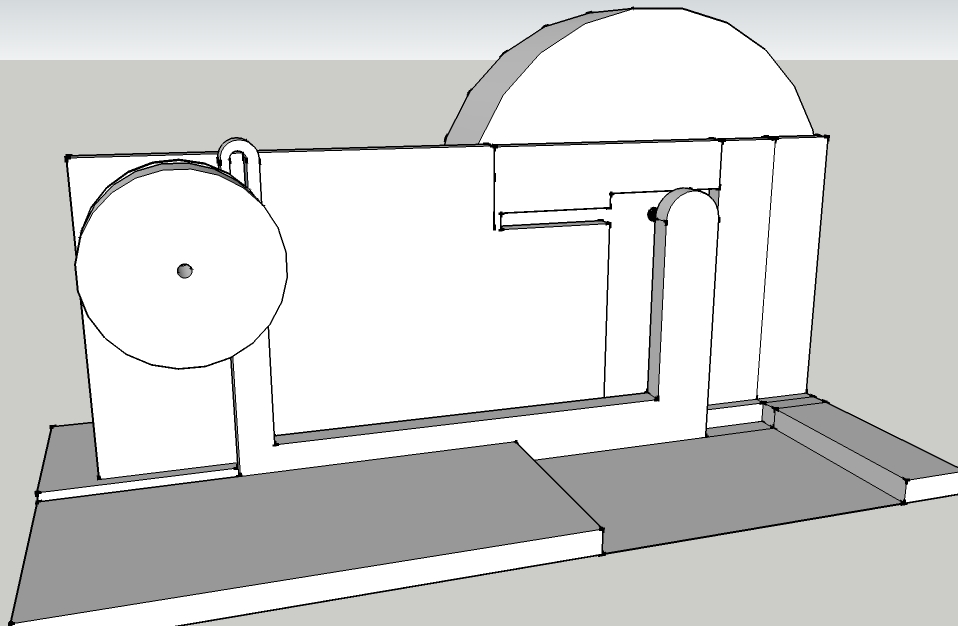

Purtroppo con la versione 8 di sketchup ho dei problemi che non avevo con laversione 7.cmq di botto mi viene questa soluzione:
Immagine:
140,8 KB
Immagine:
121,68 KB
il motore può stare anche sull'altro lato, purtroppo non posso verificare se il tutto funziona.
Tempo permettendo siamo qua.
se altri hanno altre soluzioni sono bene accette  |
Mecc74
|
|
|
|
lucio76
Nuovo Arrivato
Prov.: Matera
Città: Ferrandina
9 Messaggi |
Inserito il - 07 maggio 2011 : 17:16:27
|
OK! Grazie mecc74! Provo con il modellino-replica...
Appena fatto comunico il rusultato ottenuto.
Salutoni e buon fine settimana!
(Luciano) |
