Andrea19
Nuovo Arrivato
Prov.: Messina
Città: Messina
10 Messaggi |
 Inserito il - 28 ottobre 2010 : 09:14:20
|

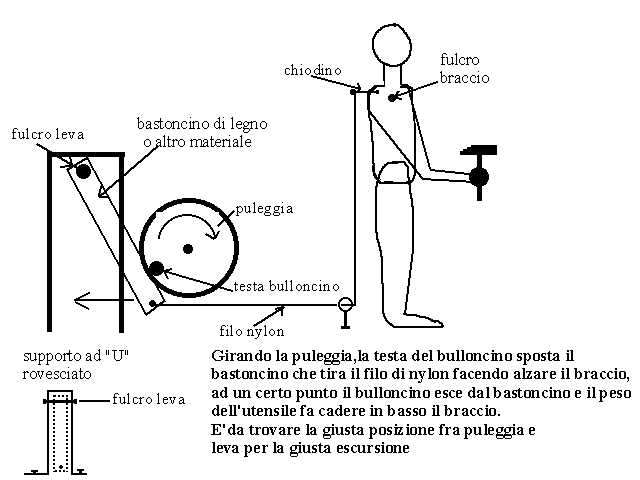

Ciao quest'anno vorrei riuscire nella realizzazione di qualche pastore che effettui dei movimenti, grazie alle discussioni su questo sito sono riuscito a capire qualche movimento in particolare in questa immagine postata in una discussione
Immagine:
41,08 KB
Il problema è che non sono riuscito a capire quando taglio la spalla del personaggio, successivamente devo forare all'interno del pastore in orizzontale, inserire un piccolo cilindro e dopo come faccio a collegare la spalla?
Grazie anticipatamente ciao
|
|
|
carlo1986
Membro Master
Prov.: Mantova
Città: Casalromano
499 Messaggi |
Inserito il - 28 ottobre 2010 : 11:45:08
|
si, ma, secondo me, in questo modo quello che tu chiami "bastoncino" dovrebbe essere legato ad una molla molto mordida per farlo tornare in posizione ad ogni ciclo...
un idea: hai provato a tenere in considerazione l'Hp di legare il filo di nylon direttamente al bulloncino della puleggia??? provaci!...semplificheresti il tutto!...
poi non ascoltare troppo i miei consigli...sono l'ultimo arrivato qui nel forum!...i movimenti che faccio io sono molto semplici...c'è gente qui che studia mesi su un solo movimento...sono dei fenomeni...vedrai che ti aiuteranno! |
Carlo
https://www.facebook.com/pages/Alley/106768782723294#!/presepiocasalromano |
 |
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3772 Messaggi |
Inserito il - 28 ottobre 2010 : 12:05:21
|
Io penso, che per prima cosa devi forare la spalla col braccio montato, successivamente tagli il braccio, in questo modo non perdi l'allineamento dei due pezzi,spiana le due superfici con qualche colpo di lima poi....l'ideale secondo me sarebbe inserire una vite, ma se la statua e troppo piccola ci sono grosse difficoltà a reperirla.
Quindi utilizza un chiodo come perno di spalla,il fissaggio con vinavil all'interno della statua dovrebbe essere sufficiente. Cerca di lasciare un po' di spazio tra braccio e statua, se il braccio ha difficoltà a ritornare in posizione iniziale ripassa il foro del braccio con la stessa punta oppure allargalo di 0,25mm ( es hai forato con una punta da 2mm, ripassa il foro con una punta da 2,25) |
Mecc74
|
|
|
|
Andrea19
Nuovo Arrivato
Prov.: Messina
Città: Messina
10 Messaggi |
Inserito il - 28 ottobre 2010 : 12:35:33
|
mecc74 grazie non ci avevo pensato, semplificherei il tutto.
Grazie carlo1986 per l'idea di forare la spalla quando è ancora allineata con il busto, quindi se ho ben capito devo inserire il chiodo nel busto con della colla, successivamente la testa del chiodo funziona da perno per la spalla, che può essere inserita all'interno ovviamente lasciando 1 millimetro in più rispetto alla testa del chiodo cosi da farlo girare, intanto ho fatto l'ordine del motoriduttore 10 giri e puleggia
Grazie ciao |
|
|
|
mcfive
Membro Master
Regione: Piemonte
Prov.: Torino
700 Messaggi |
Inserito il - 28 ottobre 2010 : 16:43:55
|
Per il ritorno non è necessaria la molla, è il peso del martello in mano al personaggio che fa da contrappeso tenendo nel contempo in tensione il filo.
Buon lavoro.
Mc Five |
|
|
|
carlo1986
Membro Master
Prov.: Mantova
Città: Casalromano
499 Messaggi |
Inserito il - 28 ottobre 2010 : 16:46:59
|
sono d'accordo...basta però che il peso del martello sia sufficiente per fare ciò(far cadere il braccio) !!...
se è tutta plastica la vedo dura...si deve comunque provare!!...concordi mcfive??
Citazione:
Messaggio inserito da mcfive
Per il ritorno non è necessaria la molla, è il peso del martello in mano al personaggio che fa da contrappeso tenendo nel contempo in tensione il filo.
Buon lavoro.
Mc Five
|
Carlo
https://www.facebook.com/pages/Alley/106768782723294#!/presepiocasalromano |
|
|
|
mcfive
Membro Master
Regione: Piemonte
Prov.: Torino
700 Messaggi |
Inserito il - 28 ottobre 2010 : 18:21:59
|
Scusa, ma io sono abituato a costruirni tutto da zero, davo per scontato che il martello fosse in piombo come li faccio io.
In ogni caso è da provare.
Ii ogni caso opterei per due cose,
- il bastoncino deve avere una molla che lo fa sempre ritornare in aderenza alla puleggia;
-la puleggia non la farei tonda ma come una camma (ovoidale) in maniera da far salire lentamente il martello e in caduta per peso proprio
|
Modificato da - mcfive in data 28 ottobre 2010 18:28:09 |
|
|
|
carlo1986
Membro Master
Prov.: Mantova
Città: Casalromano
499 Messaggi |
|
|
mcfive
Membro Master
Regione: Piemonte
Prov.: Torino
700 Messaggi |
Inserito il - 28 ottobre 2010 : 18:34:20
|
Yes, convengo con l'osservazione.
Certo che l'effetto finale è un pò monotono, tac tac tac tac (magari piegare anche un pò il busto non guasterebbe), basterebbe aggiungere una altra puleggia sull'alberino del motore e sfalsarne il movimento |
Modificato da - mcfive in data 28 ottobre 2010 18:35:27 |
|
|
|
Andrea19
Nuovo Arrivato
Prov.: Messina
Città: Messina
10 Messaggi |
Inserito il - 29 ottobre 2010 : 16:19:09
|
Ciao
Citazione:
Scusa, ma io sono abituato a costruirni tutto da zero, davo per scontato che il martello fosse in piombo come li faccio io.
In ogni caso è da provare.
Ii ogni caso opterei per due cose,
- il bastoncino deve avere una molla che lo fa sempre ritornare in aderenza alla puleggia;
-la puleggia non la farei tonda ma come una camma (ovoidale) in maniera da far salire lentamente il martello e in caduta per peso proprio
Purtroppo il martello è in plastica devo fare la prova altrimenti dovrei sostituirlo con un materiale più pesante, per la molla dove andrebbe agganciata, invece per la puleggia cosa intendi per camma(ovoidale).
Citazione:
ah...ok!!!...
comunque altra cosa da dire è che secondo me l'immagine che ha postato il nostro amico mostra il frame della trazione del filo e quindi del braccio quindi l'arto dovrebbe essere alzato...ma penso che sia stata solo una distrazione!!
Per l'immagine è stata copiata da una discussione presente su questo forum, da qui ho capito come funzionava il movimento,
Citazione:
Yes, convengo con l'osservazione.
Certo che l'effetto finale è un pò monotono, tac tac tac tac (magari piegare anche un pò il busto non guasterebbe), basterebbe aggiungere una altra puleggia sull'alberino del motore e sfalsarne il movimento
Per l'effetto finale ho preferito incominciare con qualcosa di molto semplice in quanto è il primo movimento che faccio.
Tra qualche giorno arriva l'ordine, e naturalmente nuovi aggiornamenti, grazie dei consigli
Grazie Ciao |
Modificato da - Andrea19 in data 29 ottobre 2010 16:31:52 |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3772 Messaggi |
Inserito il - 29 ottobre 2010 : 19:23:19
|
| Prova ad usare i piombini da pesca (quelli tondi con lo spacco) per appesantire il braccio e/o il martello. |
Mecc74
|
|
|
|
Andrea19
Nuovo Arrivato
Prov.: Messina
Città: Messina
10 Messaggi |
Inserito il - 30 ottobre 2010 : 13:54:40
|
Citazione:
Prova ad usare i piombini da pesca (quelli tondi con lo spacco) per appesantire il braccio e/o il martello.
Grazie dell'idea mecc74 ho già provveduto questa mattina all'acquisto dei piombini, ne ho presi due tipi quelli da 1,40gr. e quelli da 10 gr. e mentre che c'ero ho preso anche la lenza.
Grazie ciao |
|
|
|
mcfive
Membro Master
Regione: Piemonte
Prov.: Torino
700 Messaggi |
Inserito il - 30 ottobre 2010 : 21:59:56
|
........ invece per la puleggia cosa intendi per camma(ovoidale).
[quote]ah...ok!!!...
Se la puleggia a una forma ovoidale, nel punto in cui è più larga spinge il bastoncino lentamente e in maniera continua fino a raggiungere il massimo del tiro, poi restringendosi rapidamente il bastoncino non è più frenato e il martello cade |
|
|
|
Andrea19
Nuovo Arrivato
Prov.: Messina
Città: Messina
10 Messaggi |
Inserito il - 05 novembre 2010 : 12:14:49
|
Ciao scusate il ritardo, ma il pacco contenente il motoriduttore da 10 giri e la puleggia non è ancora arrivato forse lunedi, intanto ho acquistato il polistirolo e tutto il necessario per costruire la mia prima casa, ho anche sistemato il posto dove verrà fatto il presepe cosi da avere qualche idea prima della realizzazione.
Grazie Ciao |
|
|
|
Andrea19
Nuovo Arrivato
Prov.: Messina
Città: Messina
10 Messaggi |
Inserito il - 08 novembre 2010 : 21:04:01
|

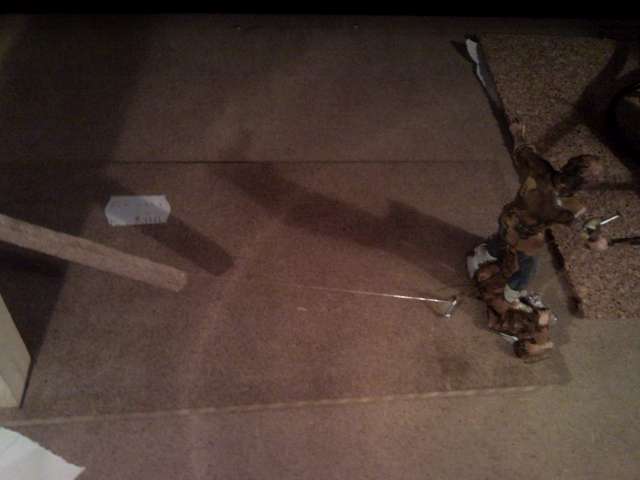

Ciao finalmente oggi il pacco è arrivato, e dopo 5 ore di lavoro sono arrivato a questo risultato, scusate la qualità delle foto, ma sono fatte con il telefono e anche di sera:
Immagine:
16,16 KB
Immagine:
20,12 KB
Immagine:
21,42 KB

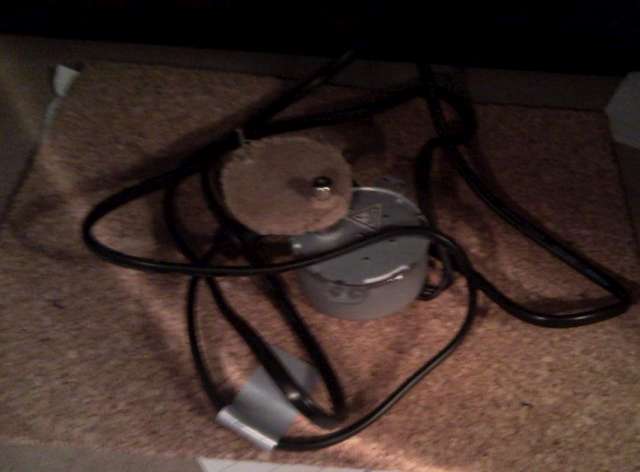

Ecco il motoriduttore
Immagine:
23,37 KB
Domani spero di riuscire a trovare qualche idea per collegare il motoriduttore in linea con il bastoncino.
Grazie anticipatamente ciao |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3772 Messaggi |
Inserito il - 09 novembre 2010 : 09:44:29
|
| il braccio dx mi pare troppo staccato, l'eccentrico (ultima foto)costruito così non so quanto potrà durare, potrebbe cominciare a slittare sull'alberino del motore. |
Mecc74
|
|
|
|
Andrea19
Nuovo Arrivato
Prov.: Messina
Città: Messina
10 Messaggi |
Inserito il - 09 novembre 2010 : 22:31:43
|
Ciao ecco il video del pastore finito
http://www.youtube.com/watch?v=-nhYHYcDJBs
Citazione:
il braccio dx mi pare troppo staccato, l'eccentrico (ultima foto)costruito così non so quanto potrà durare, potrebbe cominciare a slittare sull'alberino del motore.
Ciao per il braccio ho invertito incollando la testa del chiodo alla spalla, per la ruota nell'ultima foto ho già provato e non slitta in quanto il diametro del foro è preciso con quello del motoriduttore.
Domani posterò nuove foto. Grazie anticipatamente ciao.
|
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3772 Messaggi |
Inserito il - 10 novembre 2010 : 10:29:49
|
MMMMMM quel piombo così.....mah..bisognerà trovare una soluzione.
L'alzata del braccio mi pare eccessiva.
per la puleggia....se lo sforzo non è eccessivo potrebbe anche reggere
sarebbe meglio usare una puleggia bloccata sull'albero con una vite. |
Mecc74
|
|
|
|
Andrea19
Nuovo Arrivato
Prov.: Messina
Città: Messina
10 Messaggi |
Inserito il - 10 novembre 2010 : 18:42:02
|
Citazione:
MMMMMM quel piombo così.....mah..bisognerà trovare una soluzione.
L'alzata del braccio mi pare eccessiva.
per la puleggia....se lo sforzo non è eccessivo potrebbe anche reggere
sarebbe meglio usare una puleggia bloccata sull'albero con una vite.
Ciao per il piombo diciamo che verrà mimetizzato ovvero ho intenzione di costruire un banchetto con sopra un tronco lavorato, per l'alzata ho fatto in modo che, siccome è un boscaiolo con in mano un'ascia assomigli il più possibile alla realtà cioè sembra che alzando un pò in più il braccio metta più forza per colpire il tronco. Grazie anticipatamente ciao |
|
|
|
france007
Membro Medio
Prov.: Imperia
Città: dolceacqua
53 Messaggi |
Inserito il - 11 novembre 2010 : 14:42:13
|
buono per iniziare
 |
francescoR. w il presepe |
|
|
|
mcfive
Membro Master
Regione: Piemonte
Prov.: Torino
700 Messaggi |
Inserito il - 12 novembre 2010 : 19:02:10
|
| Il motore lo lo puoi mettere incassato a pavimento, così facendo forse riesci a mimetizzare meglio tutto il movimento dell'eccentrico. |
|
|
| |
