 Inserito il - 02 ottobre 2010 : 19:33:20
|
|
ciao a tutti,sono nuovo del forum ,mi sono iscritto perche mi sembra che ci sia qualche "manico" che mi puo' aiutare.vi spiego il problema:io avrei bisogno di un circuito che alla pressione di un pulsante si ecciti un rele' e si disecciti quando tolgo il dito, per poi eccitare un secondo rele' alla successiva pressione e cosi' via per 6 rele' ,in pratica una serie di rele' sequenziali che non rimangano eccitati in parole povere,devo premere i pulsanti di una radio a distanza. che dite mi date un aiuto?
|
|
|
xdanny81
Membro Senior
197 Messaggi |
Inserito il - 02 ottobre 2010 : 19:56:53
|
ciao x favore riesci a spiegarti un pochino meglio?
grazie
|
 |
|
|
robertotrt
Nuovo Arrivato
13 Messaggi |
Inserito il - 02 ottobre 2010 : 22:07:07
|
| ok ci provo,tramite un pulsante e' come se dovessi accendere 6 lampade una alla volta, pero' quando accendo la seconda la prima deve essere spenta |
|
|
|
Pierchi
Membro Master
Prov.: Brescia
493 Messaggi |
Inserito il - 02 ottobre 2010 : 23:16:22
|
ciao, non è complesso fare quello che vuoi...
con un cd4017 riesci a fare accendere in sequenza 10 carichi (con 2 cd 4017 20 carichi e così via all'infinito)...
vediamo se trovo uno schema già fatto.. (io non sono buono a disegnarlo) |
|
|
|
Pierchi
Membro Master
Prov.: Brescia
493 Messaggi |
Inserito il - 02 ottobre 2010 : 23:30:01
|

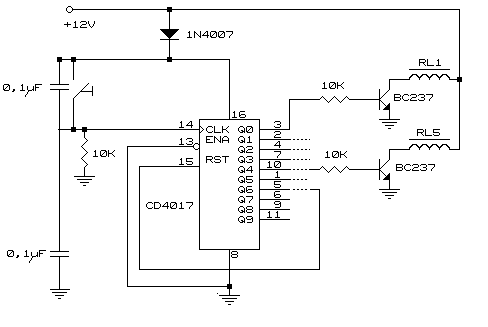

ne ho modificato uno che ho trovato online.... a me pare andare!
Immagine:
5,09 KB
Controllate che funzioni, magari ho sparato fesserie! |
|
|
|
robertotrt
Nuovo Arrivato
13 Messaggi |
Inserito il - 03 ottobre 2010 : 10:45:01
|
| grazie ci provo,l'unico problema e' che tu hai disegnato i pin non come sono sull'integrato e quindi non so come collegarlo |
|
|
|
Preseparo
Membro Senior
Prov.: Chieti
Città: Chieti
188 Messaggi |
Inserito il - 03 ottobre 2010 : 10:57:14
|
Ciao Roberto, per i pin basta che segui i numeri corrispondenti che ci sono sul disegno vicino l'integrato, è semplice
se hai dubbi chiedi pure
ciao! |
Marco
...è la passione che ti porta a migliorare...
http://www.youtube.com/watch?v=pioMrknLC5I |
Modificato da - Preseparo in data 03 ottobre 2010 10:58:00 |
|
|
|
robertotrt
Nuovo Arrivato
13 Messaggi |
Inserito il - 03 ottobre 2010 : 11:15:31
|
| dunque, vuoi dire che ad esempio il 3 che e' collegato a RL1 lo collego al terzo piedino in alto a sx guardando il 4017 dall'alto? |
|
|
|
Pierchi
Membro Master
Prov.: Brescia
493 Messaggi |
Inserito il - 03 ottobre 2010 : 18:47:30
|
esatto
il numero 3 si trova al 3 terzo posto a sx |
|
|
|
Preseparo
Membro Senior
Prov.: Chieti
Città: Chieti
188 Messaggi |
Inserito il - 03 ottobre 2010 : 19:36:21
|
ATTENZIONE ROBERTO!!!! I piedini sono numerati partendo dal basso a sinistra!!!!quindi il pin 3 è in basso a sinistra e non in alto a sinistra!!!miraccomando non sbagliare!!!

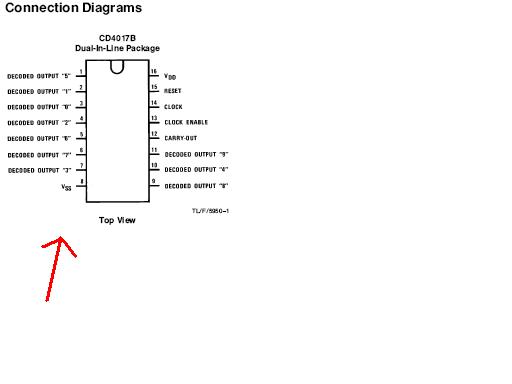

controlla qui il datasheet del CD4017
Immagine:
13,22 KB |
Marco
...è la passione che ti porta a migliorare...
http://www.youtube.com/watch?v=pioMrknLC5I |
|
|
|
robertotrt
Nuovo Arrivato
13 Messaggi |
Inserito il - 03 ottobre 2010 : 20:25:08
|
| scusa ma io vedo il numero 1 in alto a sx |
|
|
|
Preseparo
Membro Senior
Prov.: Chieti
Città: Chieti
188 Messaggi |
Inserito il - 03 ottobre 2010 : 20:30:47
|
ciao Roberto pardon hai ragione...se guardi cosi come è ora il disegno è in alto a sx ma se l'integrato lo metti orizzontale e lo guardi dall'alto l'uno è in basso a sx
pardon ho letto male io |
Marco
...è la passione che ti porta a migliorare...
http://www.youtube.com/watch?v=pioMrknLC5I |
|
|
|
robertotrt
Nuovo Arrivato
13 Messaggi |
Inserito il - 03 ottobre 2010 : 20:49:48
|
| scusa ma io vedo il numero 1 in alto a sx |
|
|
|
robertotrt
Nuovo Arrivato
13 Messaggi |
Inserito il - 03 ottobre 2010 : 20:53:52
|
| la seconda risposta mi e' scappata ,ne approfitto per chiedere se e' meglio un bc237 o bc337 |
|
|
|
cutex
Moderatore
Regione: Lombardia
Prov.: Brescia
Città: Gussago
779 Messaggi |
Inserito il - 04 ottobre 2010 : 12:07:06
|
Se trovi un BC337 è meglio, l'importante che le bobine non siano da più di 300mA.
Sull'alimentazione bisogna mettere una capacità da 1000uF 25V e un condensatore da 100nF tra i pin 16 e 8 altrimenti ogni volta che un relè commuta si corre il rischio di far avanzare lo stato per effetto del buco di tensione (se l'alimentatore è "tirato").
|
www.presepiodicignano.it
www.maringudelpresepio.it
Saluti da cutex
-:- moderatus hic forum est -:- |
|
|
|
robertotrt
Nuovo Arrivato
13 Messaggi |
Inserito il - 04 ottobre 2010 : 18:21:08
|
| grazie cutex |
|
|
|
robertotrt
Nuovo Arrivato
13 Messaggi |
Inserito il - 12 novembre 2010 : 18:32:15
|

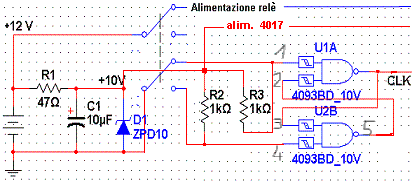

ragazzi, qualcuno sa come si collega il 4093 nello schema, con i pin del datasheet? tra l'altro i 4093 sono 2 o 1? grazie
Allegato:  datasheet a 4093.pdf
91,71 KB
Immagine:
11,21 KB |
|
|
|
robertotrt
Nuovo Arrivato
13 Messaggi |
Inserito il - 12 novembre 2010 : 18:33:35
|
| ah! dimenticavo,il circuito e' un antirimbalzo per il 4017 |
|
|
| |
Discussione |
|
aiuto per schema
