Piccolo manuale per l' installazione e l' uso del programma PROGPAR.
Questo software viene usato per programmare la scheda relè collegata alla porta parallela del PC.

L'utilizzo del programma è molto semplice e intuitivo.
Iniziamo con l'installazione:
Una volta in possesso del file zippato PROGPAR.ZIP, scompattiamolo in una directory temporanea, quindi eseguiamo il file SETUP.EXE.
Il programma verrà installato correttamente nel computer
Terminata l'installazione, il programma sarà pronto per l'utilizzo.

Una volta richiamato il programma tramite il menù programmi di Windows, verrà visualizzata una finestra simile alla seguente:
Ovviamente, le descrizioni (step e bit) inserite in questa finestra di esempio, non le troveremo, in quanto sono relative al file di test che ho utilizzato per effettuare le prove.

Per caricare e salvare i dati contenenti la sequenza di programmazione, usiamo il menu File posto in alto.

Nel caso il nostro PC sia fornito di più porte parallele, possiamo selezionare la nostra dal menu Porta LPT.
Un indirizzo non standard può essere inserito dal menu Opzioni.
(Versione del programma 3.1)


Iniziamo quindi con una breve descrizione dei comandi:
Selezione step:
Sono possibili 2048 steps per ogni programma. Per ognuno dobbiamo inserire:
Lo stato di ogni singolo bit (relè), l'intervallo che deve trascorrere prima di eseguire lo step seguente e  l'abilitazione.
Gli steps non abilitati non vengono eseguiti
Usando la freccia a sinistra scendiamo (decrementiamo) di uno step, con la destra invece saliamo (incrementiamo).  Lo spostamento veloce tra gli steps si ottiene mantenendo premuto il tasto.
Step editato:
Non ha bisogno di spiegazioni...
Totale steps:
Indica il numero totale degli steps inseriti nel programma.
Run:
Questo tasto è l' interruttore per eseguire la sequenza di programmazione caricata in memoria.
La leva in alto e il led verde indicano che programma è in attesa o in fase di editing.
La leva in basso e il led rosso indicano invece che il programma è in esecuzione.
Durante questa fase tutti gli altri comandi vengono disabilitati.

Bit uscita:
Lo stato (on-off) dei relè si imposta selezionando la checkbox corrispondente: Il segno di marcatura indica il relè attratto.
Visualizza output:
Se selezionato, durante lo svolgimento del programma lo stato dei relè viene evidenziato nella maschera Bit uscita.

Intervallo:
Intervallo, in millesimi di secondo, prima di passare allo step successivo.

Descrizione del bit N°:
E' anche possibile inserire una descrizione della funzione svolta da ogni relè.
Inserire la descrizione in questo campo. Per cambiare il bit (relè) basta cliccare con il mouse sopra il numero del bit o la checkbox corrispondente.
Step abilitato:
Se marcato lo step viene eseguito, altrimenti viene ignorato.

Loop continuo:
Selezionando questa opzione la sequenza viene eseguita continuamente, altrimenti viene eseguita una sola volta.

Durata totale:
Indica la durata di tutta la sequenza in millesimi di secondo. Il tempo degli step non abilitati non viene conteggiato.


Comandi Step:
Questi tasti servono per editare, inserire e modificare  i singoli step.
In particolare:

Aggiungi:
Aggiunge un nuovo step in coda alla sequenza.

Inserisci:
Inserisce un nuovo step nella posizione corrente spostando lo step attuale in basso.

Elimina:
Mi pare ovvio...

Copia:
Copia nel buffer tutti i parametri dello step editato.

Incolla:
Inserisce nella posizione corrente i parametri memorizzati con il tasto Copia.

Test:
Con questo comando la programmazione dei relè impostata nello step editato viene
inviata immediatamente alla scheda.


Visualizza:
Questi due tasti ci permettono di:
1) visualizzare o inserire nella finestra la descrizione di ogni step
2) visualizzare l'elenco completo degli step inseriti.

Status Bar:
La Status bar è la riga posta in basso al form.
Essa visualizza due diverse informazioni:

Durante la fase di preparazione delle sequenze di
programmazione viene visualizzato il nome del programma caricato.

Durante l'esecuzione della sequenza invece, viene mostrato in tempo reale lo step che è attualmente in esecuzione.

Altre caratteristiche:
Questo programma funziona bene con tutti i sistemi operativi, ('95, '98, Me, NT, 2000, XP).
Sono supportate sia la parallela LPT1 (indirizzo &H378) sia la parallela LPT2 (indirizzo &H278). Ovviamente, se la porta LPT2 non è installata, non viene riconosciuta.
Se alla porta LPT installata non corrisponde un indirizzo di base standard, questo indirizzo può essere inserito tramite il menu Opzioni.

E' possibile passare alcuni parametri anche dalla riga di comando.
Questa opportunità risulta utile in caso si voglia usare questo software in unione ad altri programmi o con dei files batch.
I parametri riconosciuti sono i seguenti:
f=nomefile Carica ed esegue il file specificato (nomefile).
w=numero Esegue la programmazione delle uscite data dal valore binario numero (0-255).
p=porta Porta LPT da usare. 1=LPT1, 2=LPT2.
H seguito da un numero indica il valore in esadecimale dell'indirizzo della porta LPT.

Esempio:
ProgPar    f=pippo Esegue il programma nel file pippo.
ProgPar    f=pippo p=2 Esegue il programma pippo con uscita su LPT2.
ProgPar    w=7 p=2  Esegue la programmazione delle uscite 1,2,3 su LPT2.
ProgPar    w=7 p=hdc00 Esegue la programmazione delle uscite 1,2,3 sulla
porta connessa all'indirizzo esadecimale DC00.


Scelta Opzioni nel menu File:
Questa modifica è stata aggiunta alla versione 3.
Selezionando Opzioni nel menu File viene visualizzata la finestra a lato:

E' possibile effettuare le seguenti scelte:
  • Scegliere quale file di dati fare caricare automaticamente alla partenza.
  • Far eseguire il programma automaticamente all'avvio di Windows.
  • Far partire il programma ridotto a icona.
  • Selezionare un differente indirizzo della
    porta LPT.

I nuovi PC non hanno più la porta parallela, sostituita ormai dalla porta USB.
Si trovano in commercio delle schede aggiuntive PCI oppure PCI Express che permettono di aggiungere al PC la porta LPT.
Non sempre però l'indirizzo base della porta aggiunta corrisponde all'indirizzo standard, quindi  è stato necessario implementata la possibilità di poter gestire e programmare  anche le porte LPT aggiunte con un indirizzo non convenzionale.

Trovare l'indirizzo della nuova periferica è semplice.
Agire come segue:

  1. Aprire il Pannello di Controllo.
  2. Selezionare Sistema.
  3. Cliccare su Gestione Periferiche.
  4. Selezionare Porte (COM e LPT).
  5. Selezionare la porta LPT aggiunta.
  6. Premere il tasto destro del mouse e cliccare su Proprietà
  7. Nella finestra delle Proprietà selezionare Risorse.

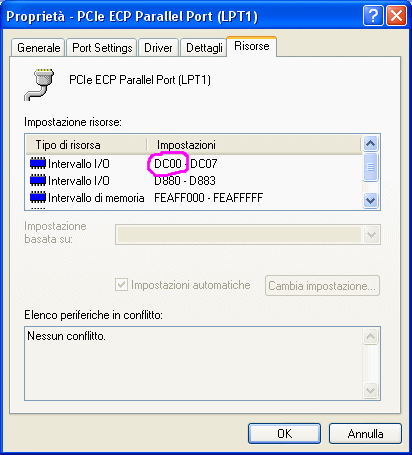

L'indirizzo da utilizzare è quello evidenziato in figura:







Manuale versione 3.1. Agg. 18/02/2009
