UN SEMPLICE ILLUMINATORE PER LE FIBRE OTTICHE

Questo progetto non è niente di particolarmente complicato.

Si tratta di un illuminatore per le fibre ottiche realizzato utilizzando del materiale facilmente reperibile nei negozi di materiale elettrico.

Pilotando dei led bianchi ad alta luminosità è possibile illuminare dei fasci in fibra ottica per simulare le stelle.

La corrente di alimentazione del led viene limitata tramite una resistenza da 220 ohm. Il led viene inserito nel lato interno di un passacavo PG7 e fissato con della colla a caldo.
I fasci di fibre vengono posizionate di fronte al diodo led dal lato esterno.

Un alimentatore esterno provvede ad alimentare sia il circuito elettronico, sia i diodi led tramite il regolatore di tensione realizzato con un LM317.
In questo modo possiamo regolare la luminosità dei diodi led.

Nelle foto potete vedere la realizzazione di un prototipo con all'interno il circuito del Controller Multiuso.

E' possibile utilizzare il contenitore anche per il circuito del Flicker utilizzato nella configurazione Stelle.
I progetti dei circuiti sono reperibili nella sezione Tecniche di Costruzione.

Links correlati:


          Controller per Stelle, Fuochi e relè

Flicker



Fig.8:

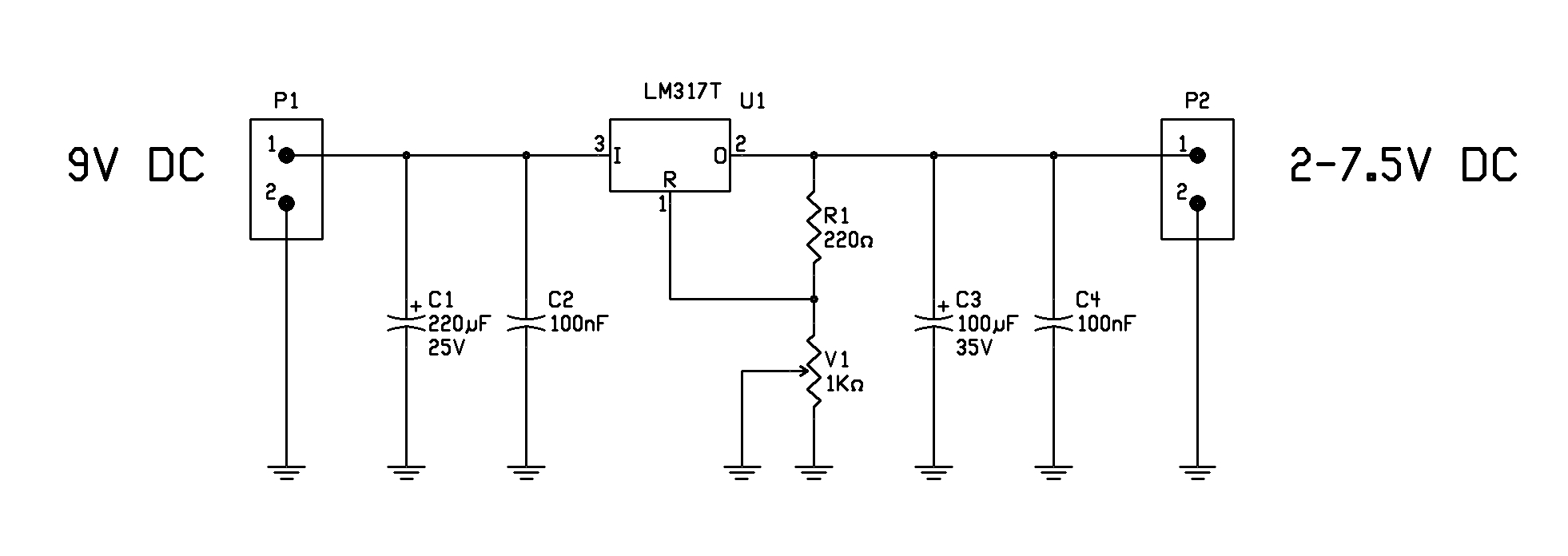

Schema del reg.  di tensione.
Fig.7:

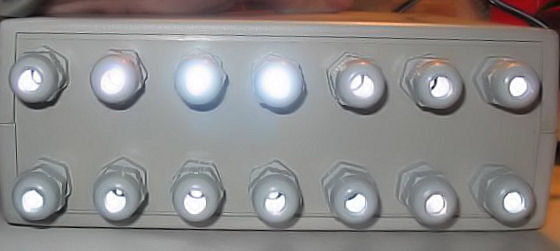

Le uscite con i led accesi.
Fig.1:

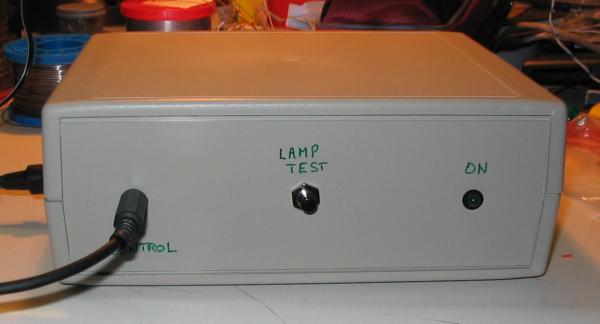

Il contenitore visto di fronte
Fig.2:

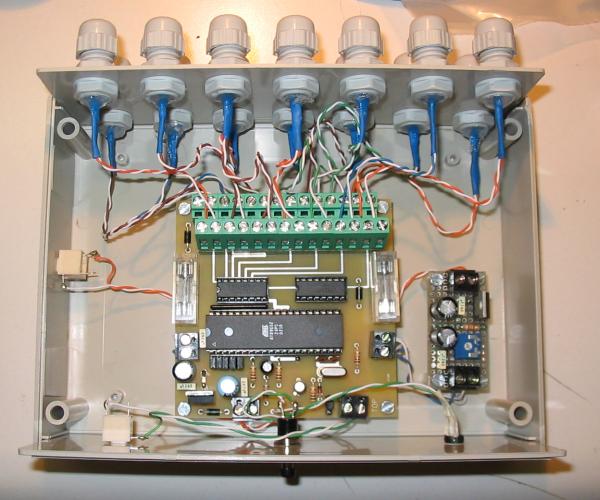

Il circuito montato. A destra il regolatore di tensione.
Fig.3:

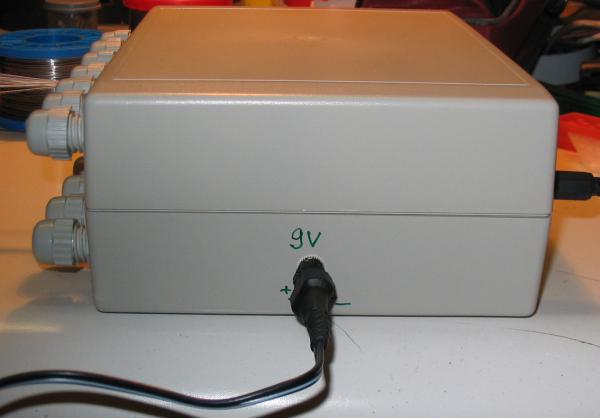

Vista laterale con la presa per l'alimentazione.
Fig.4:

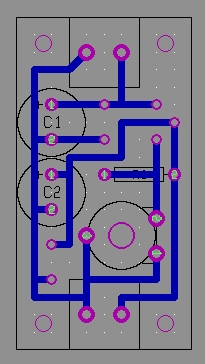

Circuito stampato del regolatore.
Fig.6:
Il piccolo alimentatore usato.
