 Effetto fuoco con Arduino
 Nuova Discussione  Rispondi
 Versione Stampabile Bookmark this Topic Aggiungi Segnalibro
I seguenti utenti stanno leggendo questo Forum Qui c'è:
Autore Discussione Precedente Discussione Discussione Successiva

Skyrunner65
Moderatore



Regione: Marche
Prov.: Macerata
Città: Porto Potenza Picena


851 Messaggi

Inserito il - 02 novembre 2018 : 16:23:12  Mostra Profilo  Visita l'Homepage di Skyrunner65 Invia a Skyrunner65 un Messaggio Privato  Rispondi Quotando

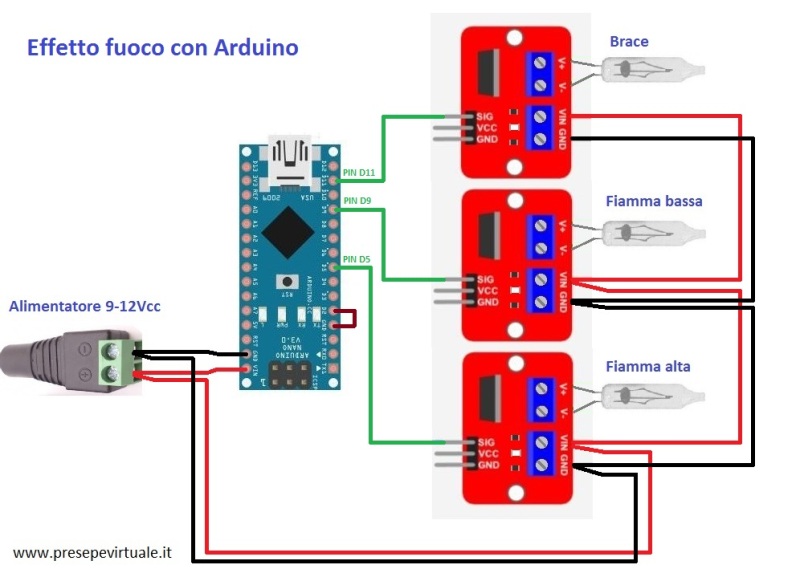

Salve, ho pubblicato un nuovo progetto su Presepevirtuale.it
Si tratta di un effetto fuoco facilmente realizzabile con la scheda Arduino Nano oppure UNO ed altri componenti di facile reperibilità.
La realizzazione non necessita di saldature o circuiti stampati.
Per ulteriori informazioni visitare la pagina:
http://www.presepevirtuale.it/effetto-fuoco-con-arduino.html

Immagine:

100,48 KB



Questa è la prima versione del firmware per Arduino


Allegato: Arduino_Fuoco_3F_1_1.zip
1,72 KB



www.presepevirtuale.it

Modificato da - Skyrunner65 in Data 02 novembre 2018 16:27:05

armandinoc
Nuovo Arrivato

Prov.: Frosinone
Città: Casterlliri


24 Messaggi

Inserito il - 04 novembre 2018 : 18:28:47  Mostra Profilo Invia a armandinoc un Messaggio Privato  Rispondi Quotando
Buonasera, si portranno utilizzare anche led per questo effetto???

ma perchè tutti mi prendono per matto se inizio a parlare di presepi a febbraio???!!!
Torna all'inizio della Pagina

Skyrunner65
Moderatore



Regione: Marche
Prov.: Macerata
Città: Porto Potenza Picena


851 Messaggi

Inserito il - 04 novembre 2018 : 19:25:15  Mostra Profilo  Visita l'Homepage di Skyrunner65 Invia a Skyrunner65 un Messaggio Privato  Rispondi Quotando
Salve, si possono usare anche i LED però l'effetto è meno realistico.
Consiglio le classiche micro lampade tipo pisellino a 12V, si possono scegliere di colore rosso per l'effetto brace e di colore giallo o trasparente per l'effetto fiamma. Ovviamente in ogni uscita si possono collegare in parallelo più lampade, che andranno poi a formare il fuoco aggiungendo piccoli legni accatastati ecc.
Consiglio anche di utilizzare un'alimentazione di 9-10V, cioè leggermente inferiore alla tensione nominale della lampada, questo accorgimento prolunga la vita della lampada e migliora l'effetto finale.

www.presepevirtuale.it
Torna all'inizio della Pagina

Skyrunner65
Moderatore



Regione: Marche
Prov.: Macerata
Città: Porto Potenza Picena


851 Messaggi

Inserito il - 18 novembre 2018 : 18:17:33  Mostra Profilo  Visita l'Homepage di Skyrunner65 Invia a Skyrunner65 un Messaggio Privato  Rispondi Quotando

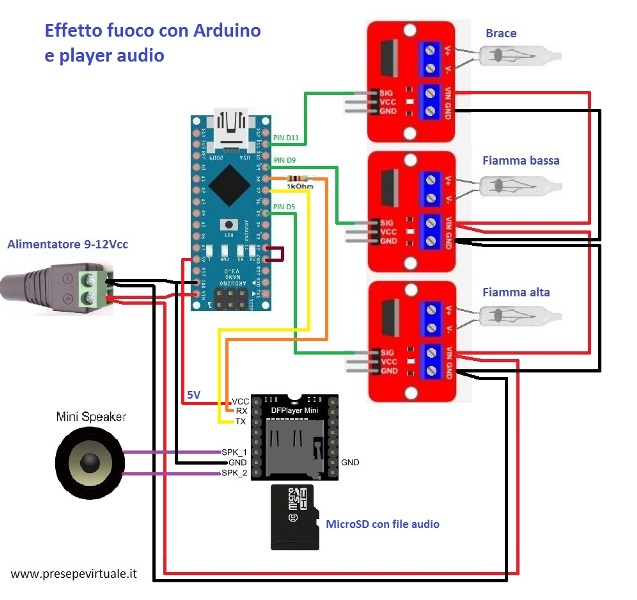

Nuova versione con effetto sonoro! Tramite un piccolo lettore MP3 è possibile rendere il fuoco più realistico, riproducendo l'effetto scoppiettante della fiamma vivace. Il file MP3 l'ho registrato proprio in prossimità del fuoco appena acceso, dura alcuni minuti e si può allungare (ricopiando dei pezzi), oppure tagliare, usando software specifici tipo Audacity.
Ulteriori informazioni nella pagina del sito:

http://www.presepevirtuale.it/effetto-fuoco-con-arduino.html


Immagine:

103,42 KB


Codice per arduino:


Allegato: Nano_Fuoco_3F_1_0_audio.zip
1,94 KB

Librerie necessarie per compilare il programma:

Allegato: DFPlayer_Mini_Mp3.zip
12,39 KB


Allegato: SoftwareSerial.zip
9,14 KB

File dell'effetto audio MP3 da copiare nella micro SD card nella cartella MP3 (al file non può essere cambiato nome o posizione).

Il file occupa troppo per essere allegato qui! Scaricarlo dal sito:

http://www.presepevirtuale.it/effetto-fuoco-con-arduino.html


www.presepevirtuale.it
