Ciao a tutti,
volevo condividere con voi un semplice progettino per creare la simulazione del Fuoco.
Ovvio che volevo qualcosa di economico e libero di modificare a proprio piacimento, ma soprattutto non pericoloso per il calore e che lavorasse a bassa tensione.
Purtroppo non posso fare un corso completo di arduino, ci sono moltissimi siti che ne parlano ampiamente basta cercare arduino, comunque vi posto il link di un sito dove vi è una esauriente guida da zero:
Il sito è di Mauro Alfieri che ho conosciuto personalmente, persona preparata e disponibile...
http://www.mauroalfieri.it/corso-arduino-on-line.html#percorso-base
Quindi requisito necessario è conoscere almeno un minimo arduino e il suo linguaggio di programmazione, per chi è a digiuno e vuole cimentarsi comunque ecco subito i link:
http://www.mauroalfieri.it/informatica/arduino-primi-passi.html
http://www.mauroalfieri.it/informatica/programmare-con-arduino-le-basi.html
Materiale necessario:
1 - Arduino io uso il classico UNO REV.3
2 - LED colore giallo
1 - LED colore rosso
3 - Resistenze da 330 ohm 1/4 Watt

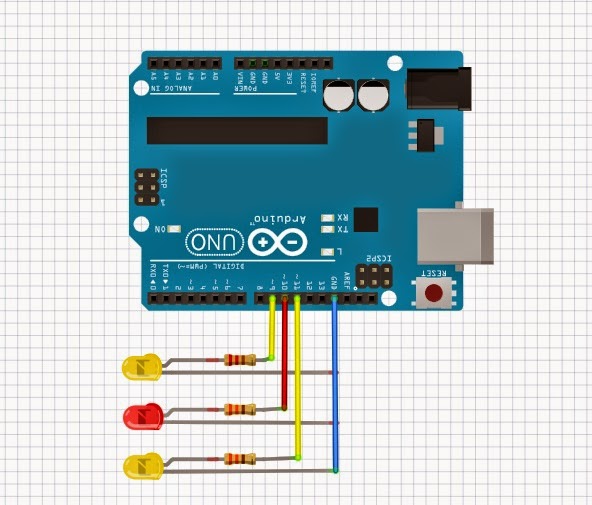

Immagine:
65,41 KB
Il codice usato per la programmazione di Arduino
//=======================================
// Effetto fuoco
//=======================================
// Indico i pin usati da arduino
int Giallo_1 = 10;
int Rosso = 9;
int Giallo_2 = 11;
int Tempo = 135;
int TmpRandom = 120;
// Settaggi porte arduino
void setup()
{
pinMode(Giallo_1, OUTPUT);
pinMode(Rosso, OUTPUT);
pinMode(Giallo_2, OUTPUT);
}
// Ciclo infinito di arduino
void loop() {
//imposta l'uscita con un livello a caso da 0 a 120 come da variabili impostate
analogWrite(Giallo_1, random(TmpRandom)+Tempo);
analogWrite(Rosso, random(TmpRandom)+Tempo);
analogWrite(Giallo_2, random(TmpRandom)+Tempo);
delay(random(100)); //Ritardo ovviamente a caso da 0 a 100
}
//=======================================
Link della simulazione..
IL video è solo una prova con i 3 led avvolti in un pezzo di carta arrotolato ...
http://youtu.be/TP9aEpizyXU
Scusate per il filmato non stupendo!!
Costaplus
|
|
|
Skyrunner65
Moderatore
Regione: Marche
Prov.: Macerata
Città: Porto Potenza Picena
885 Messaggi |
Inserito il - 13 novembre 2014 : 13:28:44
|
Grazie per la segnalazione!
Sicuramente si tratta di un buon progettino per iniziare, ovviamente con una scheda Arduino UNO si può fare molto di più! |
www.presepevirtuale.it |
 |
|
|
costaplus
Nuovo Arrivato
Prov.: Milano
Città: milano
3 Messaggi |
Inserito il - 13 novembre 2014 : 13:41:38
|
Ho condiviso qualcosa di molto elementare per chi è a digiuno di elettronica, con le guide proposte potrebbero anche cimentarsi senza troppi fronzoli.
Purtroppo non sono riuscito ad integrare il video, ma come appunto hai detto tu, con arduino si può fare molto di più, l'idea (ancora non realizzata per mancanza di tempo) era di creare progetti semplici che può realizzare chiunque con poca spesa, il gusto di farselo da se, soprattutto in sicurezza e a bassa tensione.
Ovvio che le potenze sono limitate, ma stavo pensando a qualcosa con giorno, alba, tramonto economico compreso di regolazione tempi con il vantaggio di poterselo personalizzare.
Insomma appena mi cimento condivido!
A volte capita che chi condivide spesso dimentica che il lettore potrebbe essere a digiuno di elettronica, penso che questa misera guida possa dare spunti sicuramente a qualcuno !!
|
|
|
|
fabiowarrior1
Membro Master
Prov.: Taranto
Città: Statte
7763 Messaggi |
Inserito il - 13 novembre 2014 : 16:04:08
|
ma si può associare anche effetto fumo???
sapere sarebbe il massimo per davvero!!!!! |
COME REALIZZARE PRESEPI E DIORAMI
www.dioramapresepe.com/
|
|
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3534 Messaggi |
Inserito il - 13 novembre 2014 : 20:10:41
|
Ottima iniziativa !
Se il video si trova su youtube è possibile collegarlo direttamente in visione.
Volendo potresti rendere random anche la variabile Tempo:
tempo = random(50, 140);
Ovviamente i valori min e max si devono trovare sperimentalmente.
Qualcosa con Arduino è già stata fatta:
http://www.presepioelettronico.it/forum/post.asp?method=Reply&TOPIC_ID=7221&FORUM_ID=40
L'hai già vista questa discussione ?
Poi non ci scordiamo del flicker:
http://www.presepioelettronico.it/tecniche/tecniche_di_costruzione.htm
|
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein
E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio.
Albert Einstein
L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire.
Albert Einstein
|
|
|
|
costaplus
Nuovo Arrivato
Prov.: Milano
Città: milano
3 Messaggi |
Inserito il - 15 novembre 2014 : 11:14:43
|
Risposta ad Amministratore:
Ho visto il progetto flicker, molto interessante, ma per esperienza obbistica e di studio ho programmato per anni i pic con non poche difficoltà. Per usare quel tipo di microchip bisogna avere tante altre conoscenze che qui non sto ad elencare, Arduino si presta molto per tutti quelli che si vogliono cimentare senza nessuna esperienza e si presta molto.
Cmq per curiosità proverò a farne una trasformazione in arduino appena ho del tempo, ora in questo periodo sono fuori per lavoro.
Vi aggiornerò!
Costaplus |
|
|
| |
