Elio
Membro Master
Città: Milano
488 Messaggi |
 Inserito il - 09 giugno 2013 : 23:30:08
|
Premesso che sono a digiuno, o quasi, di conoscenze elettroniche, mi sono ritrovato una mini-lampada con luce tremolante effetto-fuoco acquistata anni fa a Roma.
Si collega normalmente a 220V.

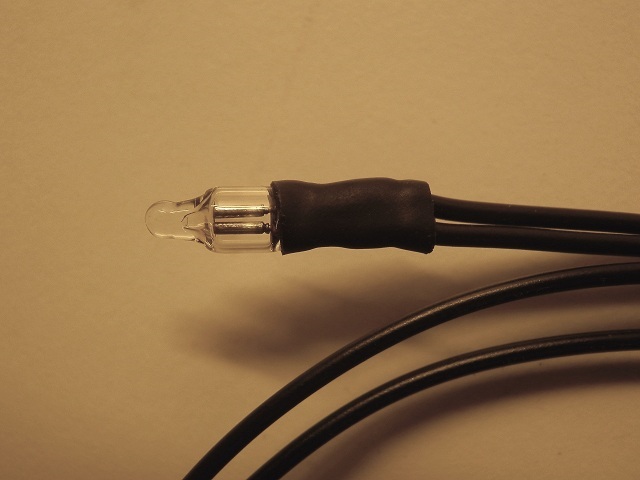

Questa è la lampadina
Immagine:
65,1 KB

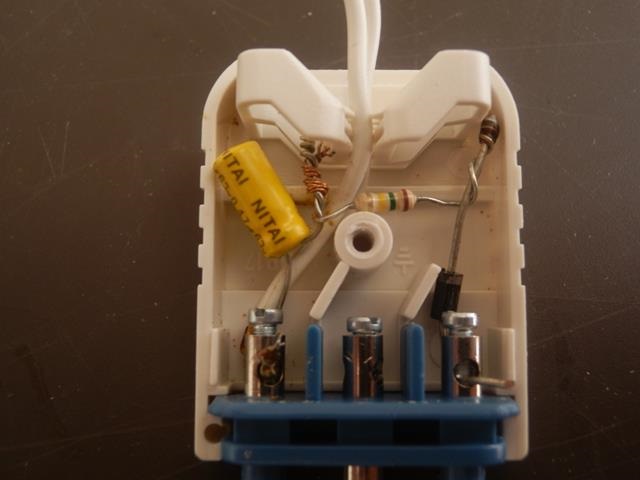

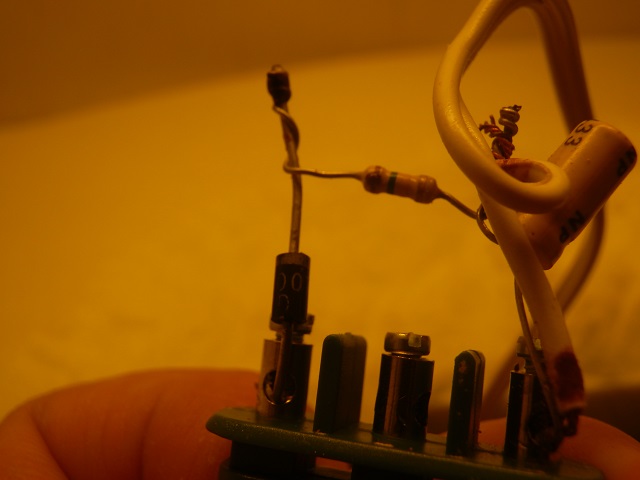

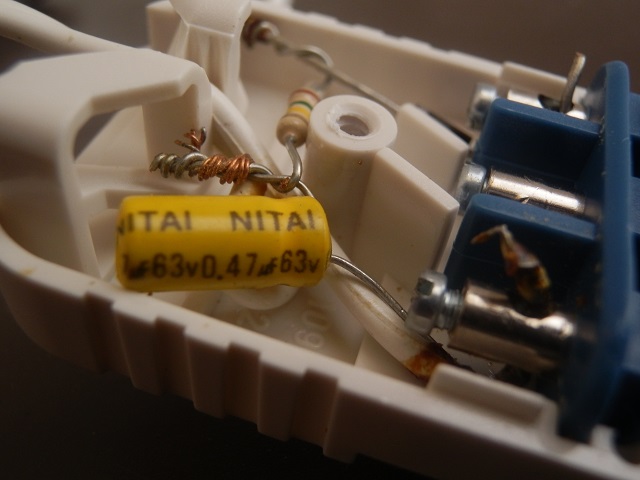

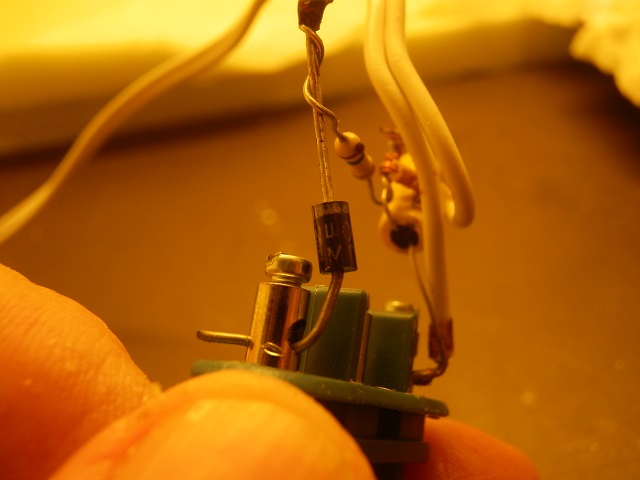

siccome non mi spiegavo come faceva a fare il tremolio, ho smontato la spina...
l'arcano era tutto lì dentro:
Immagine:
76,22 KB
Immagine:
55 KB
Immagine:
59,82 KB
Immagine:
67,81 KB
Siccome è molto pratico mi chiedevo se un profano come me poteva riprodurlo con il vostro aiuto.
Naturalmente devo essere istruito passo passo con i componenti giusti...
alla saldatura... ci arrivo!!!
Un'ultima cosa, lo sfarfallio è un po' troppo veloce.
Grazie anticipate.
Ciao
|
Elioz
___________________
http://www.ilpiccolopresepe.it |
|
|
GIALLARO
Membro Master
Regione: Sicilia
Città: RAGUSA
3252 Messaggi |
Inserito il - 10 giugno 2013 : 11:47:04
|
| io ne ho acquistato uno simile e quindi l'effetto è lo stesso. Ora vedrò se ho conservato e ti farò sapere. |
 |
|
|
Skyrunner65
Moderatore
Regione: Marche
Prov.: Macerata
Città: Porto Potenza Picena
881 Messaggi |
Inserito il - 10 giugno 2013 : 16:34:24
|
Si tratta di una mini lampada al neon a scarica, che dovrebbe avere una tensione d'innesco di circa 80V. La lampada è collegata in parallelo al condensatore che viene caricato dalle semionde positive della tensione di rete attraverso la resistenza da 100K. Il diodo è sicuramente un 1N4007 che deve essere collegato rispettando la fascia di riferimento del catodo. Per raggiungere la tensione di innesco della lampada sicuramente occorrono alcune semionde, in pratica, il circuito si comporta come integratore e si può ritardare il raggiungimento della tensione di innesco aumentando il valore della resistenza senza andare oltre i 220K altrimenti la luminosità della lampada sarebbe notevolmente ridotta.
Il condensatore è da 470NF e dovrebbe essere del tipo non polarizzato; io ne monterei uno con una tensione di lavoro leggermente superiore es. 100V perchè 63V mi sembra al limite!
Ovviamente questa è solamente un'analisi teorica! |
www.presepevirtuale.it |
|
|
|
Vatta Riccardo
Membro Master
Prov.: Latina
Città: Aprilia
796 Messaggi |
Inserito il - 10 giugno 2013 : 19:45:02
|
Attenzione a quando compri la lampada al neon perchè deve essere come ti ha detto vSkyrunner65 deve essere a tensione piu bassa del condensatore
50-60V e lo devi specificare.
ciao in bocca al lupo , io per il fai da te preferisco la bassa tensione sopratutto perchè ho una separazione reale dalla tensione di rete.
ciao Riccardo |
Vatta Riccardo |
|
|
|
marino.fusco
Membro Master
Prov.: Milano
Città: Lacchiarella
368 Messaggi |
Inserito il - 11 giugno 2013 : 10:11:08
|
Ciao a tutti
Scusate se intervengo.
E' solo una mia opinione personale ma certe cose non dovrebbero metterle in vendita.
Finchè va tutto bene probabilmente il condensatore si carica ad una determinata tensione (spero inferiore a 63V ma si potrebbe anche calcolare) che dipende dalla costante di tempo fissata dalla resistensa (150 K) e dal condensatore (0,47UF); poi il presunto innesco della lampada (ammesso che sia un neon) dovrebbe scaricare velocemente il condensatore.
Non oso pensare cosa potrebbe succedere se dovesse interrompersi un filo della lampada, sicuramente il condemsatore si caricherebbe alla tensione massima di rete (220*1,41) con (penso) rottura (scoppio) del condensatore visto che è da 63V.
Il condensatore dovrebbe come minimo essere uguale o superiore a 310 V che è la tensione massima di rete.
Non vi torna?
Ciao a tutti e fate attenzione; con la rete non si scherza. |
|
|
|
Skyrunner65
Moderatore
Regione: Marche
Prov.: Macerata
Città: Porto Potenza Picena
881 Messaggi |
Inserito il - 11 giugno 2013 : 14:12:18
|
Condivido al 100% l'analisi fatta da Marino Fusco, la sicurezza di questo dispositivo è precaria e sostituire il condensatore con uno da 400V significa non inserirlo più all'interno della spina stessa.
Oltre il discorso sicurezza immagino che l'effetto che si ottiene è ben lontano dal vero effetto fiamma che si può ottenere con una piccola scheda elettronica a bassa tensione e sicura.
Può andare bene il Flicker disponibile in questo sito, che non ho avuto modo di vedere in funzione, ma penso abbia dei buoni effetti; oppure la microcentralina modulo fiamme che ho progettato e reso disponibile nel mio sito, ha un effetto fiamma random indipendente per ogni uscita,è regolabile l'intensità luminosa e può eseguire il soft start e stop. Con delle microlampade ad incandescenza l'effetto è estremamente realistico.
La scheda è talmente semplice che si potrebbe realizzare in una basetta millefori, il problema principale è che bisogna attrezzarsi per programmare il microcontrollore. |
www.presepevirtuale.it |
|
|
|
Elio
Membro Master
Città: Milano
488 Messaggi |
Inserito il - 12 giugno 2013 : 12:38:58
|
Citazione:
Messaggio inserito da Skyrunner65
Condivido al 100% l'analisi fatta da Marino Fusco, la sicurezza di questo dispositivo è precaria e sostituire il condensatore con uno da 400V significa non inserirlo più all'interno della spina stessa.
Grazie a Skyrunner e Marino per i loro consigli...
troverò una soluzione alternativa.
Comunque ancora grazie per la disponibilità
|
Elioz
___________________
http://www.ilpiccolopresepe.it |
|
|
|
il Montanaro
Membro Master
Prov.: Foggia
Città: San Severo
453 Messaggi |
Inserito il - 12 giugno 2013 : 14:53:21
|
Ciao Elio,
volevo suggerirti, se non l'hai già fatto, di leggere questa discussione:
http://www.presepioelettronico.it/forum/topic.asp?TOPIC_ID=5845&SearchTerms=,led,tremolanti
Si tratta di LED ad effetto "fuoco", molto realistico.
Se non hai bisogno di lampade a 220V a tutti i costi, questi sono un'ottima soluzione ed a costo molto economico.
Io li ho acquistati su Ebay e li ho provati: devo dirti che l'effetto è realistico e basta una sola resistenza per alimentarli.
Buon divertimento e buon lavoro |
|
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3514 Messaggi |
Inserito il - 13 giugno 2013 : 08:37:18
|
I led tremolanti che mi sono arrivati recentemente non sono male.
Iniziano ad accendersi a 1.6 volt e a 3 volt assorbono circa 15 mA.
La qualità del tremolio è comunque inferiore a quella generata dal Flicker e, penso, dalla scheda di Skyrunner65.
|
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein
E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio.
Albert Einstein
L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire.
Albert Einstein
|
|
|
|
Cloud
Membro Master
Città: Milano
423 Messaggi |
Inserito il - 02 giugno 2014 : 13:56:28
|
Chiedo scusa, mi sorge una domanda....
Devo ordinare alla frisa delle microlampade al neon a 220
e anche con effetto tremolio a 220, io per comodità mia, e per ignoranza
in materia le preferivo a quelle a 12, ma mi avete fatto venire il dubbio,
sono più sicure a 12 ???
Aspetto una vostra risposta prima di ordinarle...
Vi ringrazio anticipatamente e per l'aiuto, perché penso che su queste cose non si scherza.
ciao ciao
Claudio |
|
|
|
Vatta Riccardo
Membro Master
Prov.: Latina
Città: Aprilia
796 Messaggi |
Inserito il - 02 giugno 2014 : 17:04:05
|
Partendo proprio dalla lampada che ha dato origine alla discussione posso garantirti che non è secondo normativa di sicurezza bassa tensione.
Non è oltretutto uno degli oggetti migliori anche se il tremolio è molto efficace.
Io continuo a dire che preferisco la bassa tensione e bassa potenza per avere il presepe in sicurezza.
Confermo che il led effetto fuoco è molto realistico ed economico anche se lo ho visto solo su internet e non dal vero.
oltretutto si presta anche ad essere abbastanza lavorato per farne una fiamma.
Vai a "Passopasso" Utilizzo lampadine per simulare lucerne
Vatta Riccardo |
Vatta Riccardo |
Modificato da - Vatta Riccardo in data 02 giugno 2014 17:06:24 |
|
|
|
Skyrunner65
Moderatore
Regione: Marche
Prov.: Macerata
Città: Porto Potenza Picena
881 Messaggi |
Inserito il - 02 giugno 2014 : 22:06:06
|
| Frisa ed altre ditte italiane che operano in questo settore, sicuramente forniscono prodotti affidabili e certificati, comunque lavorare a bassa tensione è sicuramente preferibile in termine di sicurezza (anche se permane il problema del calore generato delle lampade). Se poi si utilizzano i led, come evidenziato da Vatta Riccardo, si risparmia energia e si evitano anche pericolosi riscaldamenti. |
www.presepevirtuale.it |
|
|
|
carolus
Membro Master
Prov.: Roma
Città: albano laziale
449 Messaggi |
Inserito il - 03 giugno 2014 : 08:18:48
|
Citazione:
Messaggio inserito da Vatta Riccardo
Partendo proprio dalla lampada che ha dato origine alla discussione posso garantirti che non è secondo normativa di sicurezza bassa tensione.
Non è oltretutto uno degli oggetti migliori anche se il tremolio è molto efficace.
Io continuo a dire che preferisco la bassa tensione e bassa potenza per avere il presepe in sicurezza.
Confermo che il led effetto fuoco è molto realistico ed economico anche se lo ho visto solo su internet e non dal vero.
oltretutto si presta anche ad essere abbastanza lavorato per farne una fiamma.
Vai a "Passopasso" Utilizzo lampadine per simulare lucerne
Vatta Riccardo
ragazzi, il buon Riccardo mi ha fornito alcune sue schede (2cm?) per led che sono una favola. Non ne esistono in giro. |
filippo ferrandu |
|
|
|
Vatta Riccardo
Membro Master
Prov.: Latina
Città: Aprilia
796 Messaggi |
Inserito il - 03 giugno 2014 : 09:16:07
|
Grazie per l'apprezzamento Carolus
Riccardo |
