 Inserito il - 26 aprile 2012 : 19:52:38
|
|
Amici del forum vi chiedo un aiuto per costruire un movimento,vorrei far muovere il braccio lateralmente simulando il soffio su di un focolare senza mettere il motorino dietro ma sotto il piano messo però orizzontalmente.Aspetto come sempre le vostre idee.
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3770 Messaggi |
Inserito il - 26 aprile 2012 : 21:37:51
|

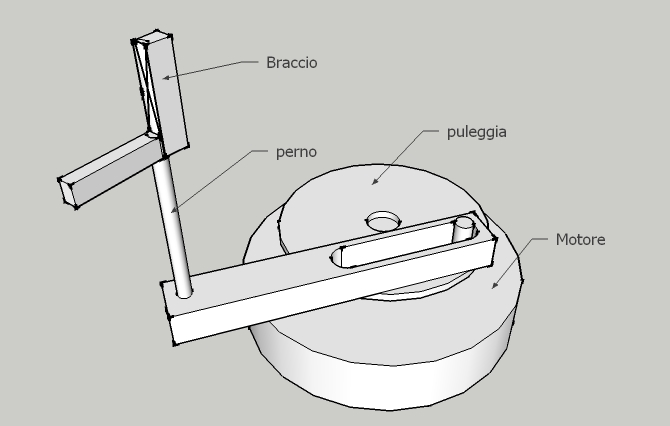

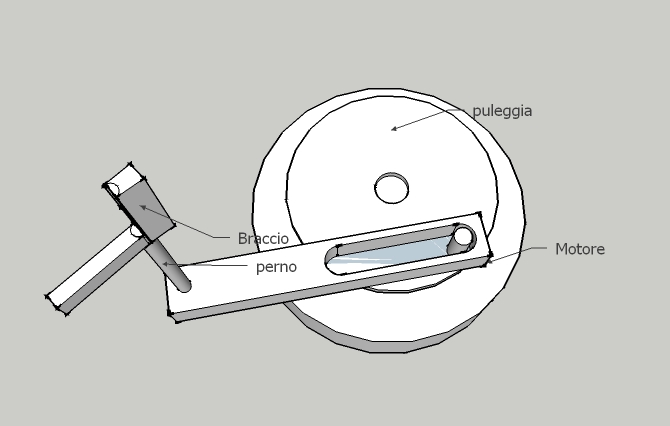

Non ho capito molto, vedi te se una soluzione del genere ti può essere di aiuto
Immagine:
62,72 KB
Immagine:
62,54 KB |
Mecc74
|
 |
|
|
batterfly
Membro Medio
Prov.: Macerata
Città: colmurano
57 Messaggi |
Inserito il - 27 aprile 2012 : 06:24:32
|
| Ciao mecc74 forse mi sono spiegata male, vorrei costruire una donna che foffia sul fuoco mentre è seduta sopra uno sgabello(per questo vorrei mettere il motore sotto)quindi devo far muovere il braccio destro con un movimento orizzontale però trovo difficoltà nel capire come farlo,ciao spero nel vostro aiuto. |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3770 Messaggi |
Inserito il - 27 aprile 2012 : 21:38:19
|
Ok dallo schema forse non si capisce bene, fatto di fretta.....
Prima cosa quanto è grande la statua?
Che abilità hai?
La statua soffia o sventola?
Cmq lo schema che ti ho proposto è un suggerimento, si può arrivare allo stesso movimento in altri modi....

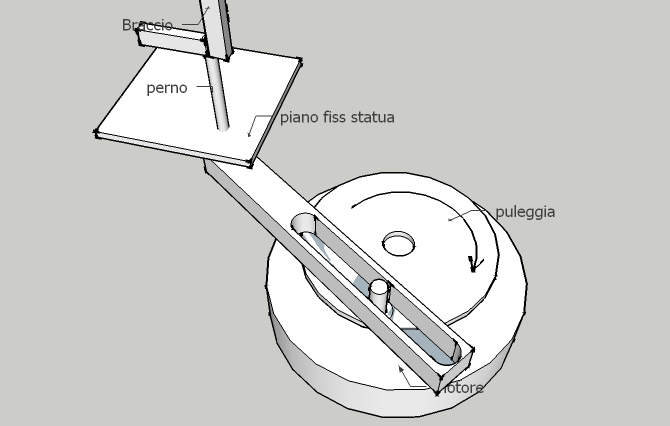

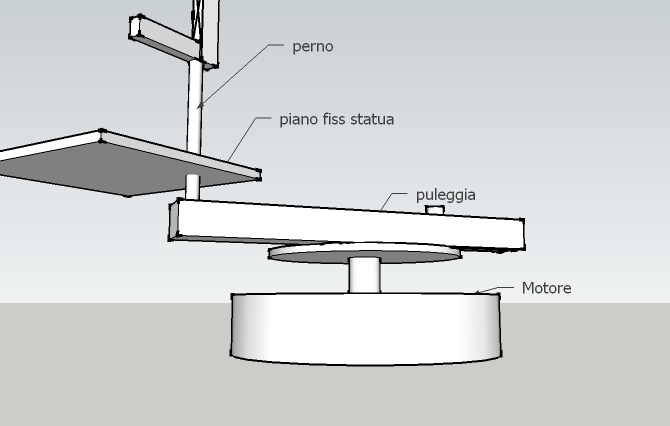

il motore gira e fa girare una puleggia sulla quale è fissata una spina che scorre nell'asola.
Il movimento circolare della puleggia si traduce in movimento alternato destra sinistra dell'asta (con l'asola) alla quale è fissato il perno che entrerà nel braccio in corrispondenza del gomito. così fissato il braccio segue il movimento dx-sx dell'asta sotto....mimetizza con l'abito la spalla.
Immagine:
66,76 KB
Immagine:
70,82 KB |
Mecc74
|
Modificato da - mecc74 in data 27 aprile 2012 21:56:37 |
|
|
|
batterfly
Membro Medio
Prov.: Macerata
Città: colmurano
57 Messaggi |
Inserito il - 27 aprile 2012 : 21:59:22
|
| La statua è alta circa 20cm nei movomenti ho una discreta abilità, "non sono alle prime armi". |
|
|
|
batterfly
Membro Medio
Prov.: Macerata
Città: colmurano
57 Messaggi |
Inserito il - 27 aprile 2012 : 22:01:55
|
| Mecc74 la statua dovrebbe sventolare. |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3770 Messaggi |
Inserito il - 27 aprile 2012 : 22:02:57
|
| Bene la statua è grande, si può fare in un altro modo cercando di nascondere tutto dentro la statua.Ma il principio di funzionamento resta identico. |
Mecc74
|
Modificato da - mecc74 in data 27 aprile 2012 22:03:40 |
|
|
|
batterfly
Membro Medio
Prov.: Macerata
Città: colmurano
57 Messaggi |
Inserito il - 03 maggio 2012 : 06:32:12
|
| Grazie mecc74 ho preso spunto dal tuo schizzo e ho iniziato subito il lavoro. |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3770 Messaggi |
Inserito il - 03 maggio 2012 : 19:46:54
|
| Bene, fammi vedere come procede il lavoro man mano. |
