Come promesso vi mostro le realizzazioni per ottenere l'effetto fuoco.
Queste sono le foto del fuoco a dodici led
Immagine:
106,89 KB

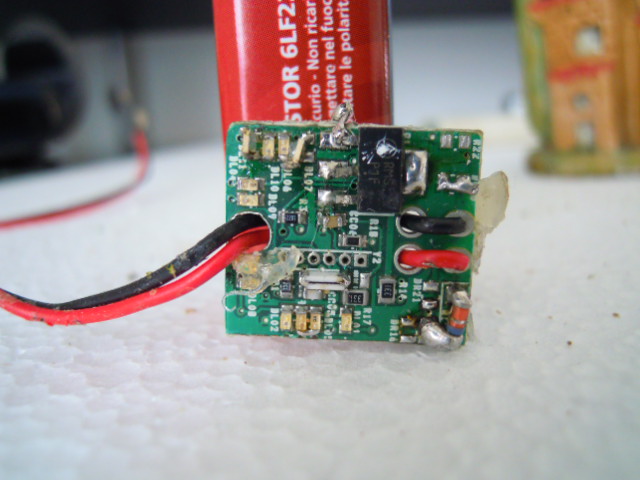

Questa è la parte inferiore di quel fuoco che si vede nel video "Particolari" ed la derivazione con i led montati su scheda di quello
usato per ottenere l'effetto nella fucina , che è stato il primo acquisto che mi ha fatto pensare ad una illuminazione dinamica.

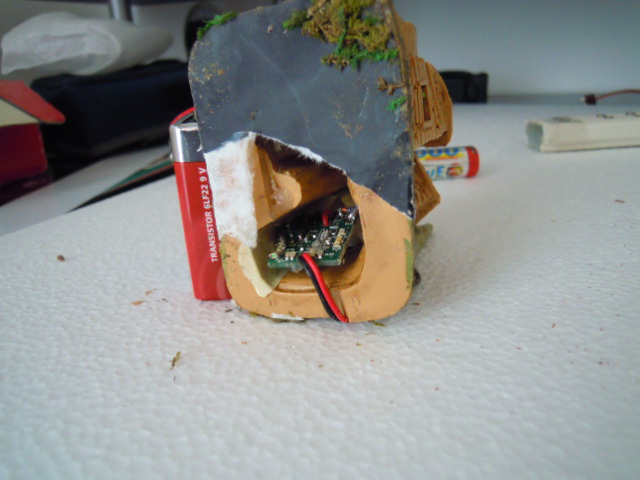

nella foto seguenta potete vedere le dimentsioni paragonandole con la batteria su cui è appoggiato, L'oggetto attualmente è previsto per un'alimentazione a 9 V per motivi di connettore.
Immagine:
104,74 KB

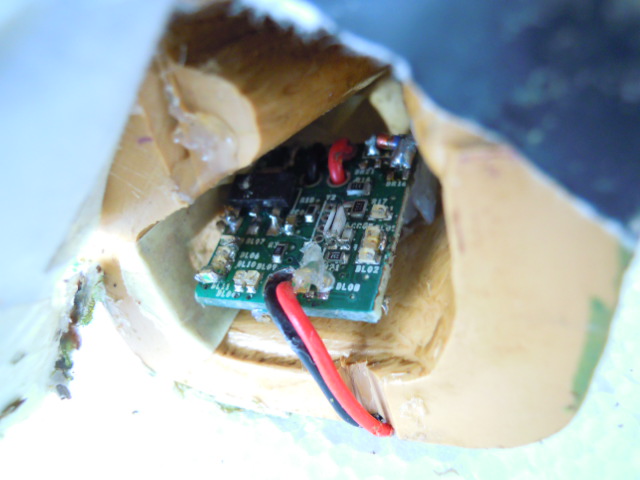

Questo è lo stesso inserito in una casetta in resina.
Immagine:
105,66 KB
Immagine:
106,3 KB

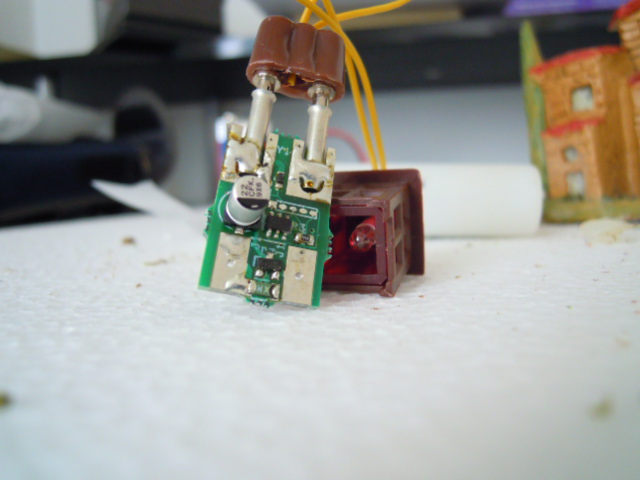

Questo è un circuito per lampada singola usato nelle casette;
utilizza spinette commerciali per impianto a 3 V
Immagine:
106,64 KB

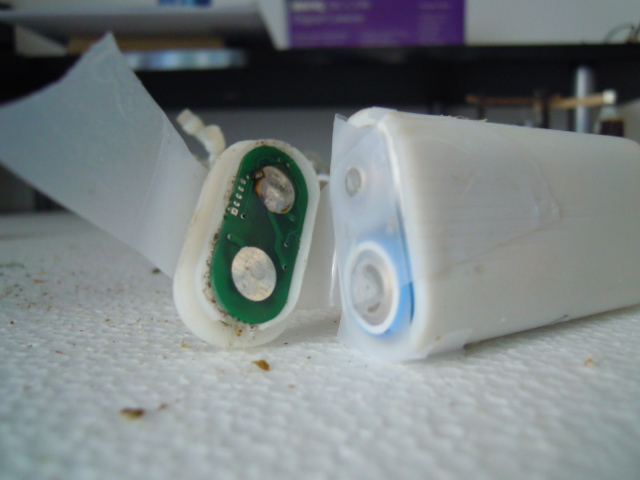

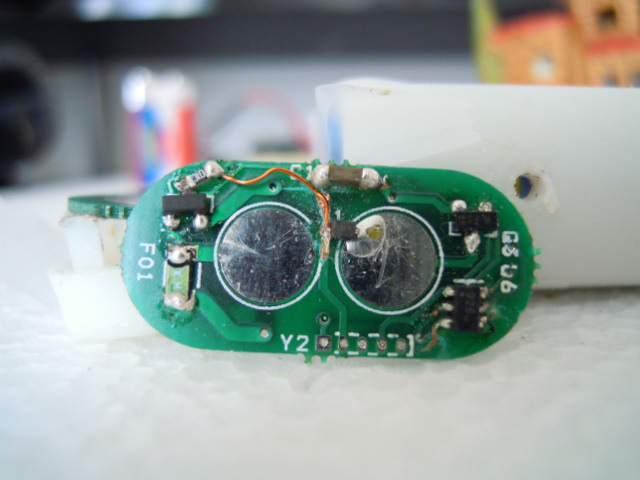

Questo è un circuito a 3 V da inserire in un pacco batterie
Immagine:
108,68 KB
Immagine:
104,03 KB

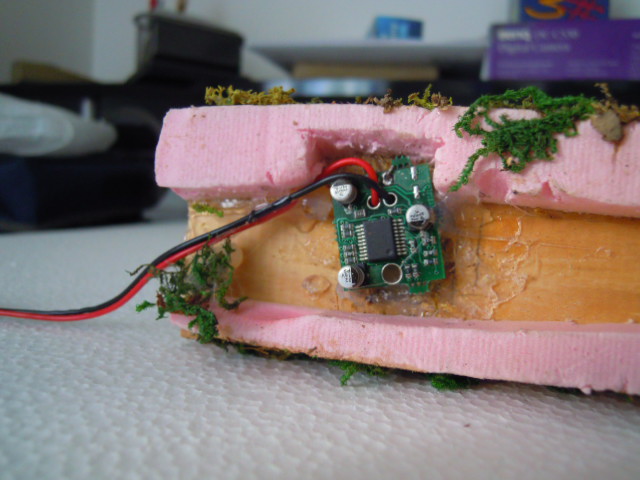

Questo è un circuito di comando per 4 lampade usato per case più grandi o per filari di lampioni ( ognuno ha cadenza diversa).
Immagine:
105,06 KB
Rimango a disposizione per eventuali chiarimenti esuggerimenti.
Per quanto riguarda gli schemi li pubblicherò nei prossimi giorni.
Saluti Riccardo
|
Vatta Riccardo |
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3534 Messaggi |
Inserito il - 29 gennaio 2012 : 12:29:23
|
Perfetto !
Siamo in attesa degli schemi.
Continua su questa stessa discussione.
|
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein
E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio.
Albert Einstein
L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire.
Albert Einstein
|
 |
|
|
Vatta Riccardo
Membro Master
Prov.: Latina
Città: Aprilia
796 Messaggi |
Inserito il - 31 gennaio 2012 : 16:06:53
|
Come richiesto e promesso ecco gli chemi usati
non c'è niente di particolarmente sofisticato
Tutto lo sforzo è stato per ridurre le dimensioni del
circuito stampato ( 20 x 23 mm quello a 12 led ) e per
rientrare nelle normative CE ,vedasi i giri stani dei cavetti e utilizzo dei fusibili in ingresso.
Perlomeno anche se è una cosa non commercializzata non ho
problemi qualsiasi cosa succeda.
Allegato:  I018A0006-120131.pdf
101,23 KB
Allegato: I020E0001-120131.pdf
16,88 KB
Allegato: I020E0002-120131-.pdf
17,11 KB
Saluti a tutti Riccardo |
Vatta Riccardo |
Modificato da - Vatta Riccardo in data 31 gennaio 2012 16:27:34 |
|
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3534 Messaggi |
Inserito il - 31 gennaio 2012 : 19:48:21
|
Adesso mancano i files .hex ...
|
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein
E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio.
Albert Einstein
L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire.
Albert Einstein
|
|
|
|
Vatta Riccardo
Membro Master
Prov.: Latina
Città: Aprilia
796 Messaggi |
Inserito il - 01 febbraio 2012 : 10:09:50
|
Pochè sto tentando di commercializzare l'oggetto per
altri canali preferirei evitare di diffondere il
programma che è l'unica cosa effettivamente propriety.
Tra l'altro dato che ho anche realizzato i circuiti stampati
se a qualcuno interessa sono disponibile a fornire
gli effetti luminosi già montati e funzionanti o
anche a inserirli nelle varie realizzazioni. |
Vatta Riccardo |
Modificato da - Vatta Riccardo in data 01 febbraio 2012 12:43:57 |
|
|
|
il Montanaro
Membro Master
Prov.: Foggia
Città: San Severo
453 Messaggi |
Inserito il - 01 febbraio 2012 : 12:46:50
|
Inserisci una discussione con i vari prezzi nell'area "Compro/Vendo"
Possibilmente nelle varie versioni: montata o in kit da montare.
Il circuito è bello e penso che molti, come me, saranno interessati all'acquisto.
A presto.
|
|
|
|
Vatta Riccardo
Membro Master
Prov.: Latina
Città: Aprilia
796 Messaggi |
Inserito il - 01 febbraio 2012 : 12:49:38
|
OK grazie.
Giusto il tempo di rielaborarli per bassi quantitativi.
|
