giusgada Inserito il - 26 ottobre 2018 : 12:17:28
Buongiorno a tutti, dopo un lungo silenzio ci ritroviamo a parlare della nostra passione: il presepe.
Oggi voglio proporvi un accessorio molto comune nelle scenografie "un banco d'arrotino".

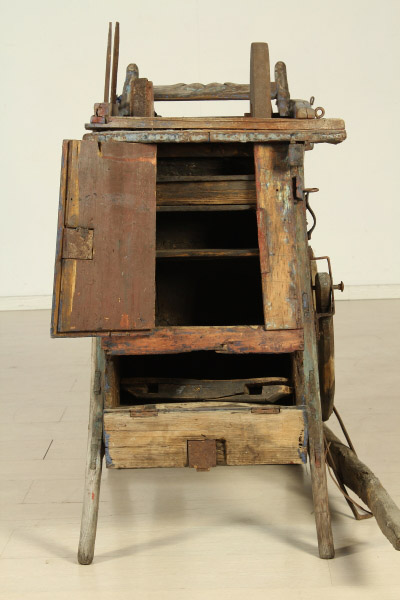

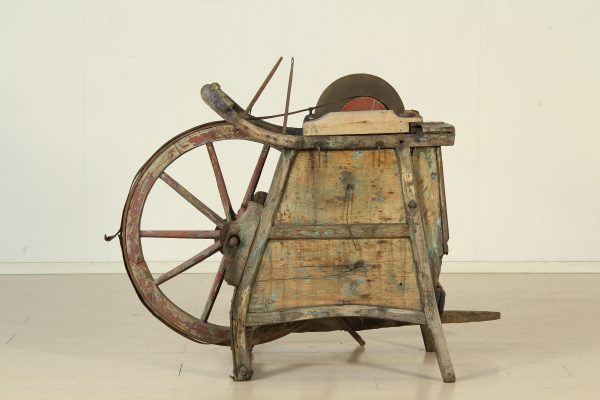

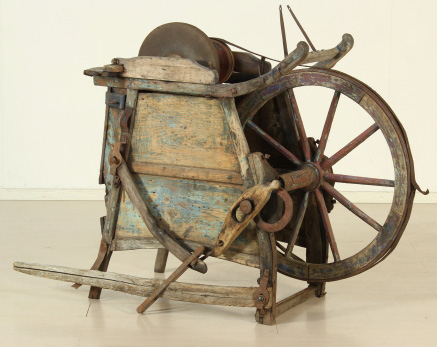

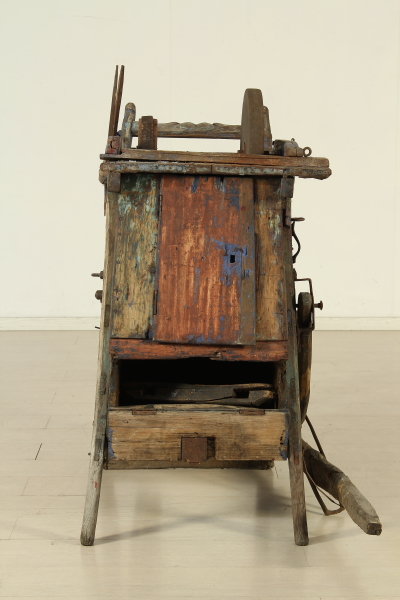

Questa Ŕ l'immagine reale del banco reperita in rete.



Immagine:

189,6áKB




Immagine:

190,54áKB

Da queste due immagini ho ricavato un disegno dimensionato per pastori di cm 13-15.
16   U L T I M E    R I S P O S T E    (in alto le pi¨ recenti)
Amministratore Inserito il - 13 marzo 2021 : 10:35:39
Complimenti per il bellissimo lavoro che ci hai presentato !

Ecco la differenza tra il Forum e FB!
Quý qualsiasi cosa la puoi trovare velocemente, anche dopo anni.
Su FB invece diventa molto pi¨ difficile.
FB, secondo me, non Ŕ altro che una bella vetrina specialmente per vendere...
La sostanza si trova altrove.



gamgio Inserito il - 11 marzo 2021 : 12:01:08
Grande Giuseppe,

ottimo lavoro e grazie x il passo passo che hai inserito, molto preciso e pieno di dettagli.

Quando decider˛ di fare un banco dell'arrotino sicuramente user˛ il tuo passo passo x costruirlo.

Grazie e complimenti x il tuo capolavoro
giusgada Inserito il - 13 dicembre 2018 : 12:10:56

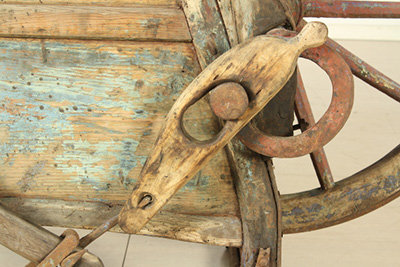

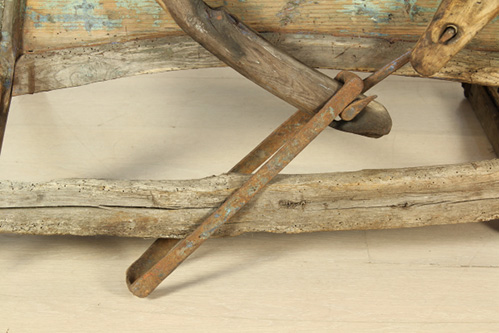

Parti del movimento ruota viste sul modello reale

vista globale:

81,53áKB

particolare.1:

84,11 KB

particolare-2:

88,71 KB

A presto per altri aggiornamenti
giusgada Inserito il - 30 novembre 2018 : 10:56:23
Grazie per il tuo interessamento. Contatter˛ al pi¨ presto il C.A.M.A per risolvere i miei dubbi.

Voglio condividere con tutti voi queste altre foto trovate pochi giorni fa dove si vede l'utilizzo di quelle prolunghe segnalate da me in un post precedente.
Servivano a impilare diverse mole utilizzando un bastone.

Immagine:

135,76 KB

Immagine:

50,97 KB
mcfive Inserito il - 25 novembre 2018 : 19:03:28
[b]Chiedo un piccolo aiuto ha quanti stanno seguendo questo passo passo.
Ho bisogno di alcune delucidazioni in merito al particolare cerchiato nelle due immagini che seguono. Ha cosa serviva? Sono gradite risposte anche fantasiose.[/b

Io credo che il gancio servisse per appenderci un piccolo contenitore per contenere i pezzi da molare o giÓ finiti.
Potresti metterti in contatti con il C.A.M.A. forse loro possono darti un aiuto.
Ti riporto di seguito i loro riferimenti che ho trovato sul web

Comitato Associativo Monumento allĺArrotino

Indirizzo: Via Monte Sart, 12/a 33010 Stolvizza di Resia (UD)

Informazioni:

info@arrotinivalresia.it ľ Sign.ra Mara Paletti Cell. +39 3331253299

E-mail:
presidente@arrotinivalresia.it ľ Sign.re Domenico Lettig Cell. +39 335 6275763

Comunque ottimo lavoro
giusgada Inserito il - 24 novembre 2018 : 14:15:24
Ringrazio Magoo, Davidediviu e tutti gli altri utenti che in maniera silente stanno seguendo questo passo passo.

5░ parte: Ruota

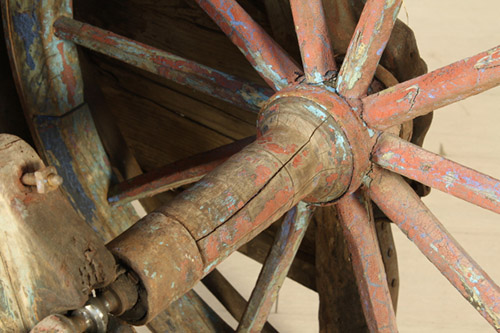

Ruota nel carretto reale;

91,08áKB

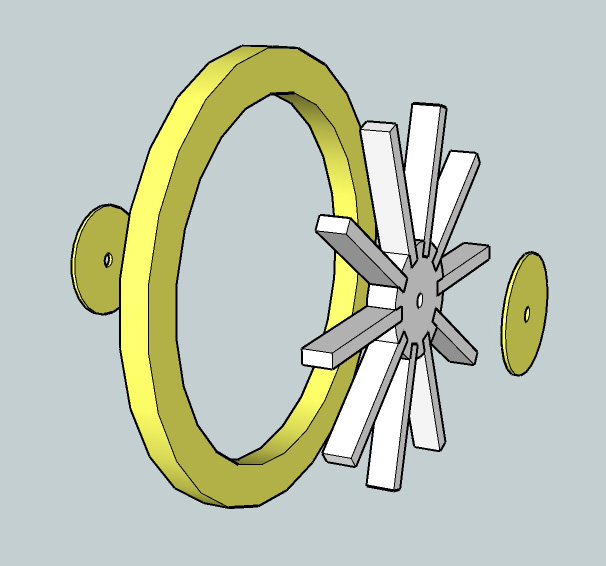

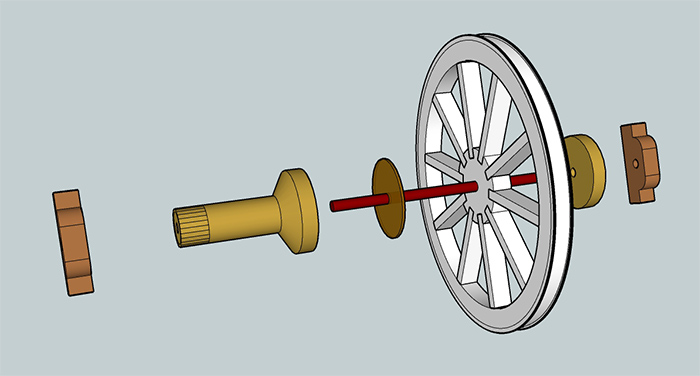

Metodo di costruzione:


Ho realizzato un cerchio di dimensioni opportune con degli incastri dove verranno alloggiati i raggi della ruota.




77,14áKB

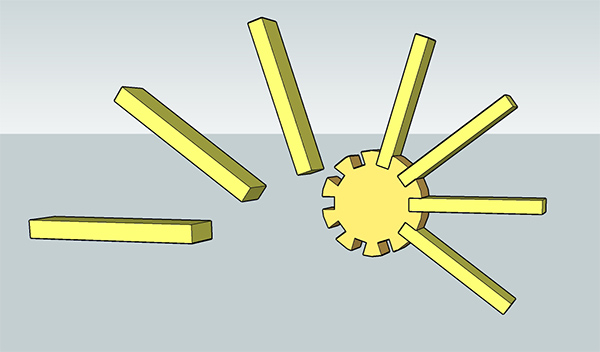

Successivamente sono stati incollati i raggi sulla ruota e sul cerchio rispettando i vertici di un decagono e altri dischetti come si evince dalla foto.





83,69áKB



Immagine:

80,79 KB


[bt]
Immagine:

94,13 KB

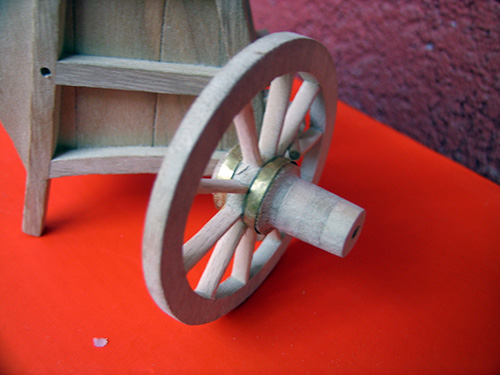

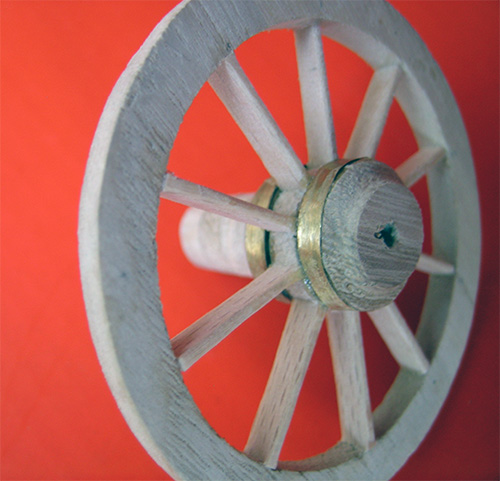

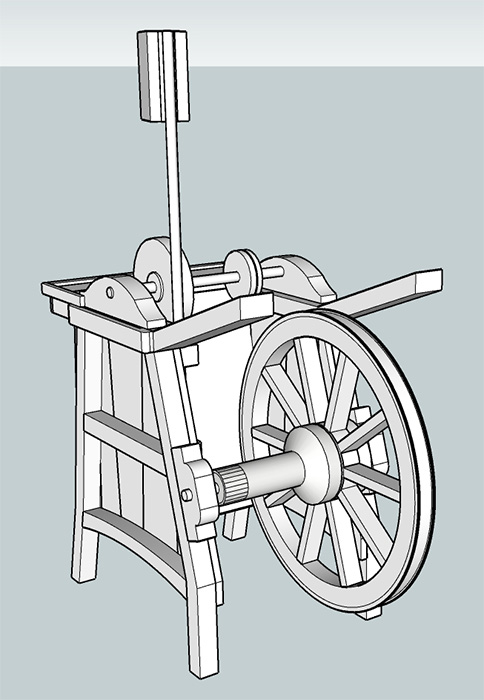

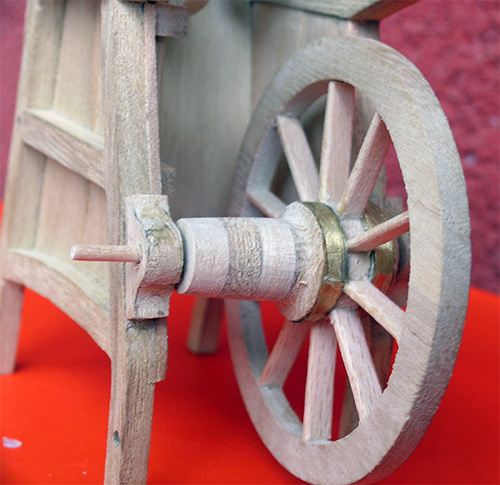

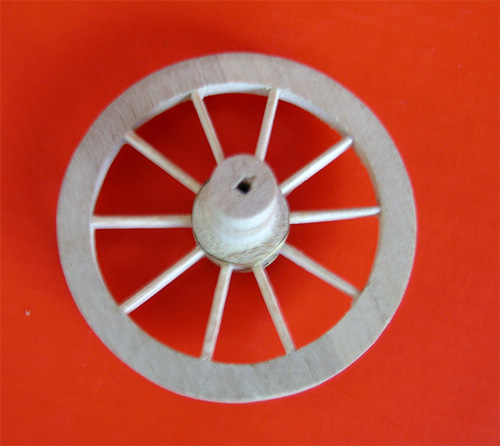

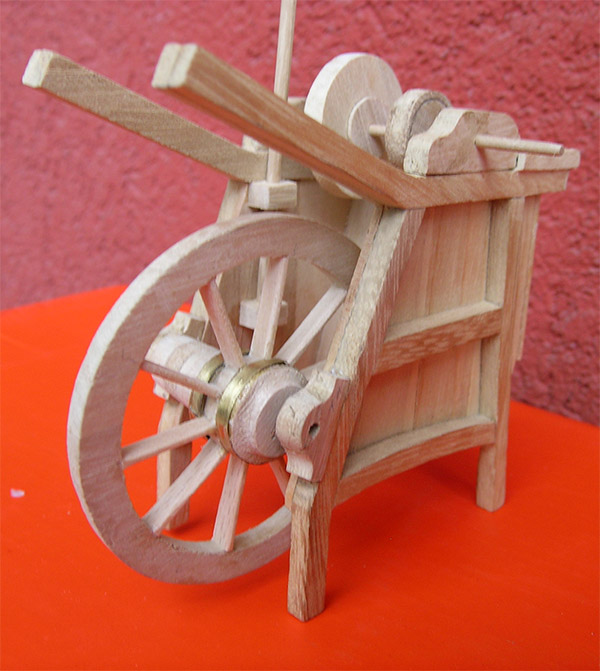

realizzazione della ruota



93,25áKB






101,48áKB




78,63áKB




120,67áKB








121,38áKB

Modificato 13 dicembre 2018
A presto per altri aggiornamenti.
pino

Davidediviu Inserito il - 19 novembre 2018 : 18:39:13
Favoloso!
magoo Inserito il - 18 novembre 2018 : 21:46:16
Complimenti per il lavoro
giusgada Inserito il - 10 novembre 2018 : 19:57:08
4░ parte: antenna e contenitore d'acqua.

Premessa.

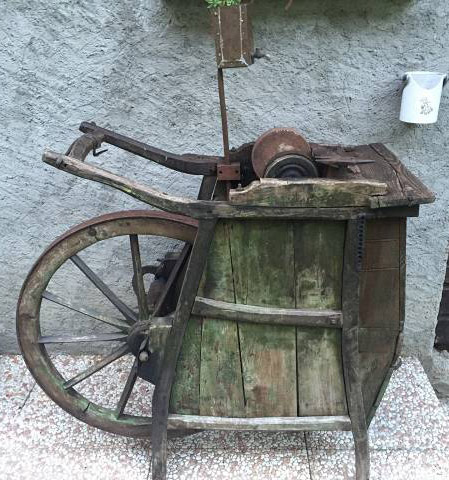

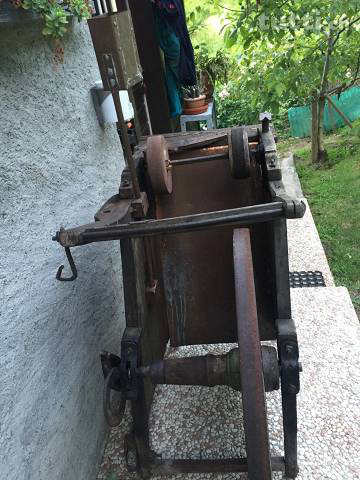

Non avendo elementi necessari per costruire queste parti dalle immagini del modello reale a mia disposizione, ho dovuto fare un'ulteriore ricerca sul web cercando un carretto simile che presentava informazioni su queste parti.
Mi sono imbattuto su questo che presenta molte caratteristiche in comune con quello che sto realizzando (prima figura del primo post), vedi forma delle gambe, piano di lavoro ecc.

Immagine:

121,92áKB

Immagine:

105,12áKB

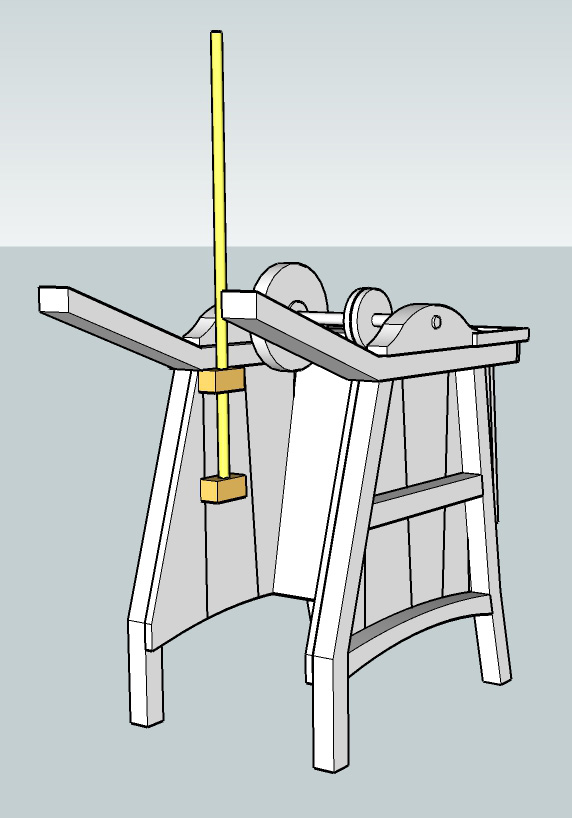

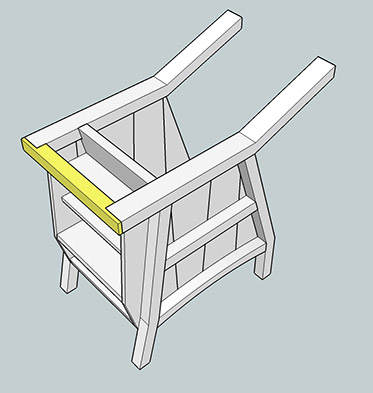

Disegni realizzativi

Immagine:

102,16áKB

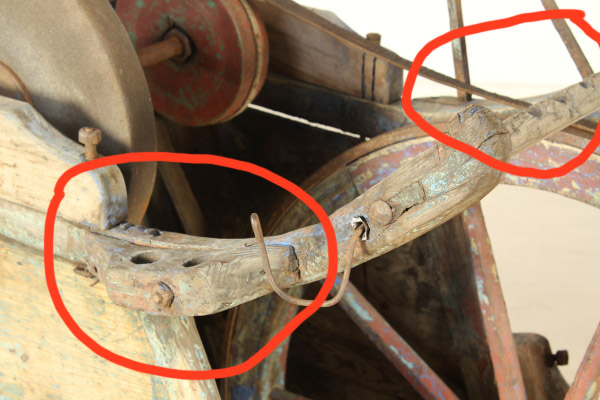

Chiedo un piccolo aiuto ha quanti stanno seguendo questo passo passo.

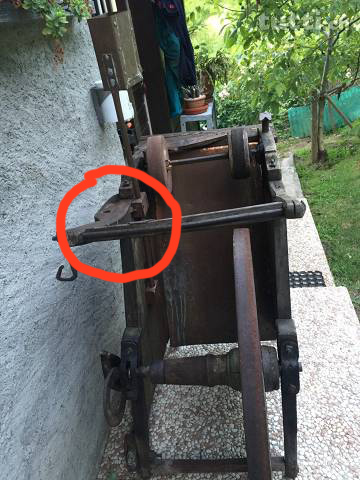

Ho bisogno di alcune delucidazioni in merito al particolare cerchiato nelle due immagini che seguono. Ha cosa serviva? Sono gradite risposte anche fantasiose.


Immagine:

103,76áKB

Immagine:

123,17áKB

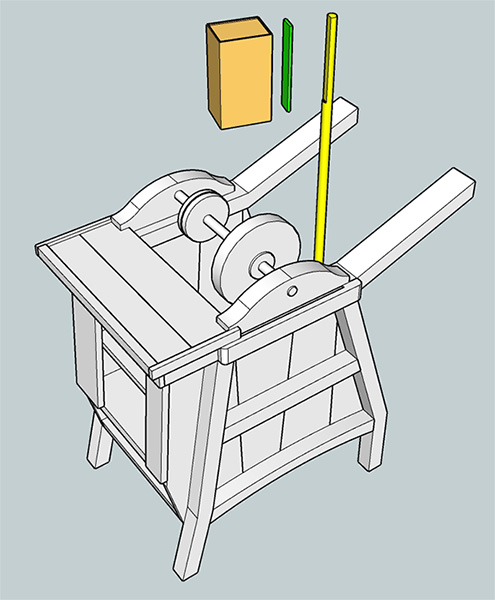

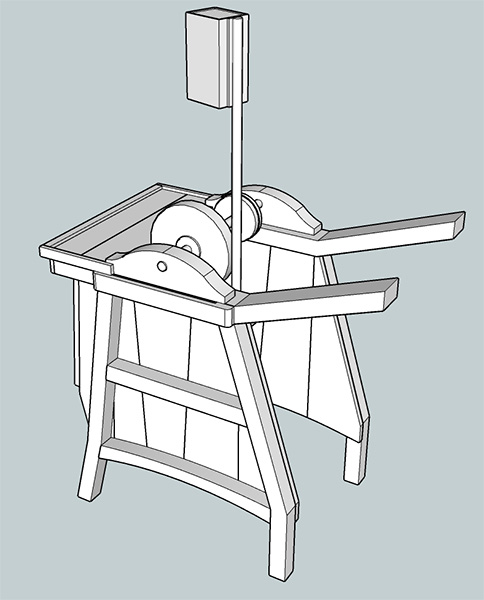

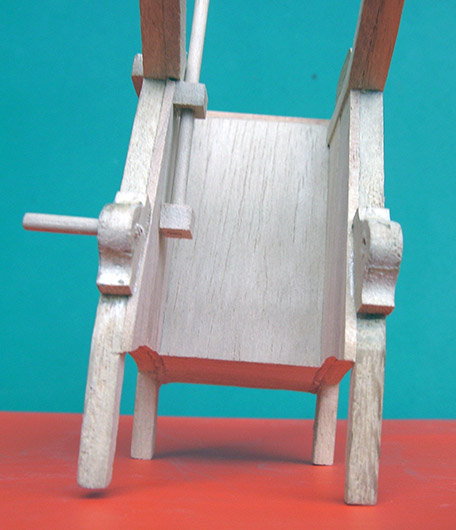

Aggiornamento del 17/11/2018

Immagine:

94,68áKB


Immagine:

74,91áKB

Aggiornamento del 24/11/2018

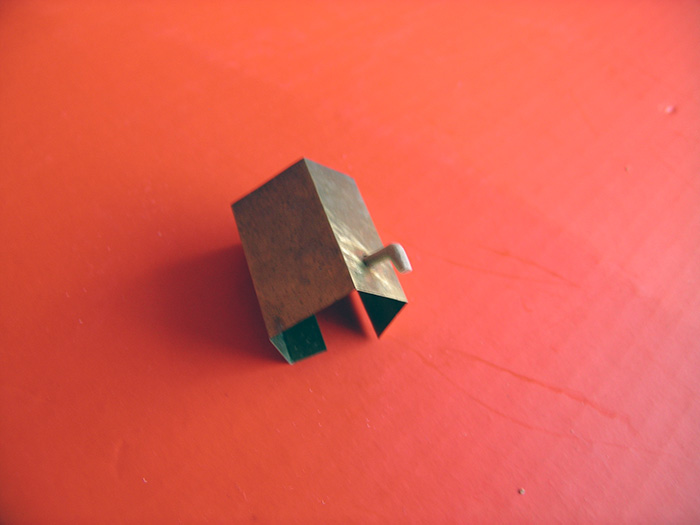

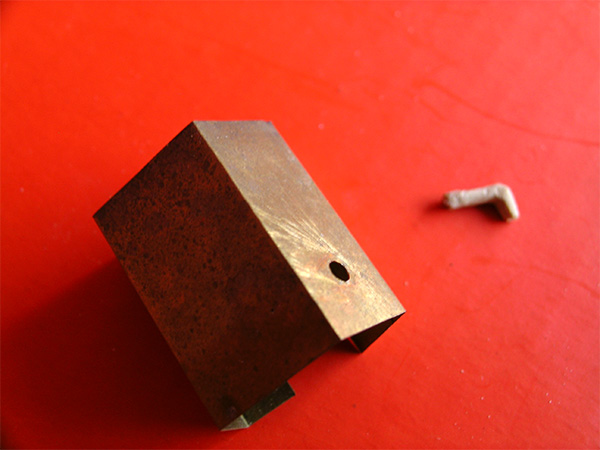

Realizzazione del contenitore d'acqua

Immagine:

88,67 KB

Immagine:

75,33 KB

Ulteriori dettagli sul rubinetto saranno aggiunti in un secondo momento

A presto per altri aggiornamenti
pino




giusgada Inserito il - 03 novembre 2018 : 08:42:11

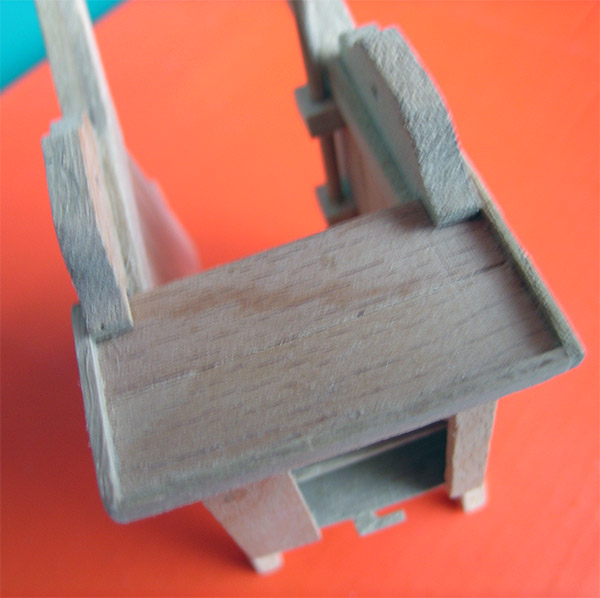

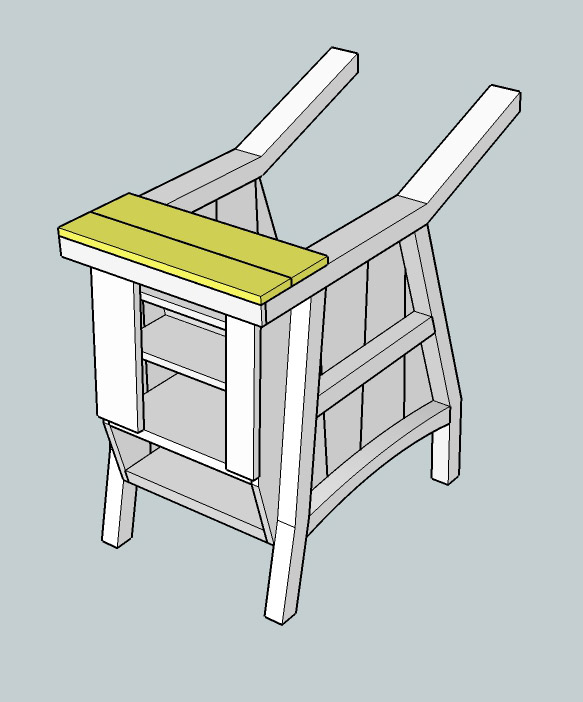

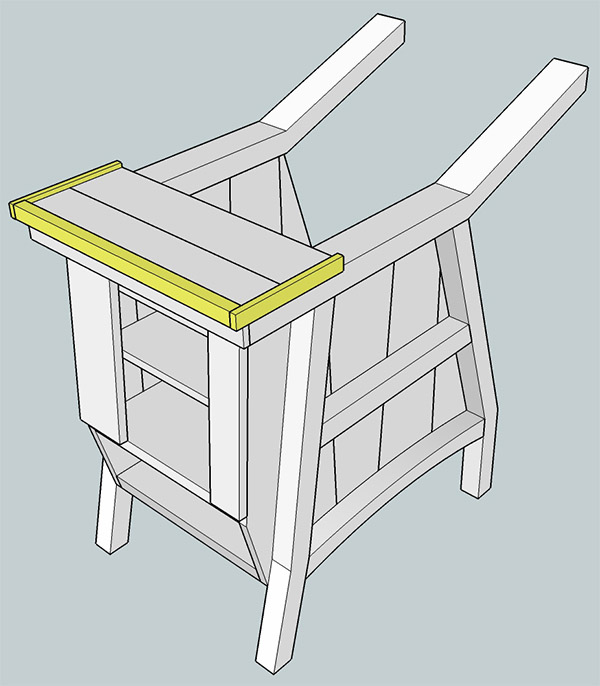

3░ parte: il piano di lavoro


Immagine:

81,39áKB



Immagine:

93,85áKB



Immagine:

79,13áKB

A presto per altri aggiornamenti.
Un grazie a Nicoletta, Carlito, Netsurfer e MyGianos



Rieccoci con un nuovo aggiornamento. Si tratta dei disegni della mola, ruotino di trascinamento e porta utensili.

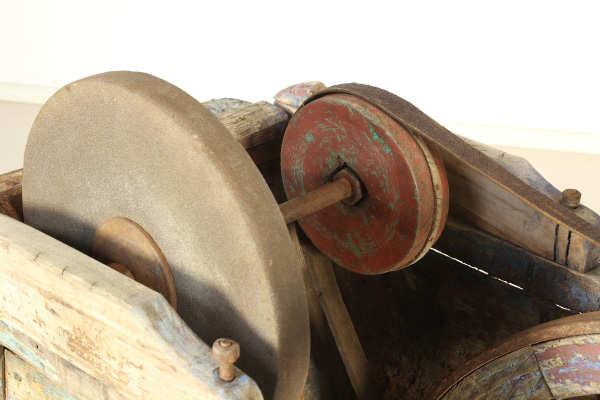

Come si presentano in realtÓ queste parti.

Immagine:

101,49áKB


Immagine:

151,31áKB


Immagine:

126,1áKB


Aggiornamento del 10/11/2018

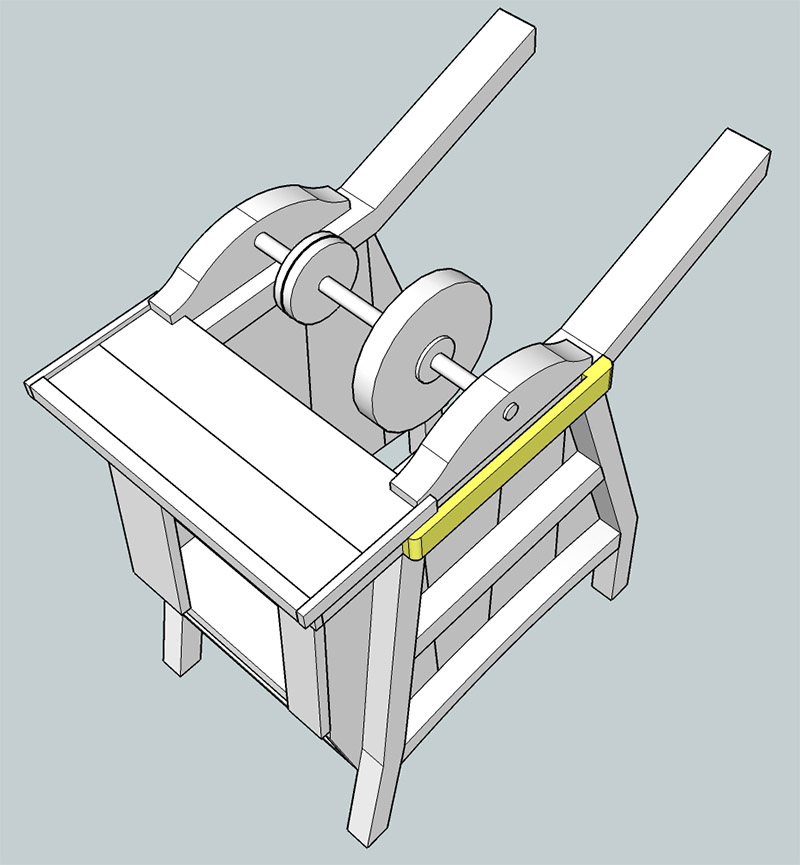

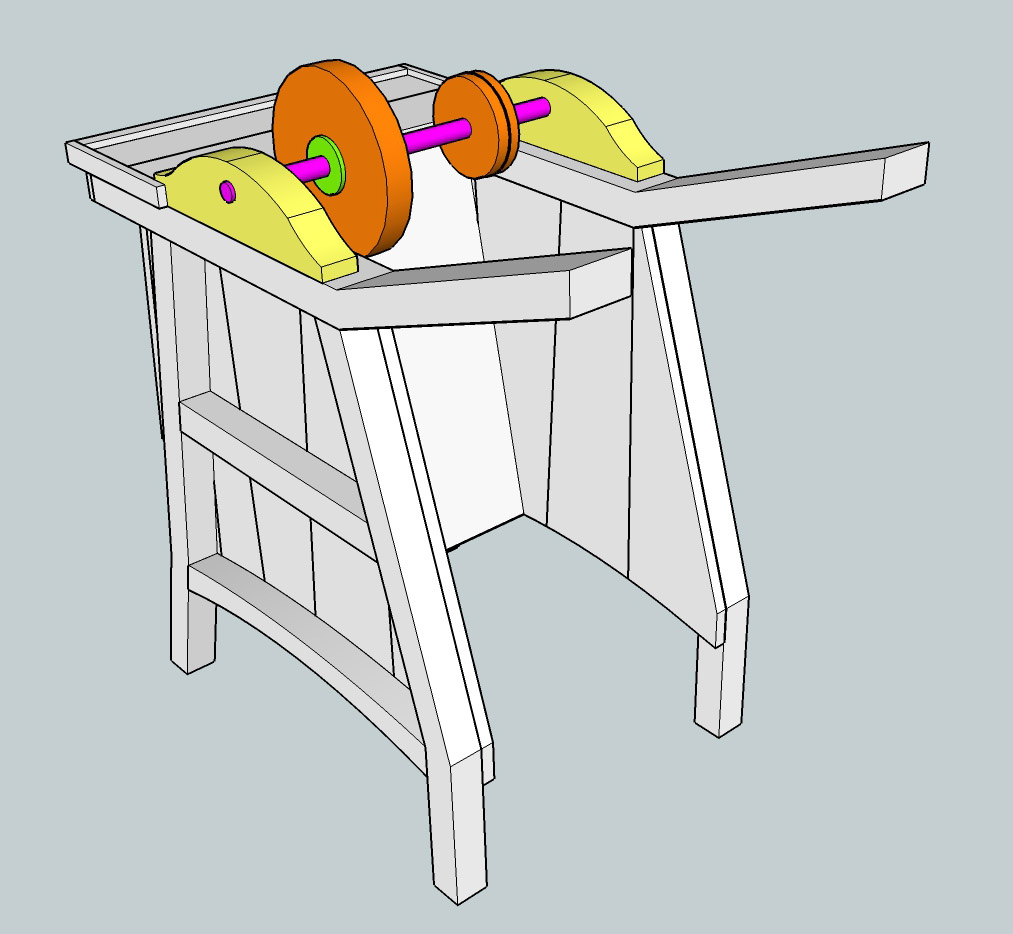

Immagini del modello relative alla parte grafica di realizzazione

Ruota e mola
Immagine:

71,74áKB

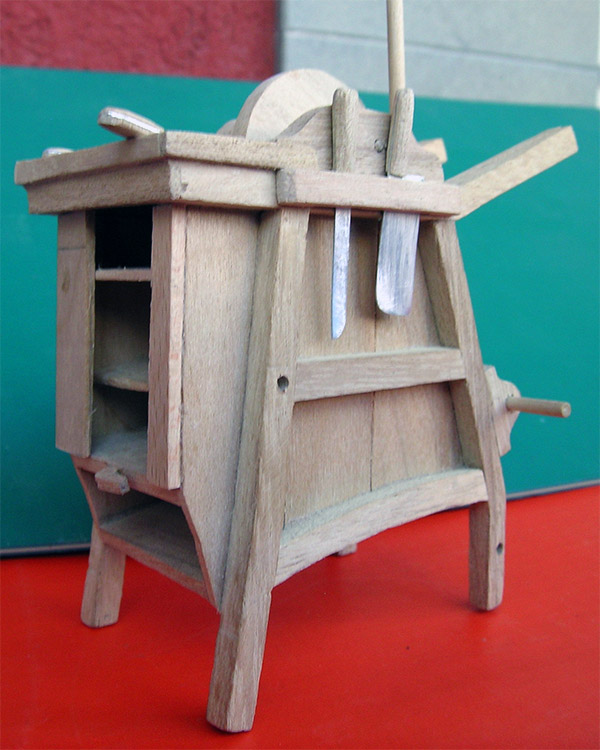

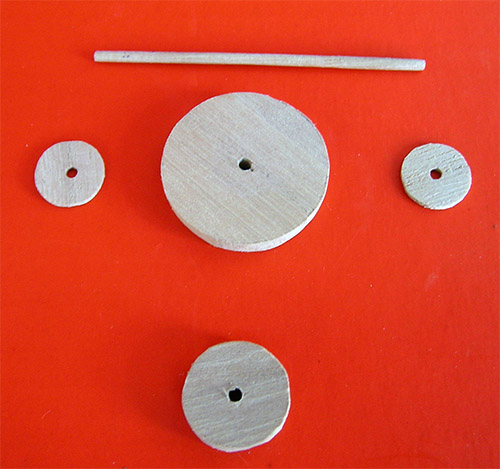

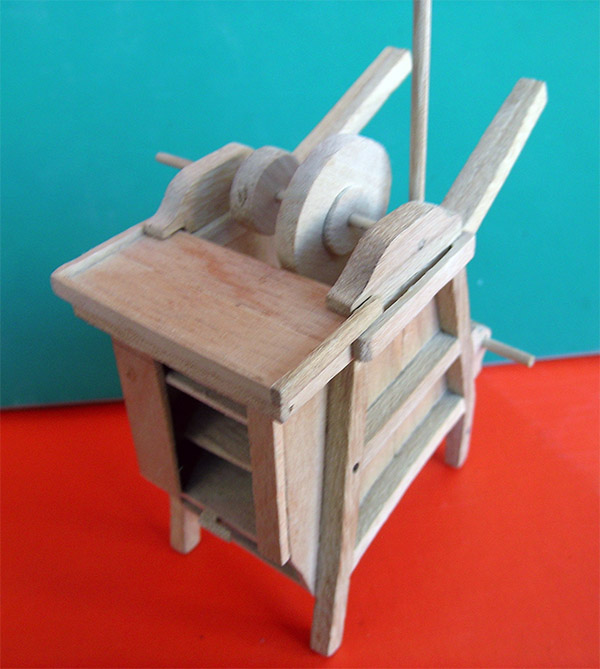

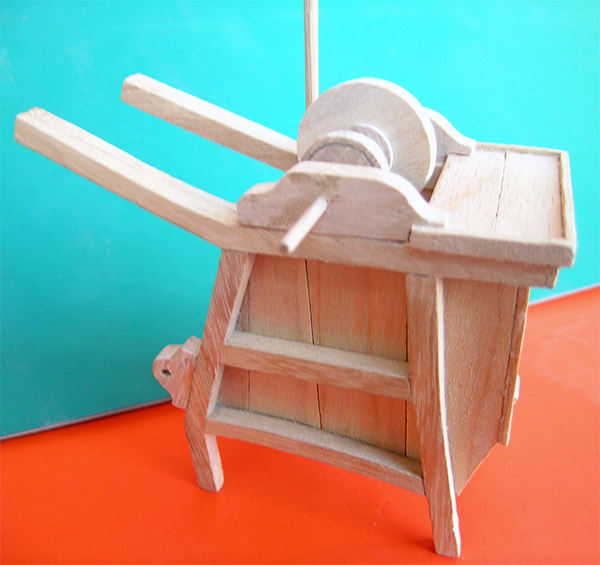

Parti montate provvisoriamente sul modello
Immagine:

101,04áKB[/size=1

Immagine:

90,66áKB

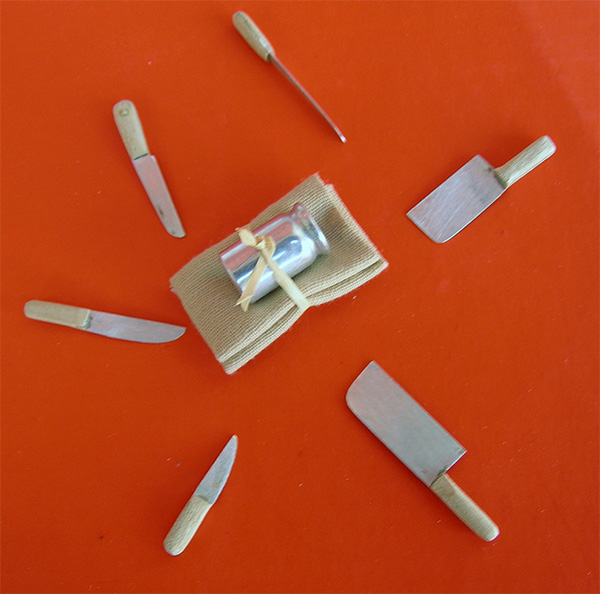

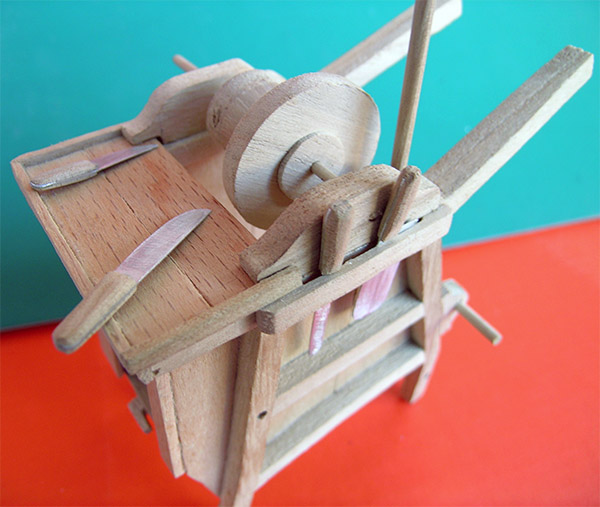

Altri accessori di completamento al carretto dell'arrotino. Coltelli di varie dimensioni, straccio e bicchierino porta grasso.
I coltelli devono essere completati dai rivetti sul manico. Nell'immagine compare un solo coltello con un rivetto. Tutto Ŕ stato realizzato con legno e lamierino di stagno da 0,5mm.

Immagine:

119,42áKB


Immagine:

91,07áKB




Immagine:

[size=1] 124,15áKB


A presto per altri aggiornamenti sul progetto (realizzazione dell'antenna e contenitore porta acqua)

pino
nicoletta Inserito il - 01 novembre 2018 : 21:45:48
grandioso!!!
giusgada Inserito il - 31 ottobre 2018 : 16:34:45
Un grazie a tutti quelli che mi stanno seguendo.

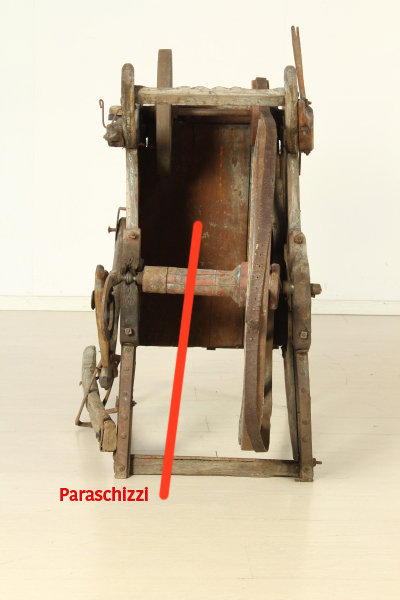

2░ parte: paraschizzi e armadietto


Immagine:

172,96áKB


Immagine:

97,77áKB

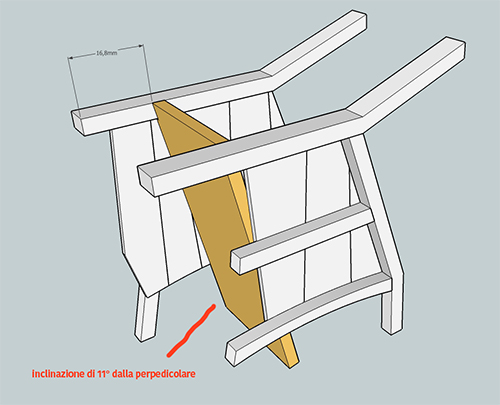

Consiglio a chi volesse realizzare il modello: tagliare il paraschizzi qualche millimetro pi¨ lungo e rifinirlo a incollaggio effettuato.


Immagine:

102,27áKB




Immagine:

177,63áKB

La parte in rosso va eliminata con cartavetra.



Immagine:

69,52áKB




Immagine:

139,19áKB

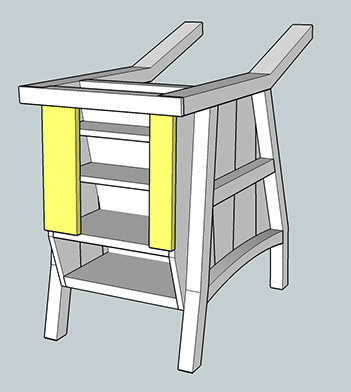

Realizzazione armadietto porta utensili.

Immagine:

71,08áKB


Immagine:

180,9áKB

Immagine:

49,8áKB

Immagine:

46,13áKB

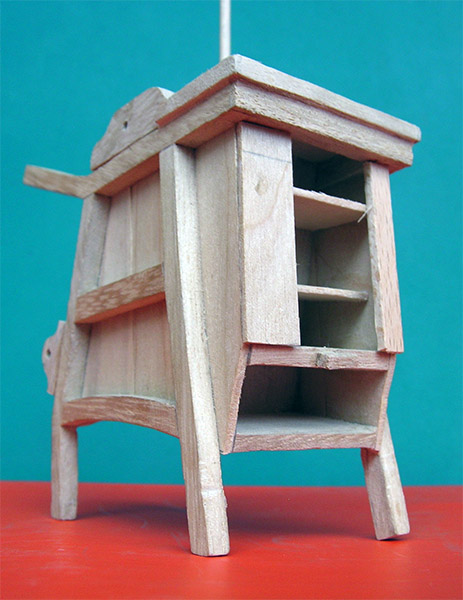

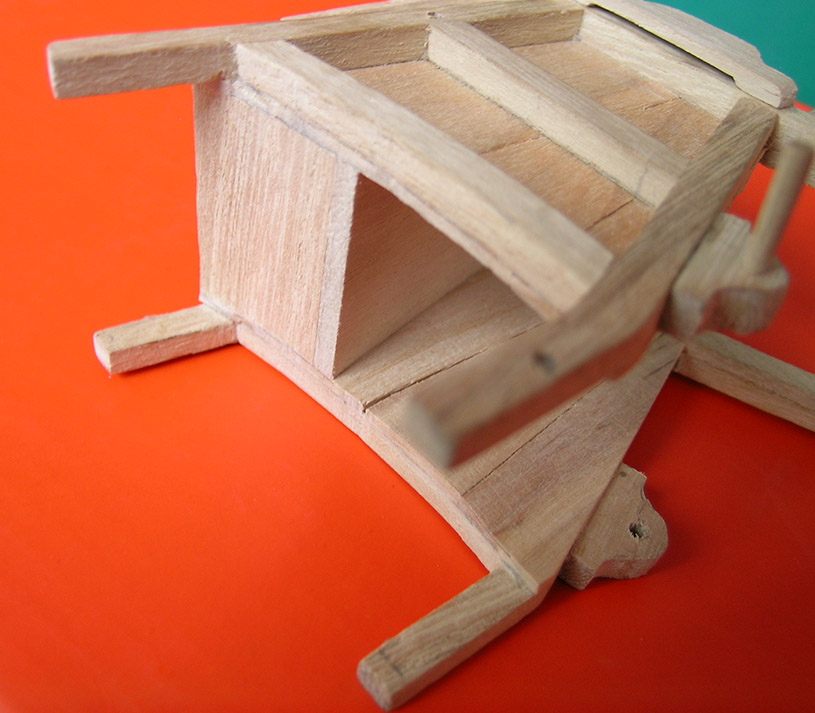

Stato del modello in costruzione

Immagine:

89,06áKB


Spero che quanto mostrato sia chiaro.
Le portelle d'accesso ai due vani che si vedono chiaramente nella foto reale sano state realizzate ma saranno inserite nel modello in un secondo momento.
carlito Inserito il - 31 ottobre 2018 : 11:42:20
molto interessante!
netsurfer Inserito il - 31 ottobre 2018 : 08:13:53
Grazie mille per la condivisione, ottimo passo-passo.
MyGianos Inserito il - 27 ottobre 2018 : 23:46:18
Lavoro promettente bravo
giusgada Inserito il - 26 ottobre 2018 : 19:48:30
Fasi del progetto utili per chi volesse realizzarlo:

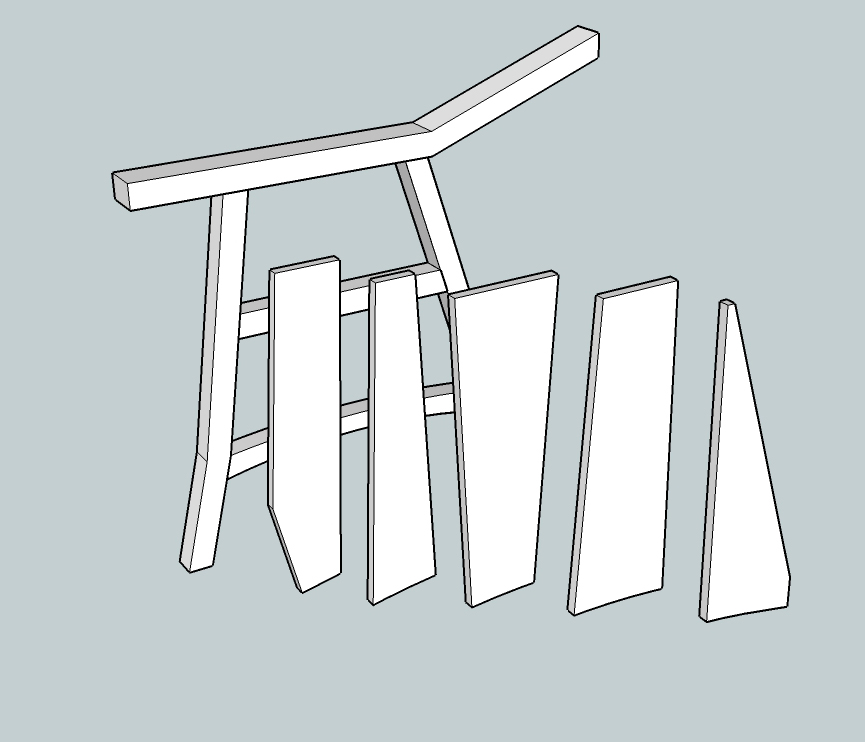

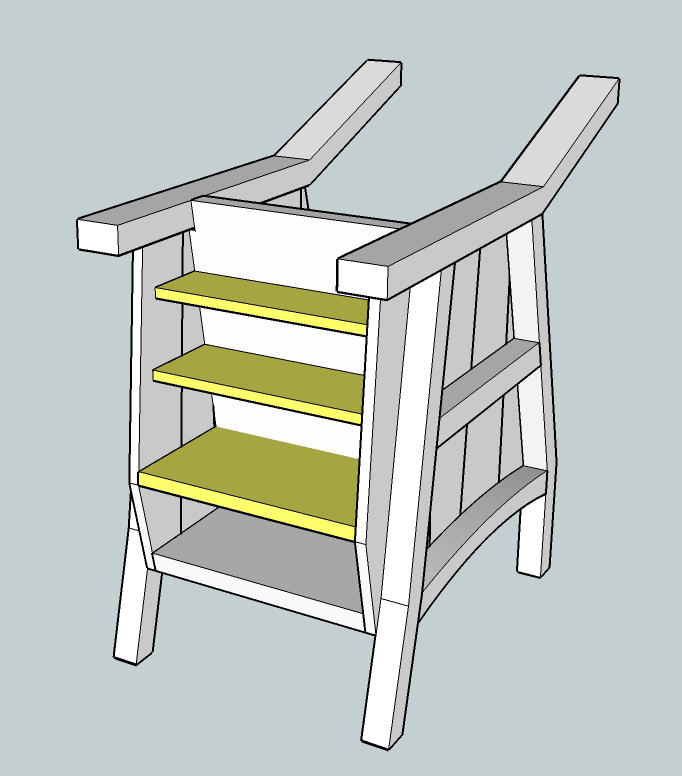

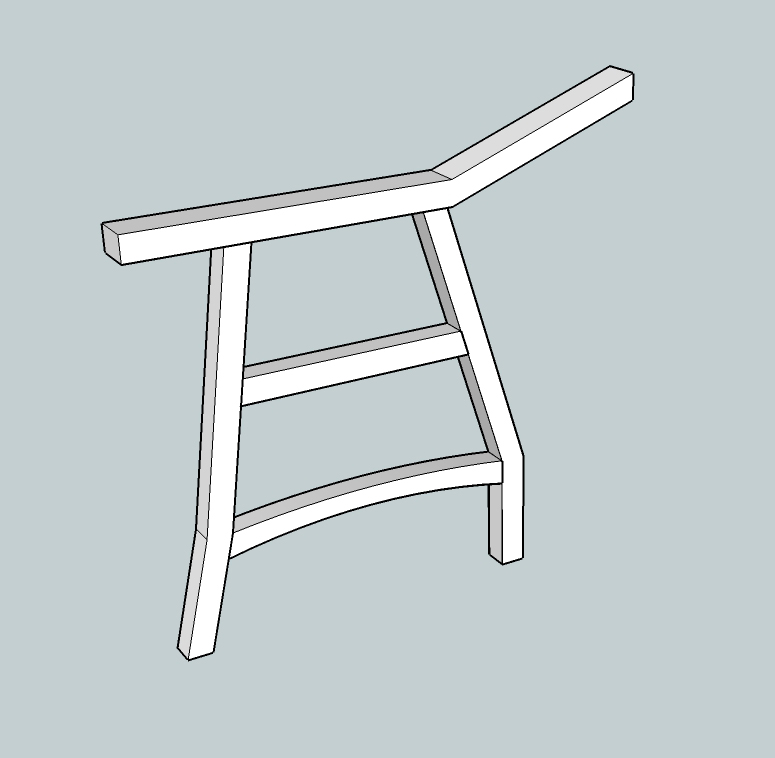

1░ parte: il telaio

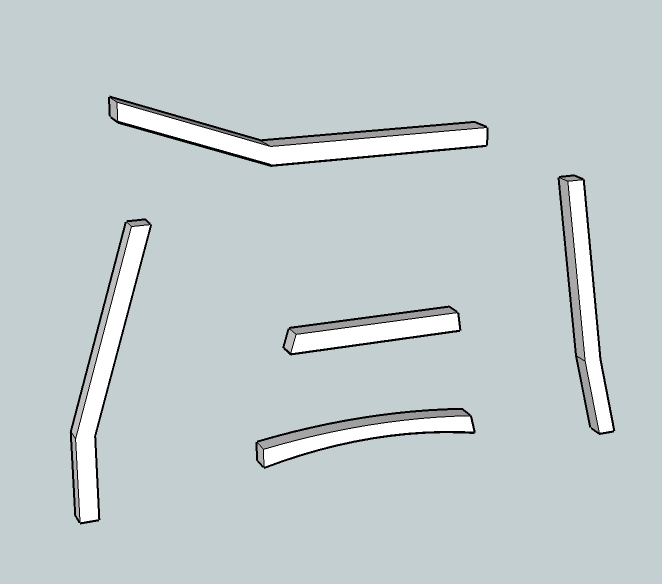

Tutte le parti del telaio sono ricavate da una tavoletta di legno di spessore da 4mm.

Credo che siano sufficienti solo le dimensioni di questi quattro pezzi per realizzare dell'intera struttura del carretto in quanto i restanti si "cuciono a dosso"

Immagine:

88,9áKB

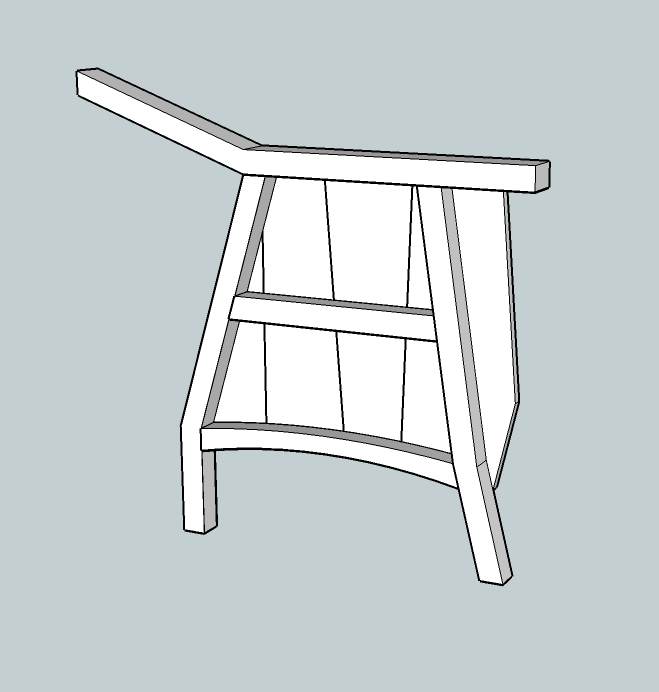

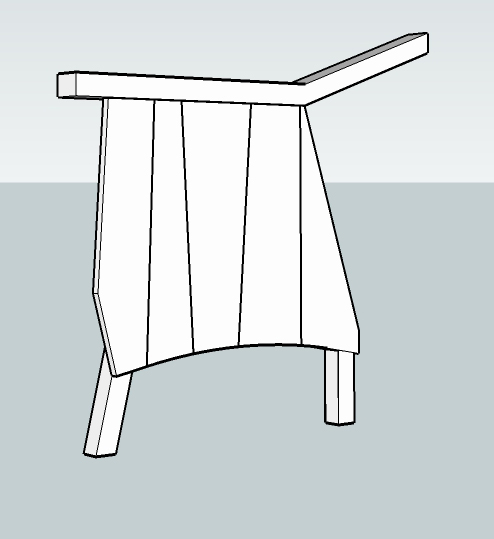

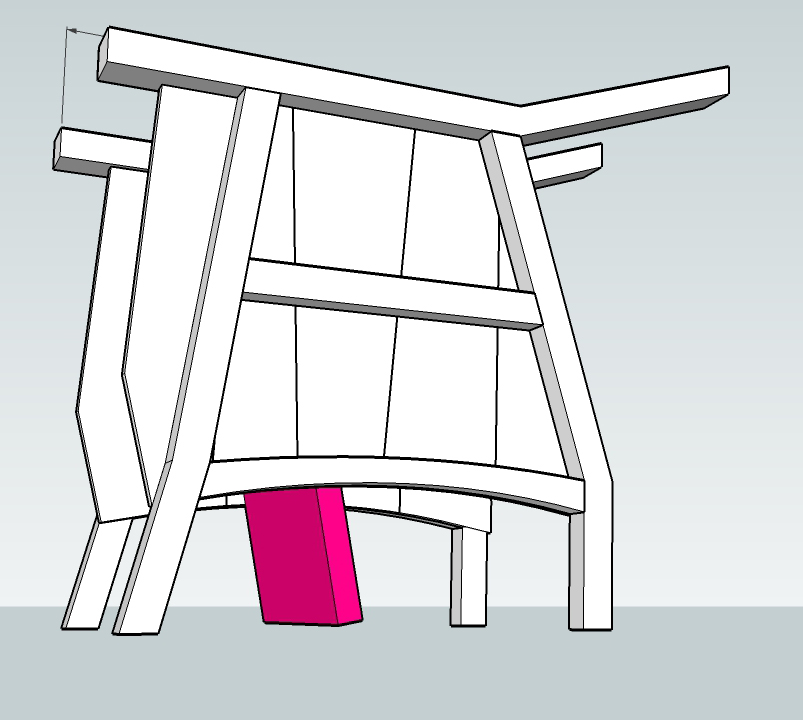

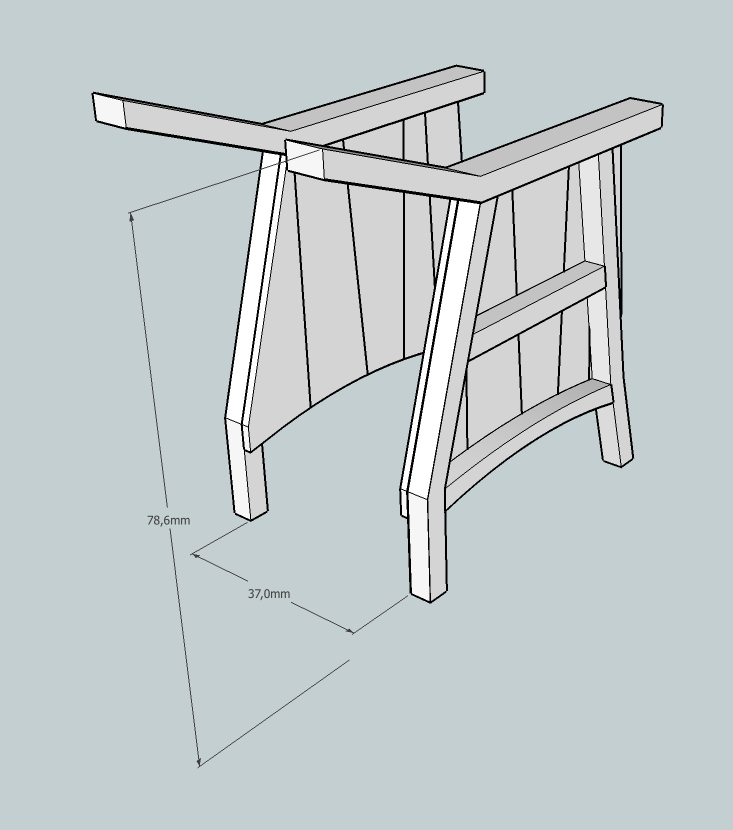

Assemblaggio del telaio.

Immagine:

114,48áKB

Il telaio Ŕ stato rivestito con gli abbassa lingua di spessore Ŕ di 1,5mm

Immagine:

152,81áKB


Immagine:

75,93áKB

Immagine:

101,91áKB


Immagine:

157,94áKB

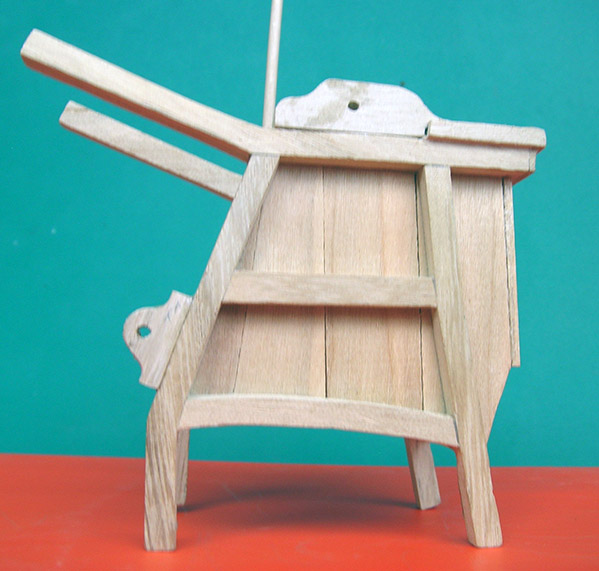

Questo Ŕ il risultato di quanto descritto graficamente.

Immagine:

91,66áKB




A presto!
